炼油企业工艺加热炉管理规范

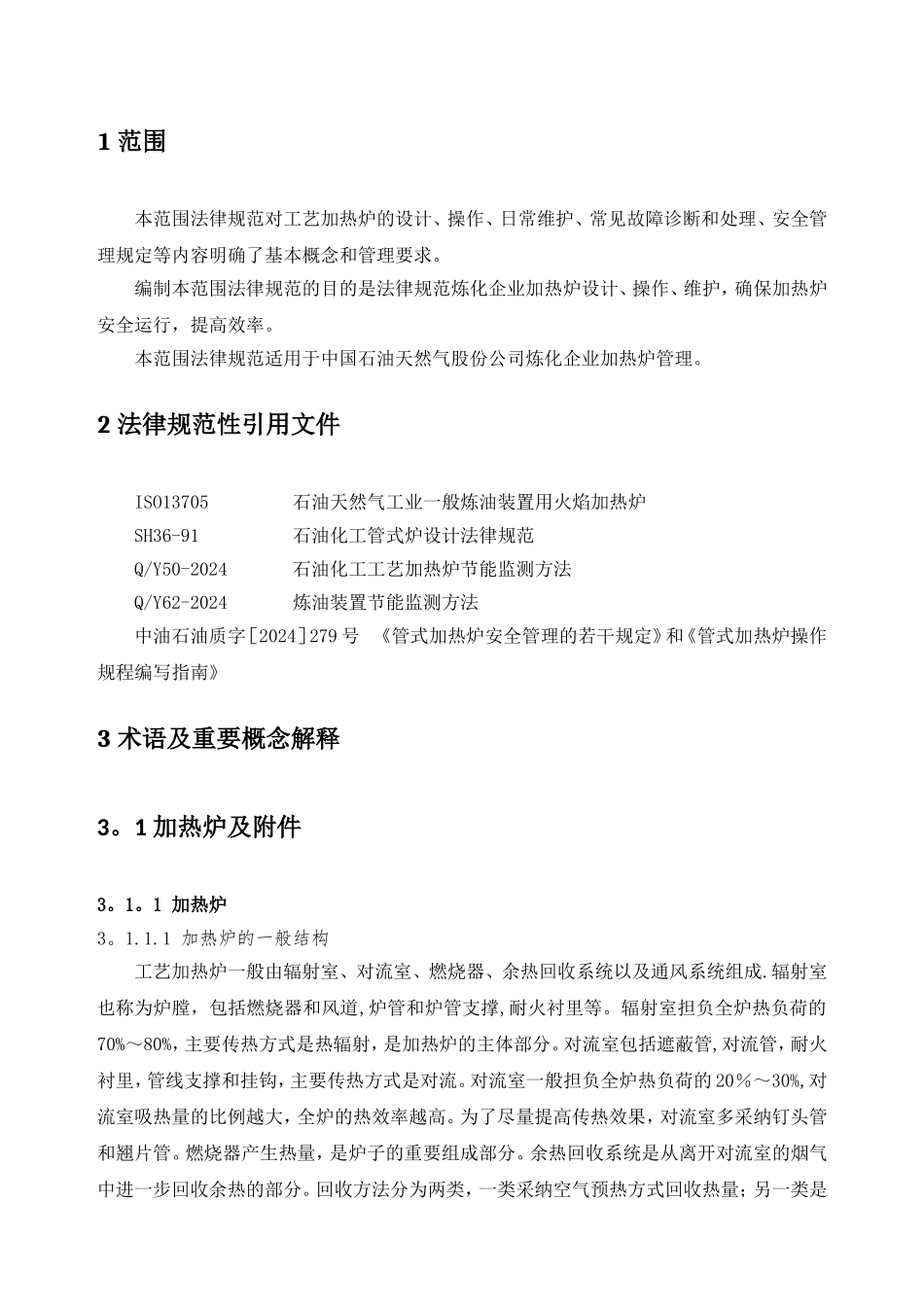

1 范围 本范围法律规范对工艺加热炉的设计、操作、日常维护、常见故障诊断和处理、安全管理规定等内容明确了基本概念和管理要求。 编制本范围法律规范的目的是法律规范炼化企业加热炉设计、操作、维护，确保加热炉安全运行，提高效率。 本范围法律规范适用于中国石油天然气股份公司炼化企业加热炉管理。 2 法律规范性引用文件 ISO13705 石油天然气工业一般炼油装置用火焰加热炉 SH36-91 石油化工管式炉设计法律规范 Q/Y50-2024 石油化工工艺加热炉节能监测方法 Q/Y62-2024 炼油装置节能监测方法 中油石油质字［2024］279 号 《管式加热炉安全管理的若干规定》和《管式加热炉操作规程编写指南》 3 术语及重要概念解释 3。1 加热炉及附件 3。1。1 加热炉 3。1.1.1 加热炉的一般结构 工艺加热炉一般由辐射室、对流室、燃烧器、余热回收系统以及通风系统组成.辐射室也称为炉膛，包括燃烧器和风道,炉管和炉管支撑,耐火衬里等。辐射室担负全炉热负荷的70%～80%，主要传热方式是热辐射，是加热炉的主体部分。对流室包括遮蔽管,对流管，耐火衬里，管线支撑和挂钩，主要传热方式是对流。对流室一般担负全炉热负荷的 20％～30%,对流室吸热量的比例越大，全炉的热效率越高。为了尽量提高传热效果，对流室多采纳钉头管和翘片管。燃烧器产生热量，是炉子的重要组成部分。余热回收系统是从离开对流室的烟气中进一步回收余热的部分。回收方法分为两类，一类采纳空气预热方式回收热量；另一类是采纳余热锅炉回收热量。通风系统的作用是将燃烧用空气导入燃烧器。通风方式分为自然通风和强制通风两种。其它的附件设备包括火嘴、风门、防爆门、观火孔、烟囱、烟道挡板、空气预热器、鼓风机或引风机、吹灰器等。 3.1。1。2 加热炉的种类 加热炉按按辐射室的外观形状大致分为:箱式炉、立式炉、圆筒炉等。 3.1.2 燃烧器（火嘴） 燃烧器是将燃料和空气混合,发生燃烧，释放出工艺所需要热量的机械装置。燃烧器通常包括喷嘴、配风器和燃烧道三个部分。燃料喷嘴是供给燃料并使燃料完成燃烧前准备的部件。燃料油喷嘴的主要任务是使燃料油雾化并形成便于与空气混合的雾化炬。外混式燃料气喷嘴将燃料气分散成细流,并以恰当的角度导入燃烧道，以便与空气良好混合。预混式燃料气喷嘴是将燃料气和空气均匀混合后供给燃烧的.配风器调节并引入空气,使空气和燃料良好混合并形成一定的火焰形状。燃烧道一是给火焰根部提供高温热源以保证燃烧稳定；二是...
