热工仪表安装技术规范VIP专享

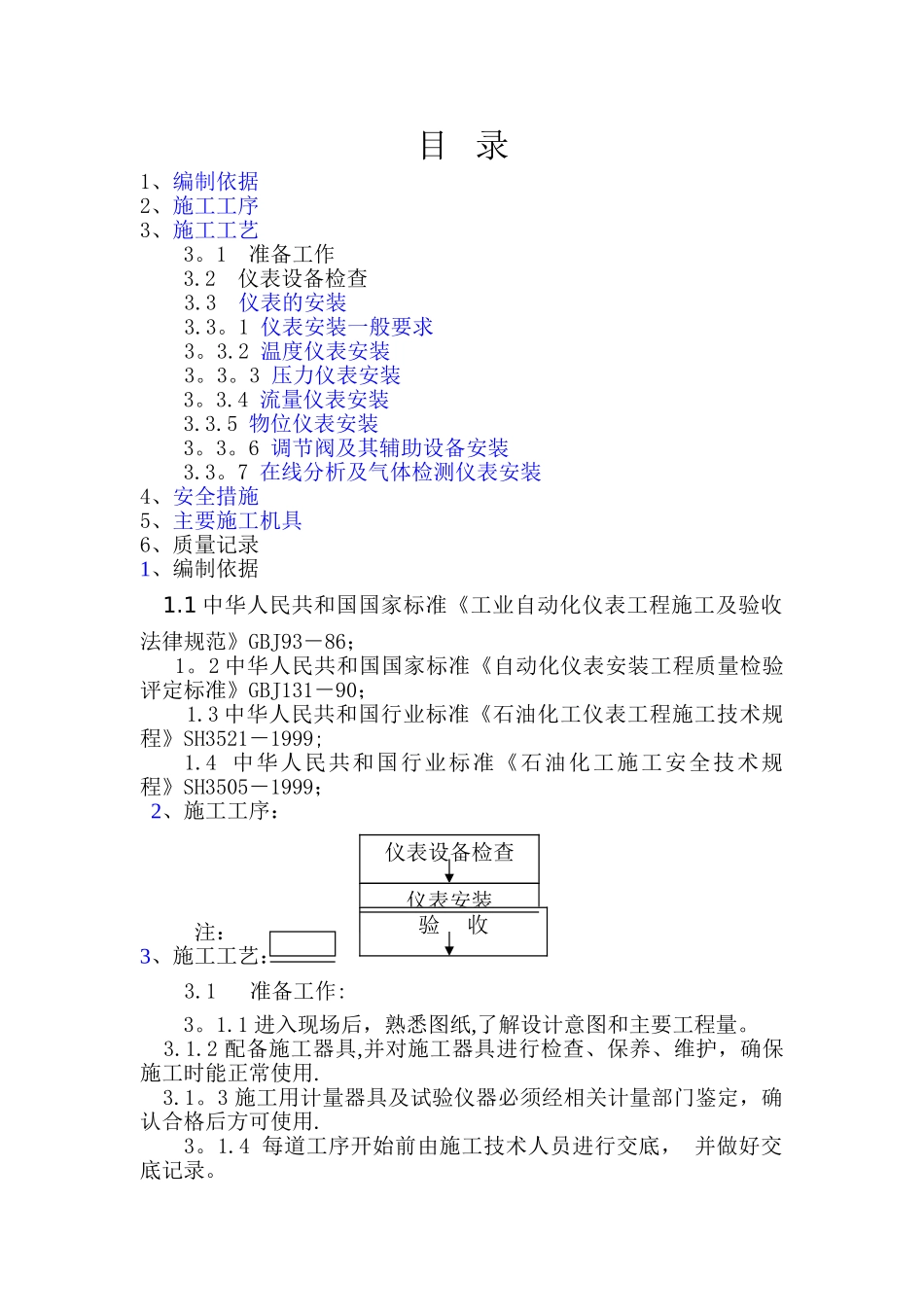

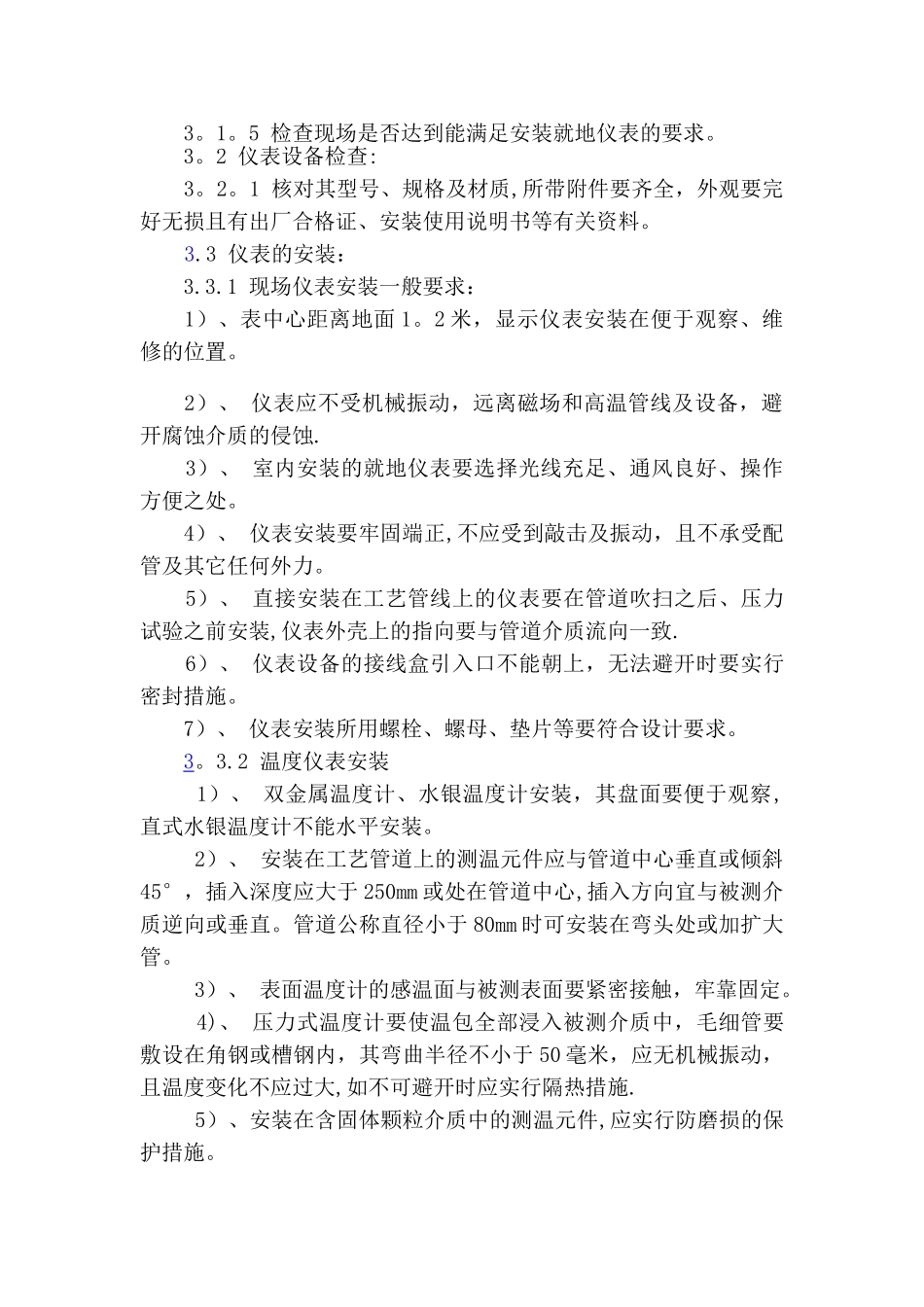

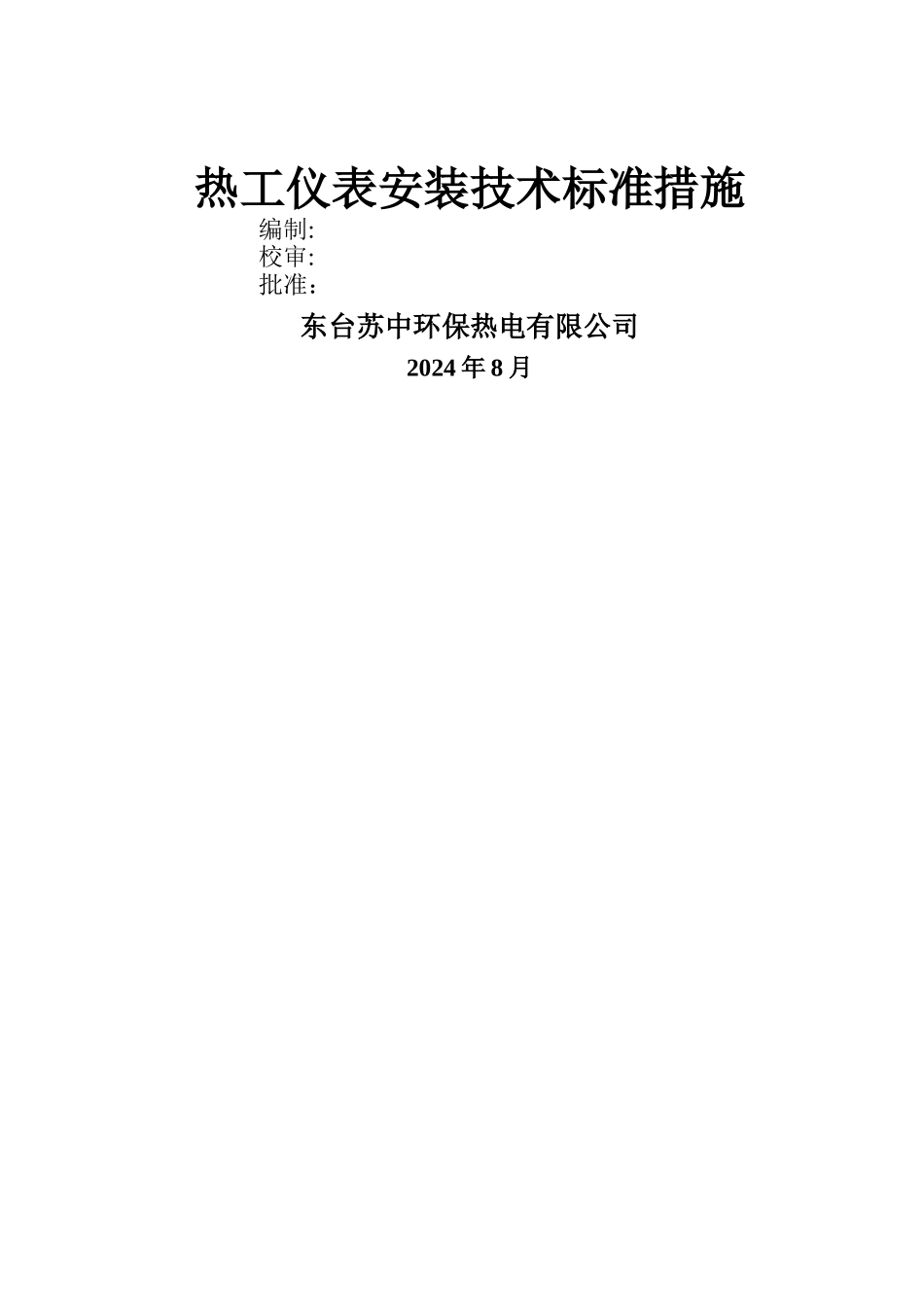

热工仪表安装技术标准措施 编制: 校审: 批准：东台苏中环保热电有限公司2024 年 8 月目 录1、编制依据2、施工工序3、施工工艺 3。1 准备工作 3.2 仪表设备检查3.3 仪表的安装 3.3。1 仪表安装一般要求 3。3.2 温度仪表安装 3。3。3 压力仪表安装 3。3.4 流量仪表安装 3.3.5 物位仪表安装 3。3。6 调节阀及其辅助设备安装 3.3。7 在线分析及气体检测仪表安装4、安全措施5、主要施工机具6、质量记录1、编制依据 1.1 中华人民共和国国家标准《工业自动化仪表工程施工及验收法律规范》GBJ93－86； 1。2 中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131－90； 1.3 中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521－1999;1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505－1999； 2、施工工序： 注： 为重要工序3、施工工艺：3.1 准备工作: 3。1.1 进入现场后，熟悉图纸,了解设计意图和主要工程量。 3.1.2 配备施工器具,并对施工器具进行检查、保养、维护，确保施工时能正常使用. 3.1。3 施工用计量器具及试验仪器必须经相关计量部门鉴定，确认合格后方可使用. 3。1.4 每道工序开始前由施工技术人员进行交底， 并做好交底记录。准备工作仪表设备检查仪表安装验 收 3。1。5 检查现场是否达到能满足安装就地仪表的要求。 3。2 仪表设备检查: 3。2。1 核对其型号、规格及材质,所带附件要齐全，外观要完好无损且有出厂合格证、安装使用说明书等有关资料。3.3 仪表的安装： 3.3.1 现场仪表安装一般要求： 1）、表中心距离地面 1。2 米，显示仪表安装在便于观察、维修的位置。2）、 仪表应不受机械振动，远离磁场和高温管线及设备，避开腐蚀介质的侵蚀. 3）、 室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。 4）、 仪表安装要牢固端正,不应受到敲击及振动，且不承受配管及其它任何外力。 5）、 直接安装在工艺管线上的仪表要在管道吹扫之后、压力试验之前安装,仪表外壳上的指向要与管道介质流向一致. 6）、 仪表设备的接线盒引入口不能朝上，无法避开时要实行密封措施。 7）、 仪表安装所用螺栓、螺母、垫片等要符合设计要求。 3。3.2 温度仪表安装 1）、 双金属温度计、水银温度计安装，其盘面要便于观察,直式水银温度计不能水平安装。 2）、 安装在工艺管道上的测温元件应与管道中心垂直或倾斜45°，插入深度...
