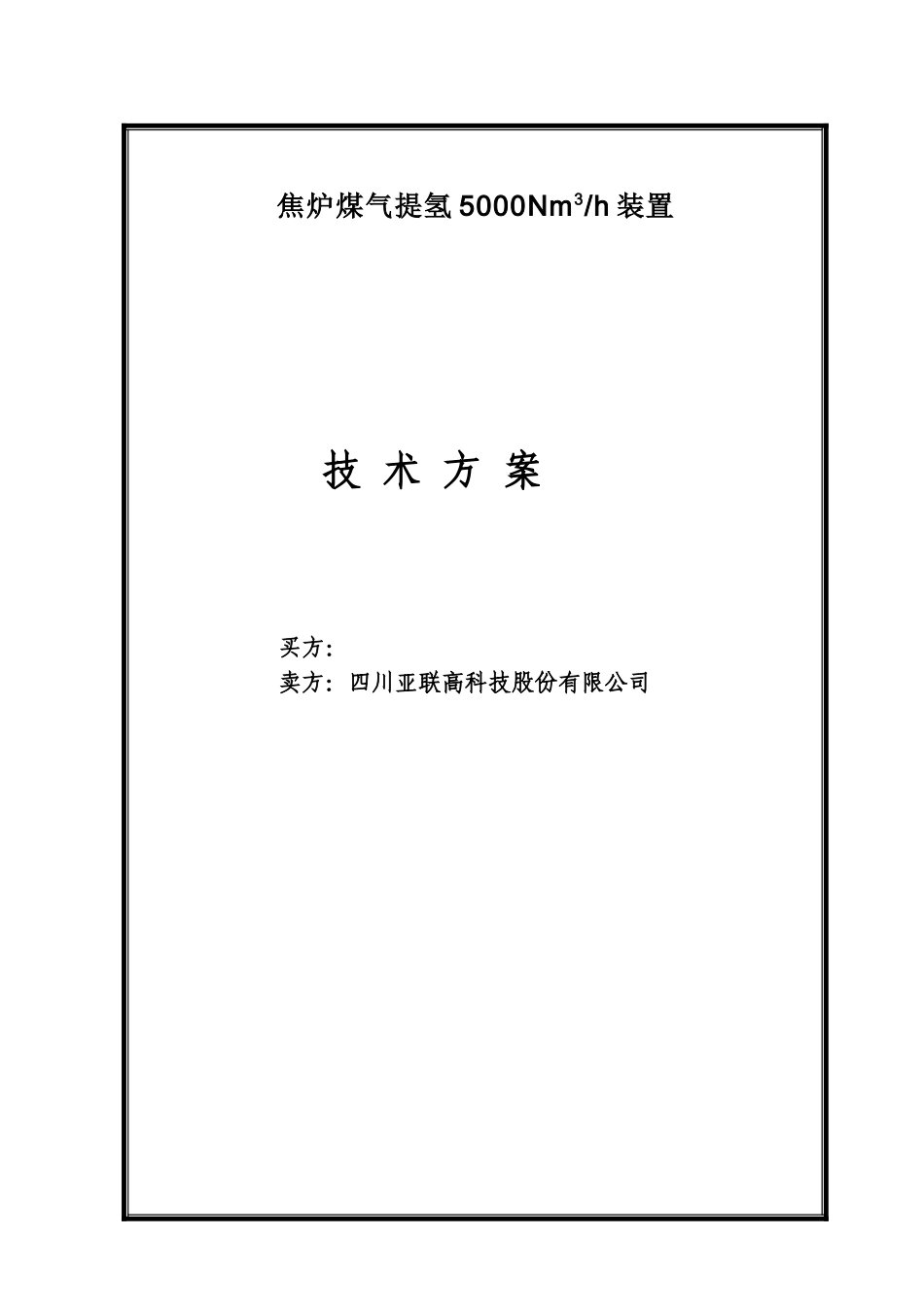

一、总 则1、概述有限公司为满足生产的需要，拟上一套 5000Nm3/h 焦炉煤气变压吸附制取氢气装置.本章所载内容必须满足买方的要求.卖方提供的合同设备（焦炉煤气氢气制取装置)应满足技术先进、安全可靠、运行稳定、维修方便的要求.卖方应对焦炉煤气氢气制取装置的整体技术性能向买方负责。焦炉煤气氢气制取装置应能够在安全、可靠、长周期条件下运行,高产低耗，满足改变工况及负荷调整的要求。2、装置名称及规模装置名称：焦炉煤气提氢变压吸附制氢装置。装置规模:装置的氢气产量为 5000Nm3/h。4、分包范围（详见）上一套 5000Nm3/h 焦炉煤气变压吸附制取氢气装置。此装置采纳界区内部分承包形式包给卖方，卖方承包范围包含工程设计、设备购置（仅吸附剂、程控阀）、人员培训（外出培训费用买方自己承担)、设备制造（卖方提供设计参数图纸，买方采购）、工程安装指导、生产调试指导、装置开车指导，最后通过性能考核交给买方。5、装置的工艺路线界定本装置以焦炉煤气为原料,通过变压吸附分离提纯，生产纯度为≥99.9％的产品氢气。6、卖方技术人员的派遣为了使合同设备顺利而有序的进行安装和调试,卖方负责派遣合格的技术人员到施工现场进行技术服务。卖方技术人员的实际参加人数、专业、估计到达和离开项目现场的日期，根据现场施工的实际进度，由买卖双方商定。卖方应根据其经验在供货文件中做出技术服务的详细安排，其费用包括在报价中。7、卖方技术人员的服务范围及职责卖方技术人员将代表卖方提供技术服务，在合同设备安装、试车、投料试生产、性能考核及验收、运行操作、维修等方面完成合同规定的卖方应履行的任务和职责。卖方技术人员将详细进行技术交底,详细讲解图纸、工艺流程、操作规程、设备性能及有关注意事项等，解答合同范围内买方提出的技术问题.二、装置指标1、 技术指标1。1 装置性能序号名称指标备注1产品氢气纯度≥99。 9%（V/V）O2≤10ppmCO+CO2＜20ppm焦炉煤气提氢 5000Nm3/h 装置 技 术 方 案 买方： 卖方：四川亚联高科技股份有限公司 露点 —60℃H2S≤1ppm2产品氢气压力1.2MPa（G）输送管道压力3产品氢气温度≤40℃在正常操作条件下4氢气额定产量5000 Nm3/h在正常操作条件下5装置运行方式连续运行在正常操作条件下6年开工日≥8000 小时在正常操作条件下7操作弹性50－120％1.2 副产解吸气压力： ～0.01MpaG流量： ~6900Nm3/h热值： ~4800Kcal/Nm32、装置寿命指标2.1 硬件设备类1）吸附塔等静止设备...
