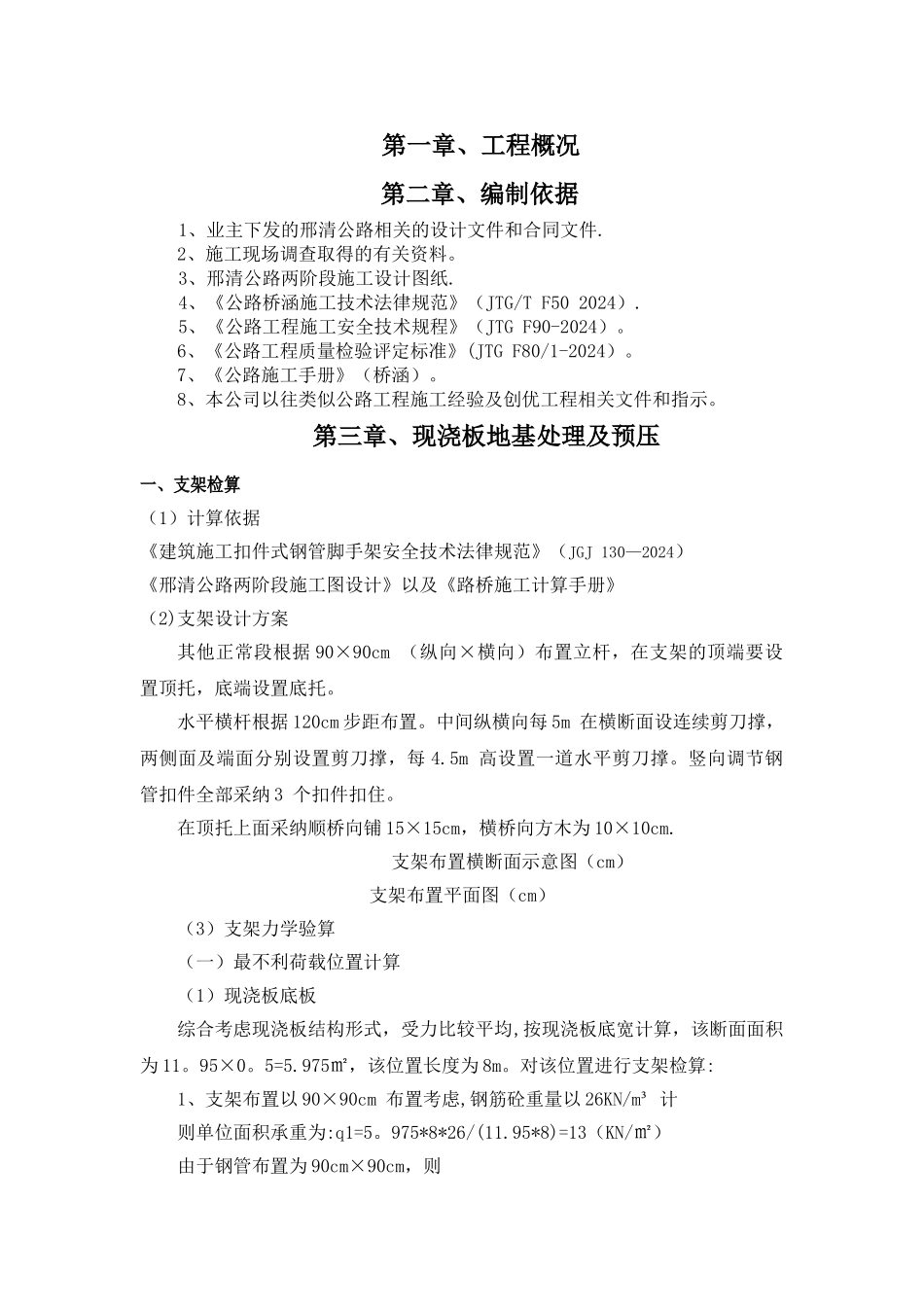

第一章、工程概况第二章、编制依据1、业主下发的邢清公路相关的设计文件和合同文件
2、施工现场调查取得的有关资料
3、邢清公路两阶段施工设计图纸
4、《公路桥涵施工技术法律规范》(JTG/T F50 2024)
5、《公路工程施工安全技术规程》(JTG F90-2024)
6、《公路工程质量检验评定标准》(JTG F80/1-2024)
7、《公路施工手册》(桥涵)
8、本公司以往类似公路工程施工经验及创优工程相关文件和指示
第三章、现浇板地基处理及预压一、支架检算(1)计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ 130—2024)《邢清公路两阶段施工图设计》以及《路桥施工计算手册》(2)支架设计方案其他正常段根据 90×90cm (纵向×横向)布置立杆,在支架的顶端要设置顶托,底端设置底托
水平横杆根据 120cm 步距布置
中间纵横向每 5m 在横断面设连续剪刀撑,两侧面及端面分别设置剪刀撑,每 4
5m 高设置一道水平剪刀撑
竖向调节钢管扣件全部采纳 3 个扣件扣住
在顶托上面采纳顺桥向铺 15×15cm,横桥向方木为 10×10cm
支架布置横断面示意图(cm)支架布置平面图(cm)(3)支架力学验算(一)最不利荷载位置计算(1)现浇板底板综合考虑现浇板结构形式,受力比较平均,按现浇板底宽计算,该断面面积为 11
975㎡,该位置长度为 8m
对该位置进行支架检算: 1、支架布置以 90×90cm 布置考虑,钢筋砼重量以 26KN/m³ 计则单位面积承重为:q1=5
975*8*26/(11

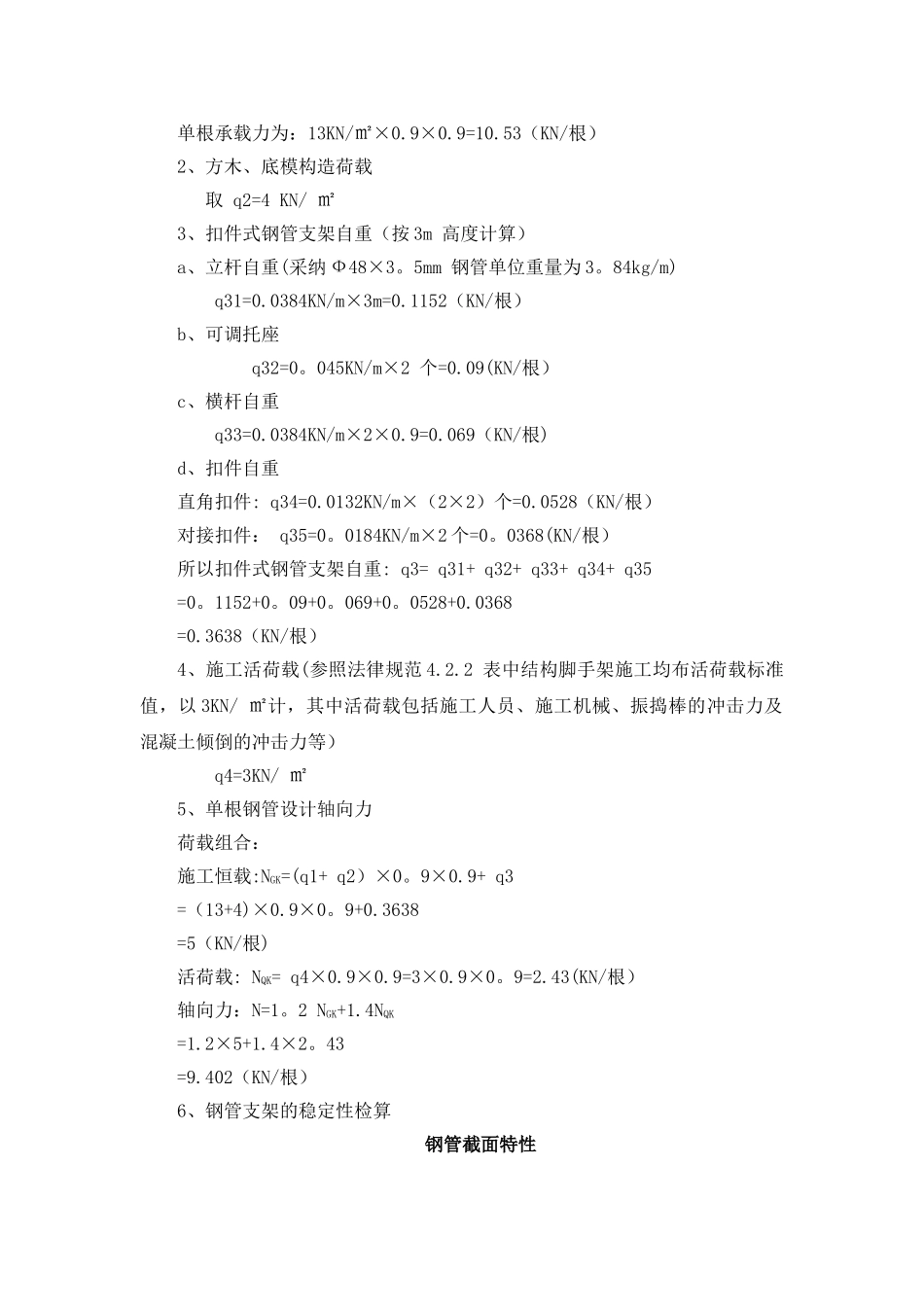

95*8)=13(KN/㎡)由于钢管布置为 90cm×90cm,则单根承载力为:13KN/㎡×0

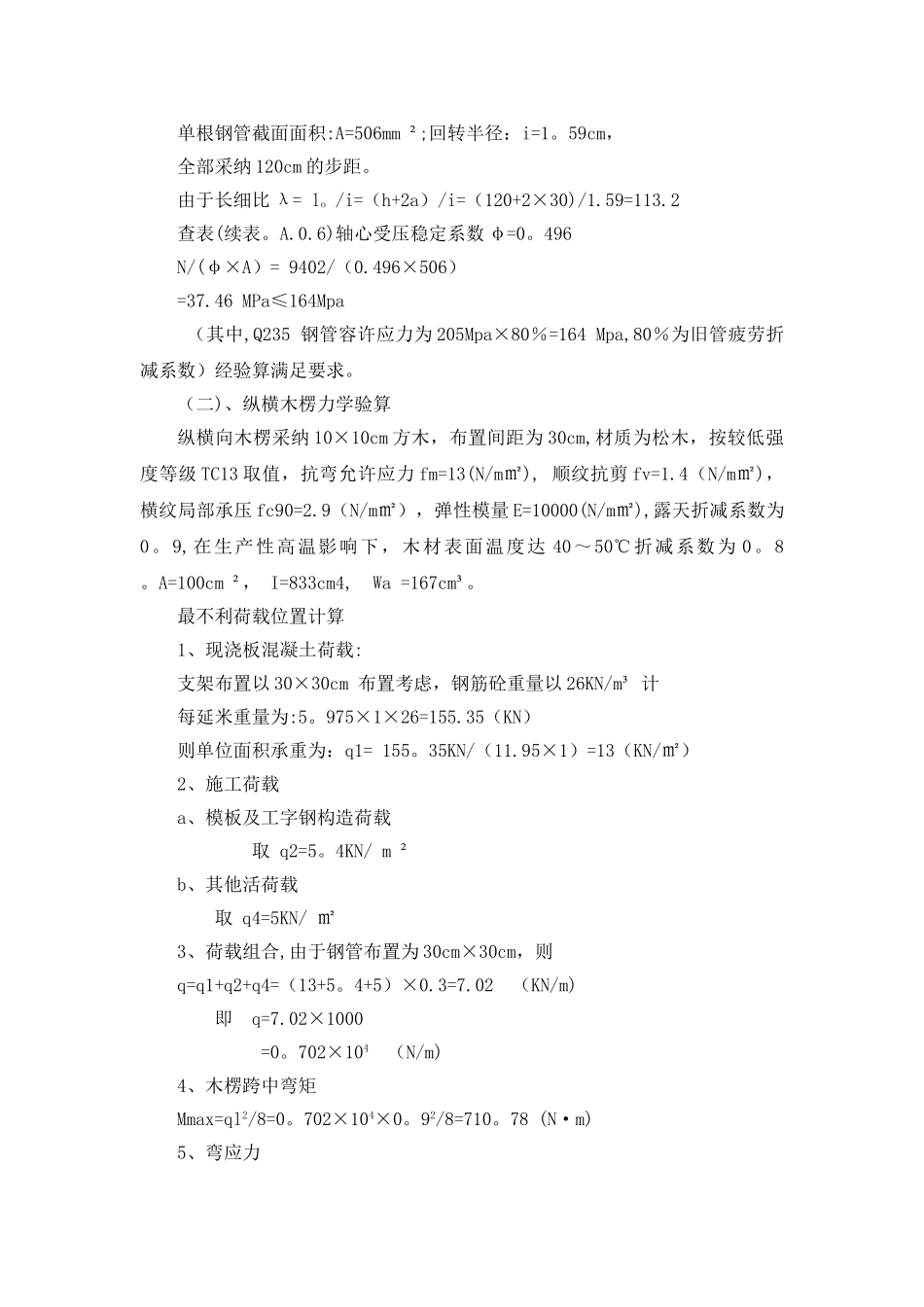

53(KN/根)2、方木、底模构造荷载 取 q2=4 KN/ ㎡3、扣件式钢管支架自重(按 3m 高度计算)a、立杆自重(采纳
