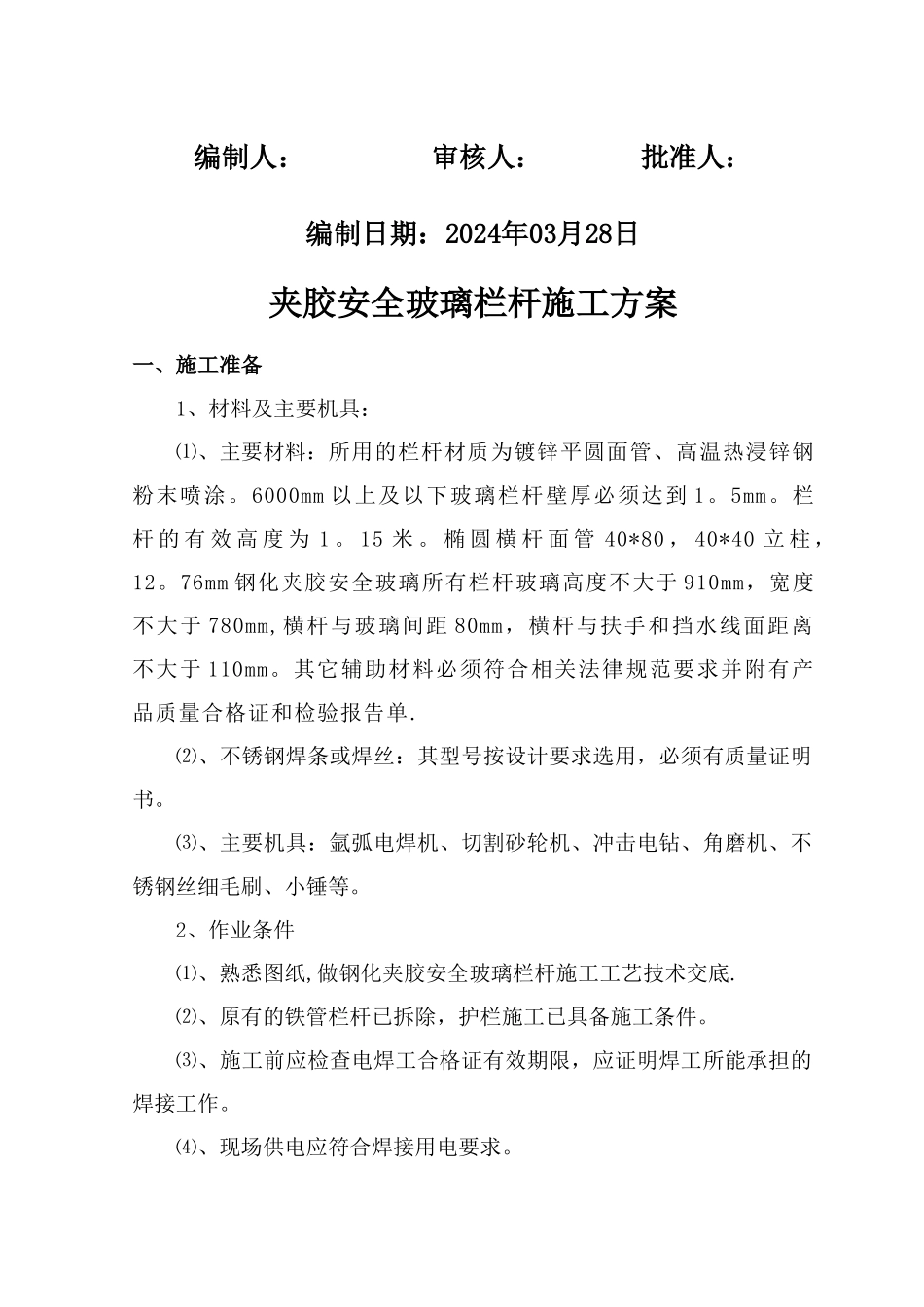

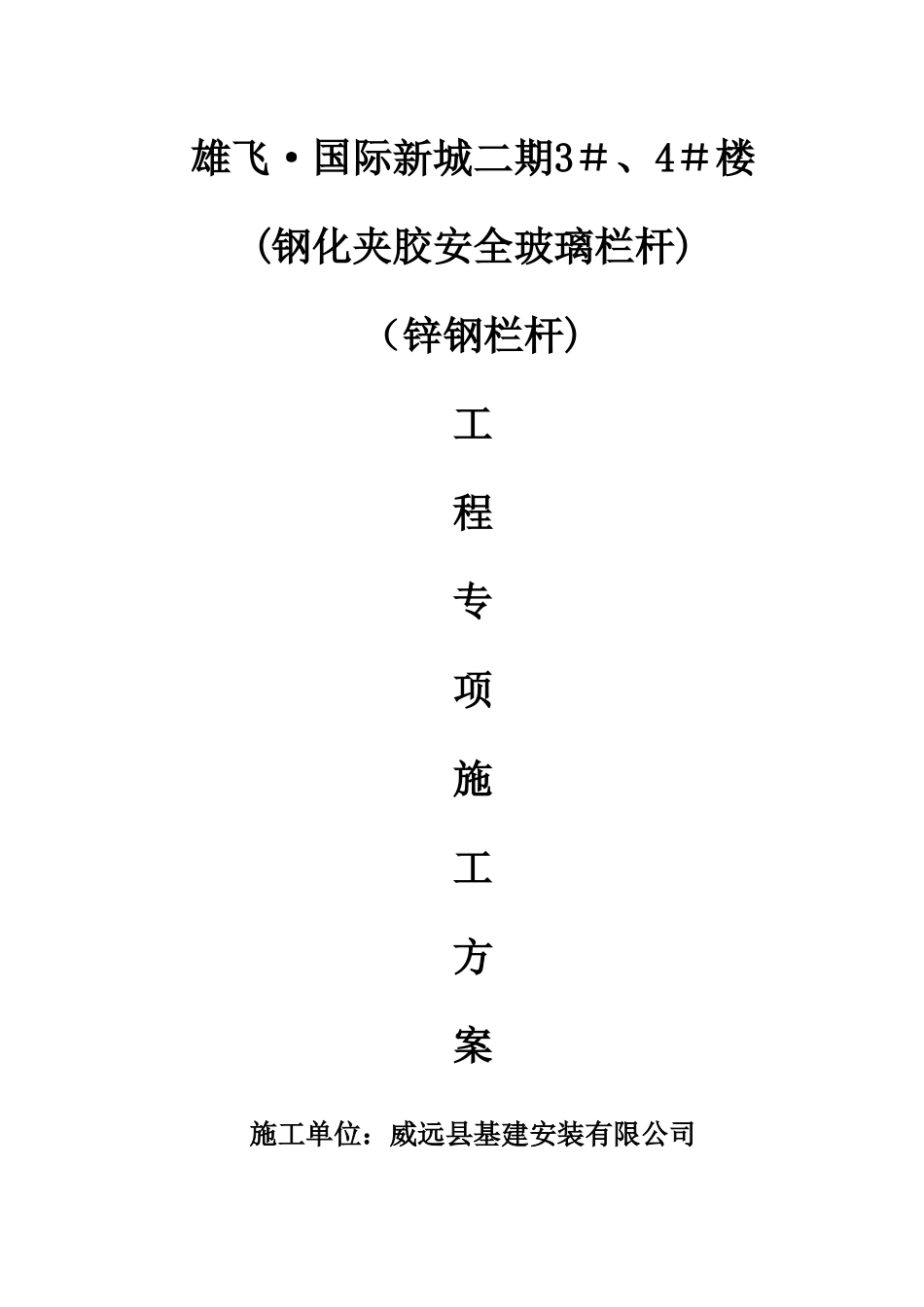

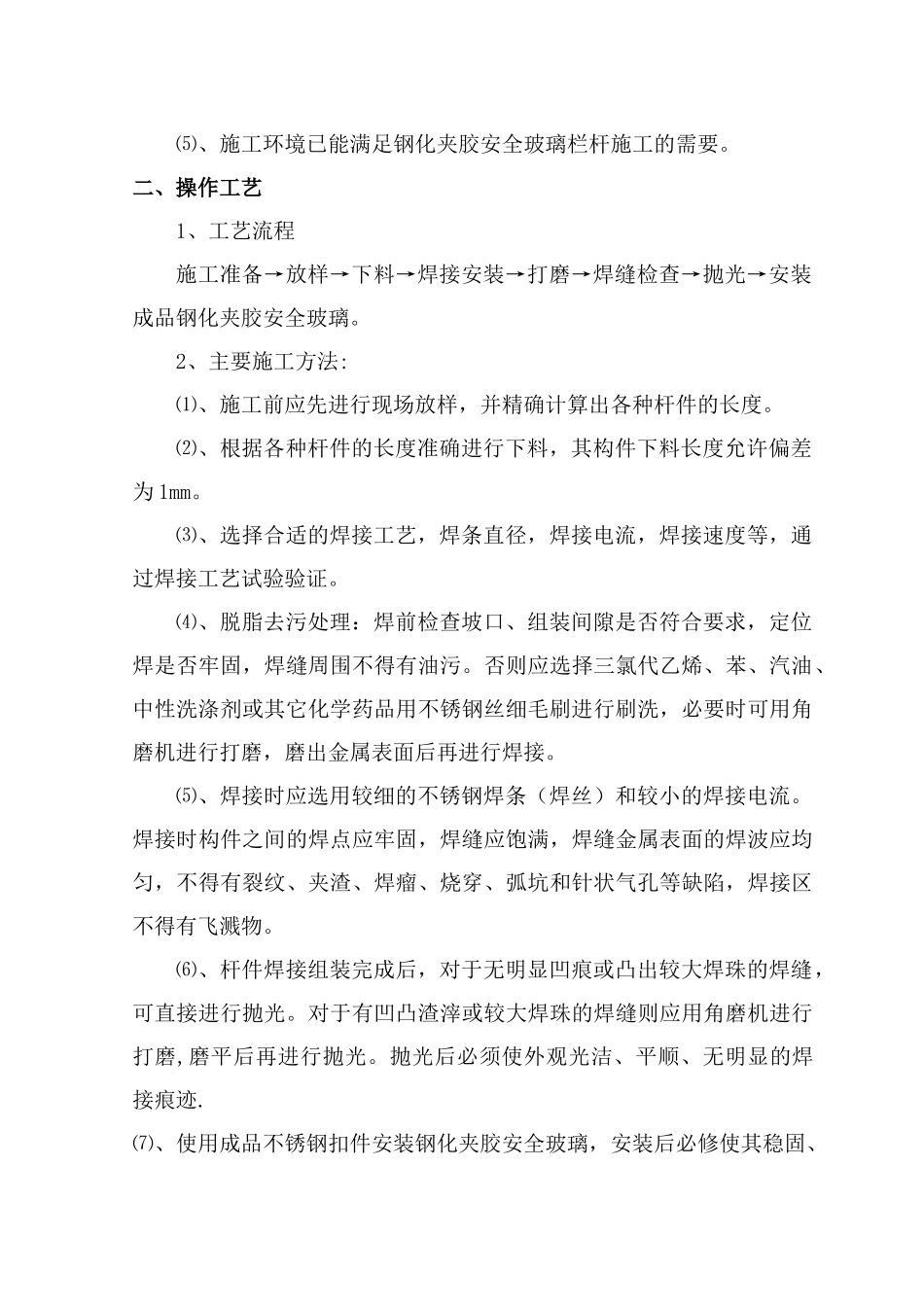

雄飞·国际新城二期3#、4#楼(钢化夹胶安全玻璃栏杆)(锌钢栏杆)工程专项施工方案施工单位:威远县基建安装有限公司编制人: 审核人: 批准人:编制日期:2024年03月28日夹胶安全玻璃栏杆施工方案一、施工准备1、材料及主要机具:⑴、主要材料:所用的栏杆材质为镀锌平圆面管、高温热浸锌钢粉末喷涂。6000mm 以上及以下玻璃栏杆壁厚必须达到 1。5mm。栏杆 的 有 效 高 度 为 1 。 15 米 。 椭 圆 横 杆 面 管 40*80 , 40*40 立 柱,12。76mm 钢化夹胶安全玻璃所有栏杆玻璃高度不大于 910mm,宽度不大于 780mm,横杆与玻璃间距 80mm,横杆与扶手和挡水线面距离不大于 110mm。其它辅助材料必须符合相关法律规范要求并附有产品质量合格证和检验报告单.⑵、不锈钢焊条或焊丝:其型号按设计要求选用,必须有质量证明书。⑶、主要机具:氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。2、作业条件⑴、熟悉图纸,做钢化夹胶安全玻璃栏杆施工工艺技术交底.⑵、原有的铁管栏杆已拆除,护栏施工已具备施工条件。⑶、施工前应检查电焊工合格证有效期限,应证明焊工所能承担的焊接工作。⑷、现场供电应符合焊接用电要求。⑸、施工环境已能满足钢化夹胶安全玻璃栏杆施工的需要。二、操作工艺1、工艺流程施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光→安装成品钢化夹胶安全玻璃。2、主要施工方法:⑴、施工前应先进行现场放样,并精确计算出各种杆件的长度。⑵、根据各种杆件的长度准确进行下料,其构件下料长度允许偏差为 1mm。⑶、选择合适的焊接工艺,焊条直径,焊接电流,焊接速度等,通过焊接工艺试验验证。⑷、脱脂去污处理:焊前检查坡口、组装间隙是否符合要求,定位焊是否牢固,焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗,必要时可用角磨机进行打磨,磨出金属表面后再进行焊接。⑸、焊接时应选用较细的不锈钢焊条(焊丝)和较小的焊接电流。焊接时构件之间的焊点应牢固,焊缝应饱满,焊缝金属表面的焊波应均匀,不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷,焊接区不得有飞溅物。⑹、杆件焊接组装完成后,对于无明显凹痕或凸出较大焊珠的焊缝,可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨,磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹.⑺、使用成品不锈钢扣件安装...
