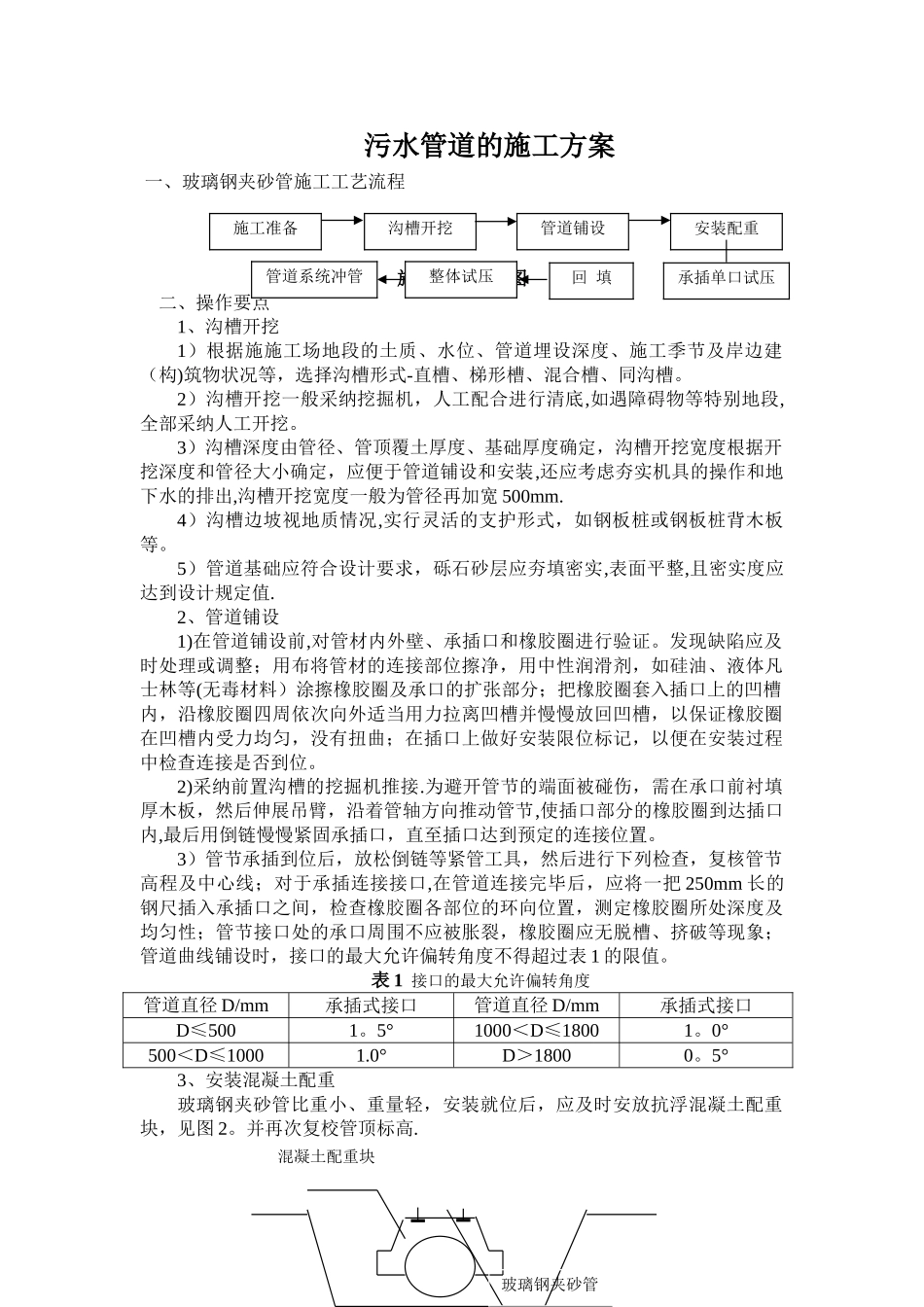

污水管道的施工方案 一、玻璃钢夹砂管施工工艺流程 施工工艺流程图 二、操作要点1、沟槽开挖1)根据施施工场地段的土质、水位、管道埋设深度、施工季节及岸边建(构)筑物状况等,选择沟槽形式-直槽、梯形槽、混合槽、同沟槽。2)沟槽开挖一般采纳挖掘机,人工配合进行清底,如遇障碍物等特别地段,全部采纳人工开挖。3)沟槽深度由管径、管顶覆土厚度、基础厚度确定,沟槽开挖宽度根据开挖深度和管径大小确定,应便于管道铺设和安装,还应考虑夯实机具的操作和地下水的排出,沟槽开挖宽度一般为管径再加宽 500mm.4)沟槽边坡视地质情况,实行灵活的支护形式,如钢板桩或钢板桩背木板等。5)管道基础应符合设计要求,砾石砂层应夯填密实,表面平整,且密实度应达到设计规定值.2、管道铺设1)在管道铺设前,对管材内外壁、承插口和橡胶圈进行验证。发现缺陷应及时处理或调整;用布将管材的连接部位擦净,用中性润滑剂,如硅油、液体凡士林等(无毒材料)涂擦橡胶圈及承口的扩张部分;把橡胶圈套入插口上的凹槽内,沿橡胶圈四周依次向外适当用力拉离凹槽并慢慢放回凹槽,以保证橡胶圈在凹槽内受力均匀,没有扭曲;在插口上做好安装限位标记,以便在安装过程中检查连接是否到位。2)采纳前置沟槽的挖掘机推接.为避开管节的端面被碰伤,需在承口前衬填厚木板,然后伸展吊臂,沿着管轴方向推动管节,使插口部分的橡胶圈到达插口内,最后用倒链慢慢紧固承插口,直至插口达到预定的连接位置。3)管节承插到位后,放松倒链等紧管工具,然后进行下列检查,复核管节高程及中心线;对于承插连接接口,在管道连接完毕后,应将一把 250mm 长的钢尺插入承插口之间,检查橡胶圈各部位的环向位置,测定橡胶圈所处深度及均匀性;管节接口处的承口周围不应被胀裂,橡胶圈应无脱槽、挤破等现象;管道曲线铺设时,接口的最大允许偏转角度不得超过表 1 的限值。表 1 接口的最大允许偏转角度管道直径 D/mm承插式接口管道直径 D/mm承插式接口D≤5001。5°1000<D≤18001。0°500<D≤10001.0°D>18000。5°3、安装混凝土配重玻璃钢夹砂管比重小、重量轻,安装就位后,应及时安放抗浮混凝土配重块,见图 2。并再次复校管顶标高.施工准备沟槽开挖管道铺设安装配重承插单口试压回 填整体试压管道系统冲管混凝土配重块玻璃钢夹砂管图 2 混凝土配重示意图4、承插口单口试压管道安装连接后,首先用电钻在两橡胶圈中部钻一打压口,并按设计要求进行试压,用打压泵检验胶圈的密封...
