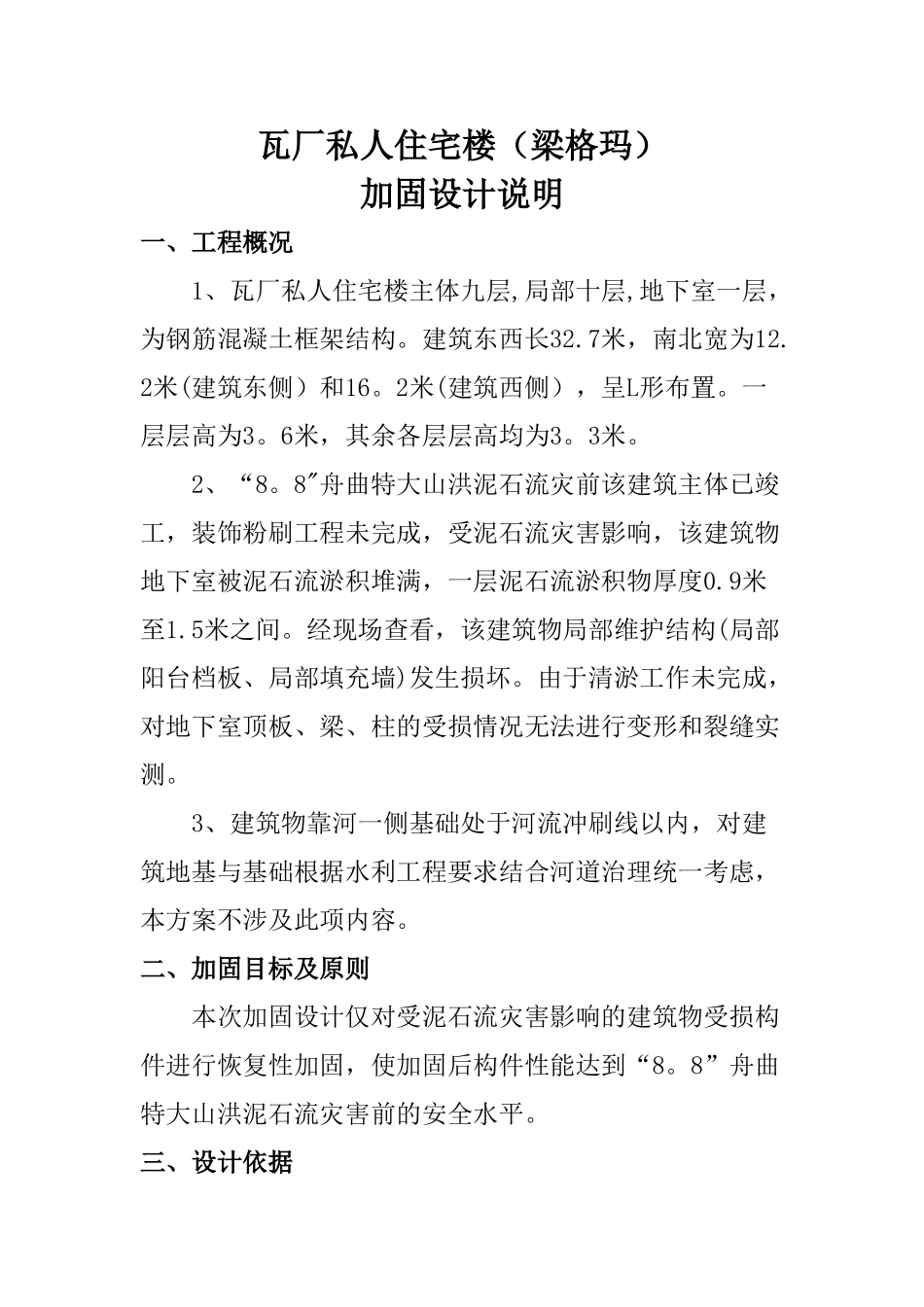

瓦厂私人住宅楼（梁格玛）加固设计说明一、工程概况1、瓦厂私人住宅楼主体九层,局部十层,地下室一层，为钢筋混凝土框架结构。建筑东西长32.7米，南北宽为12.2米(建筑东侧）和16。2米(建筑西侧），呈L形布置。一层层高为3。6米，其余各层层高均为3。3米。2、“8。8"舟曲特大山洪泥石流灾前该建筑主体已竣工，装饰粉刷工程未完成，受泥石流灾害影响，该建筑物地下室被泥石流淤积堆满，一层泥石流淤积物厚度0.9米至1.5米之间。经现场查看，该建筑物局部维护结构(局部阳台档板、局部填充墙)发生损坏。由于清淤工作未完成，对地下室顶板、梁、柱的受损情况无法进行变形和裂缝实测。 3、建筑物靠河一侧基础处于河流冲刷线以内，对建筑地基与基础根据水利工程要求结合河道治理统一考虑，本方案不涉及此项内容。二、加固目标及原则本次加固设计仅对受泥石流灾害影响的建筑物受损构件进行恢复性加固，使加固后构件性能达到“8。8”舟曲特大山洪泥石流灾害前的安全水平。三、设计依据 1、《混凝土结构加固技术法律规范》(GB 50367—2024） 2、《碳纤维片材加固修复混凝土结构技术规程》（CECS 146：2024）3、《建筑结构荷载法律规范》（GB 50009--2001）4、《舟曲特大山洪泥石流灾区受损建筑物安全性应急鉴定报告瓦厂私人住宅楼(梁格玛）》（甘肃土木工程科学讨论院ZQ—GT—1027）四、加固原因 地下室泥石流全部淤积填满，一层楼面(地下室顶板）泥石流淤积厚度1.5米至0。9米之间，由泥石流淤积产生的附加荷载为16.2kN/m2～27.0kN/m2之间，是正常荷载的3～5倍,因此需对超载的地下室顶板和框架梁进行加固。另外，由于泥石流的冲刷、摩擦和挤压,使得冲刷区域的框架柱受到损伤，因此需对地下室和一层的框架柱进行加固。五、加固内容 1、地下室顶板边梁、边跨梁采纳高强钢绞线聚合物砂浆面层加固,其余为粘贴碳纤维加固. 2、地下室顶板采纳碳纤维加固和高强钢绞线聚合物砂浆面层加固.3、地下室框架柱及一层边柱采纳高强钢绞线聚合物砂浆面层加固,其余框架柱为粘贴碳纤维加固。4、局部破损的维护结构包括阳台档板和填充墙等按原设计进行维修和恢复。 5、地基与基础根据原设计图纸和倾斜沉降观测结果另行决定。 6、地下室与一层泥石流淤积清理完毕后根据现场检测结果对本工程加固构件进行相应调整。六、选用材料 1、碳纤维布采纳高强度Ⅰ级300g碳纤维。碳纤维胶粘剂采纳与碳纤维布匹配的A级胶。 2、聚合物砂浆Ⅰ级，抗压强度大于40MPa，粘结强度大于2。0...
