用于带式运输机上的圆锥圆柱齿轮减速器设计机械制造课程设计

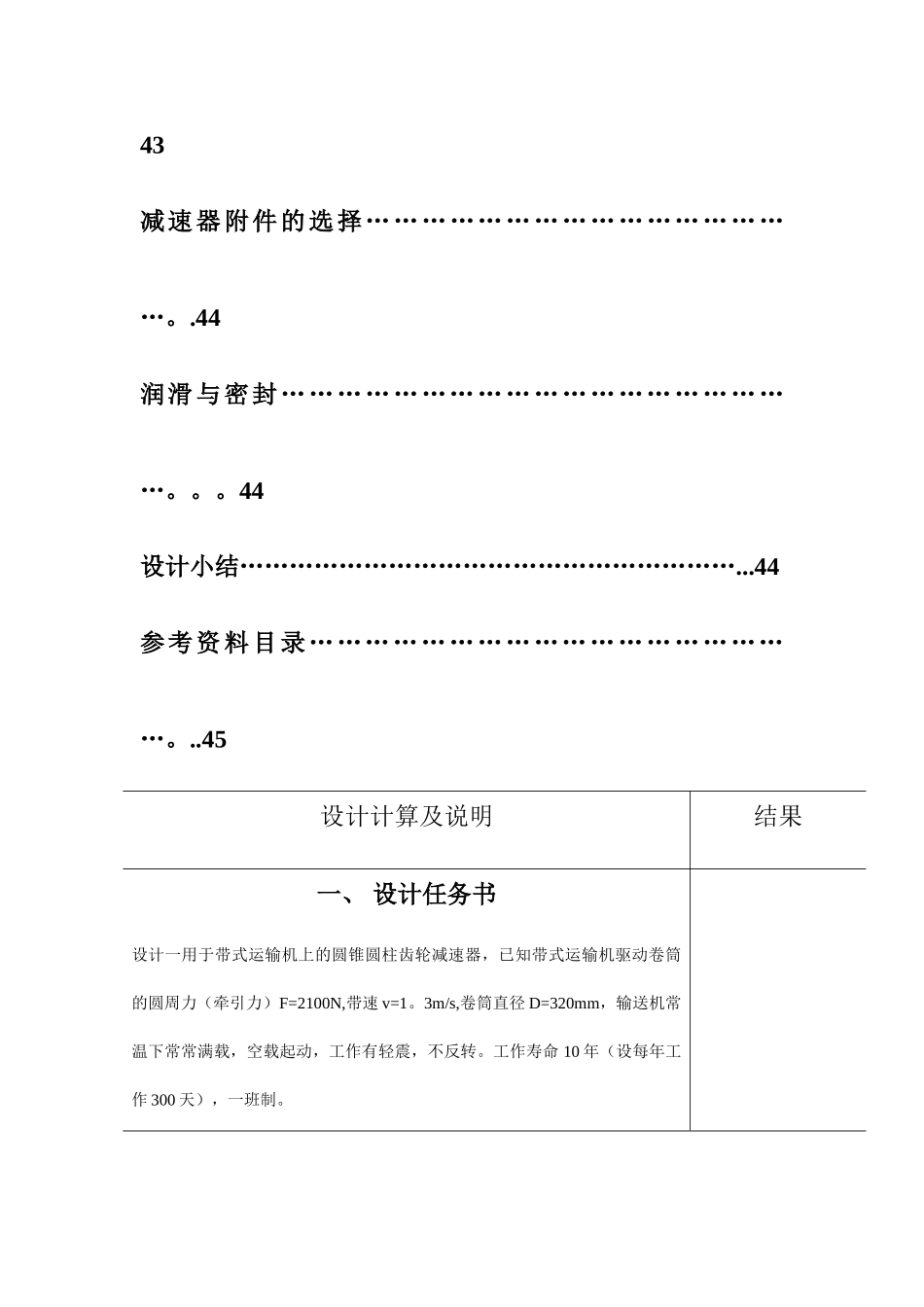

用于带式运输机上的圆锥圆柱齿轮减速器设计机械制造课程设计_第1页
1/44

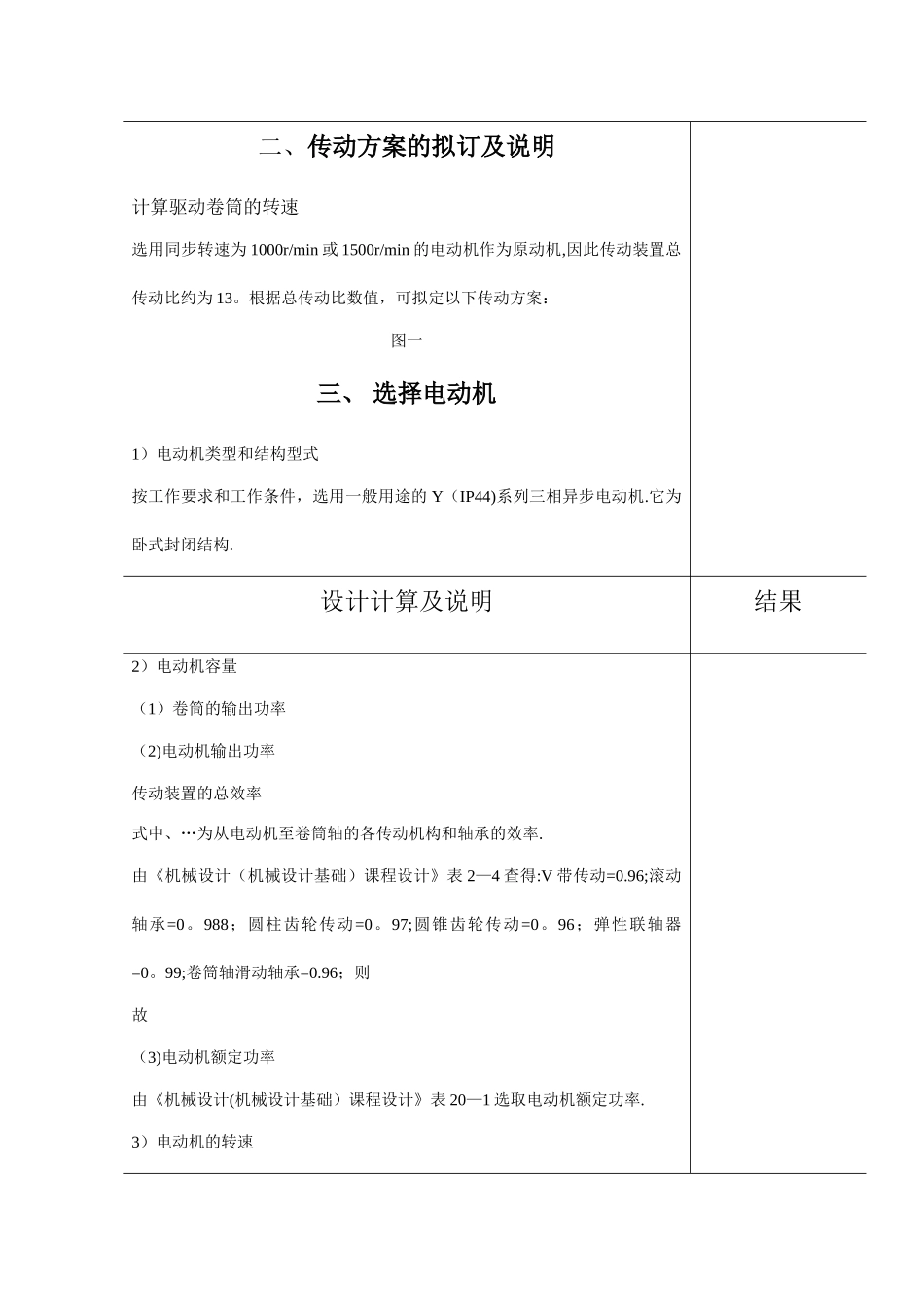

用于带式运输机上的圆锥圆柱齿轮减速器设计机械制造课程设计_第2页
2/44

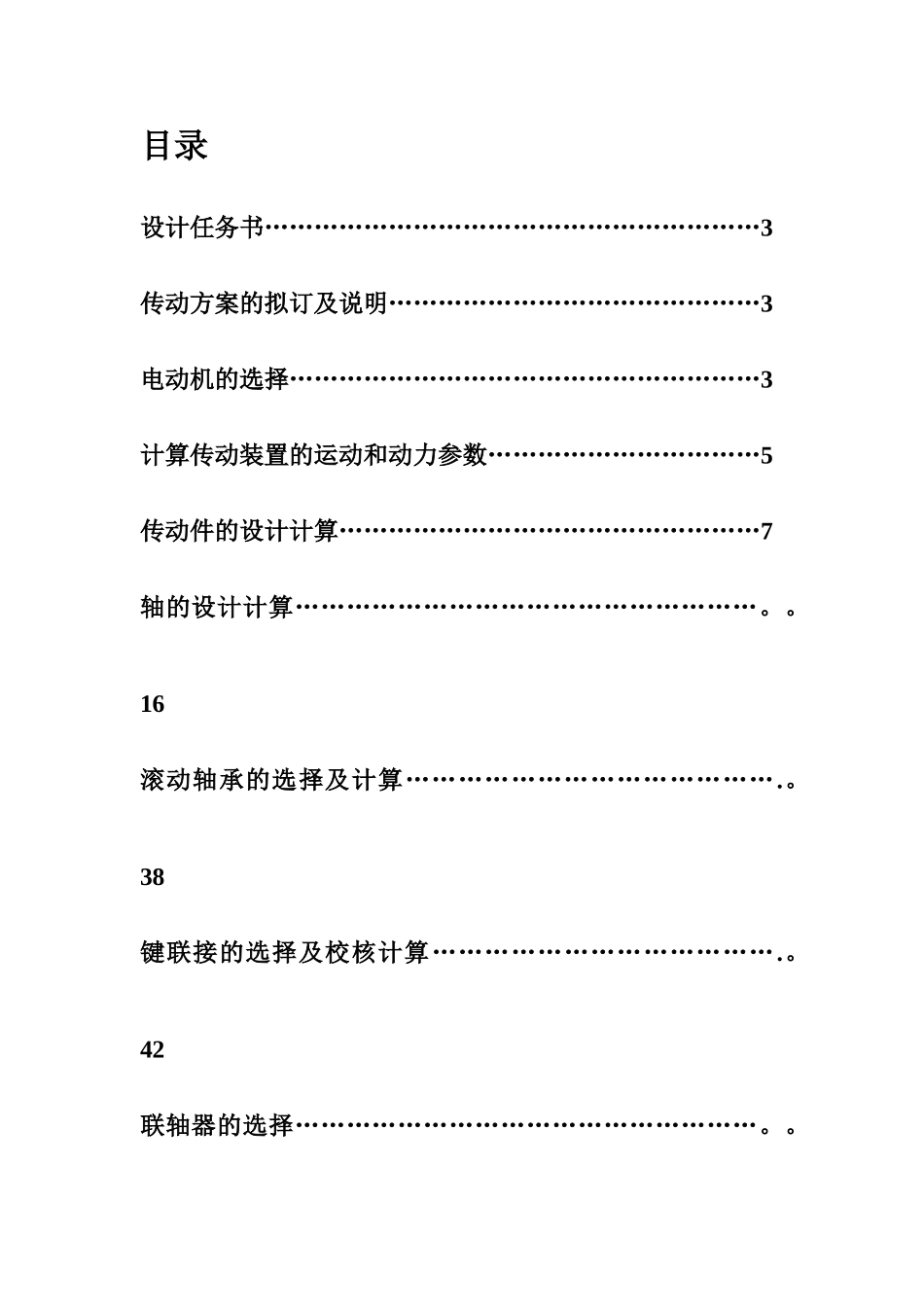

用于带式运输机上的圆锥圆柱齿轮减速器设计机械制造课程设计_第3页
3/44
目录设计任务书……………………………………………………3传动方案的拟订及说明………………………………………3电动机的选择…………………………………………………3计算传动装置的运动和动力参数……………………………5传动件的设计计算……………………………………………7轴的设计计算………………………………………………。。16滚动轴承的选择及计算…………………………………….。38键联接的选择及校核计算………………………………….。42联轴器的选择………………………………………………。。43减速器附件的选择…………………………………………。.44润滑与密封…………………………………………………。。。44设计小结……………………………………………………...44参考资料目录………………………………………………。..45设计计算及说明结果一、 设计任务书设计一用于带式运输机上的圆锥圆柱齿轮减速器,已知带式运输机驱动卷筒的圆周力(牵引力)F=2100N,带速 v=1。3m/s,卷筒直径 D=320mm,输送机常温下常常满载,空载起动,工作有轻震,不反转。工作寿命 10 年(设每年工作 300 天),一班制。二、传动方案的拟订及说明计算驱动卷筒的转速选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机,因此传动装置总传动比约为 13。根据总传动比数值,可拟定以下传动方案:图一三、 选择电动机1)电动机类型和结构型式按工作要求和工作条件,选用一般用途的 Y(IP44)系列三相异步电动机.它为卧式封闭结构.设计计算及说明结果2)电动机容量(1)卷筒的输出功率(2)电动机输出功率传动装置的总效率式中、…为从电动机至卷筒轴的各传动机构和轴承的效率.由《机械设计(机械设计基础)课程设计》表 2—4 查得:V 带传动=0.96;滚动轴承=0。988;圆柱齿轮传动=0。97;圆锥齿轮传动=0。96;弹性联轴器=0。99;卷筒轴滑动轴承=0.96;则故 (3)电动机额定功率由《机械设计(机械设计基础)课程设计》表 20—1 选取电动机额定功率.3)电动机的转速推算电动机转速可选范围,由《机械设计(机械设计基础)课程设计》表 2—1查得V带传动常用传动比范围,单级圆柱齿轮传动比范围,圆锥齿轮传动比范围,则电动机转速可选范围为:设计计算及说明结果初选同步转速分别为 1000r/min 和 1500r/min 的两种电动机进行比较,如下表:方案电动机型号额定功率(kw)电动机转速(r/min)电动机质量(kg)同步满载1Y132M1—6410009607...
