电力系统习题解答

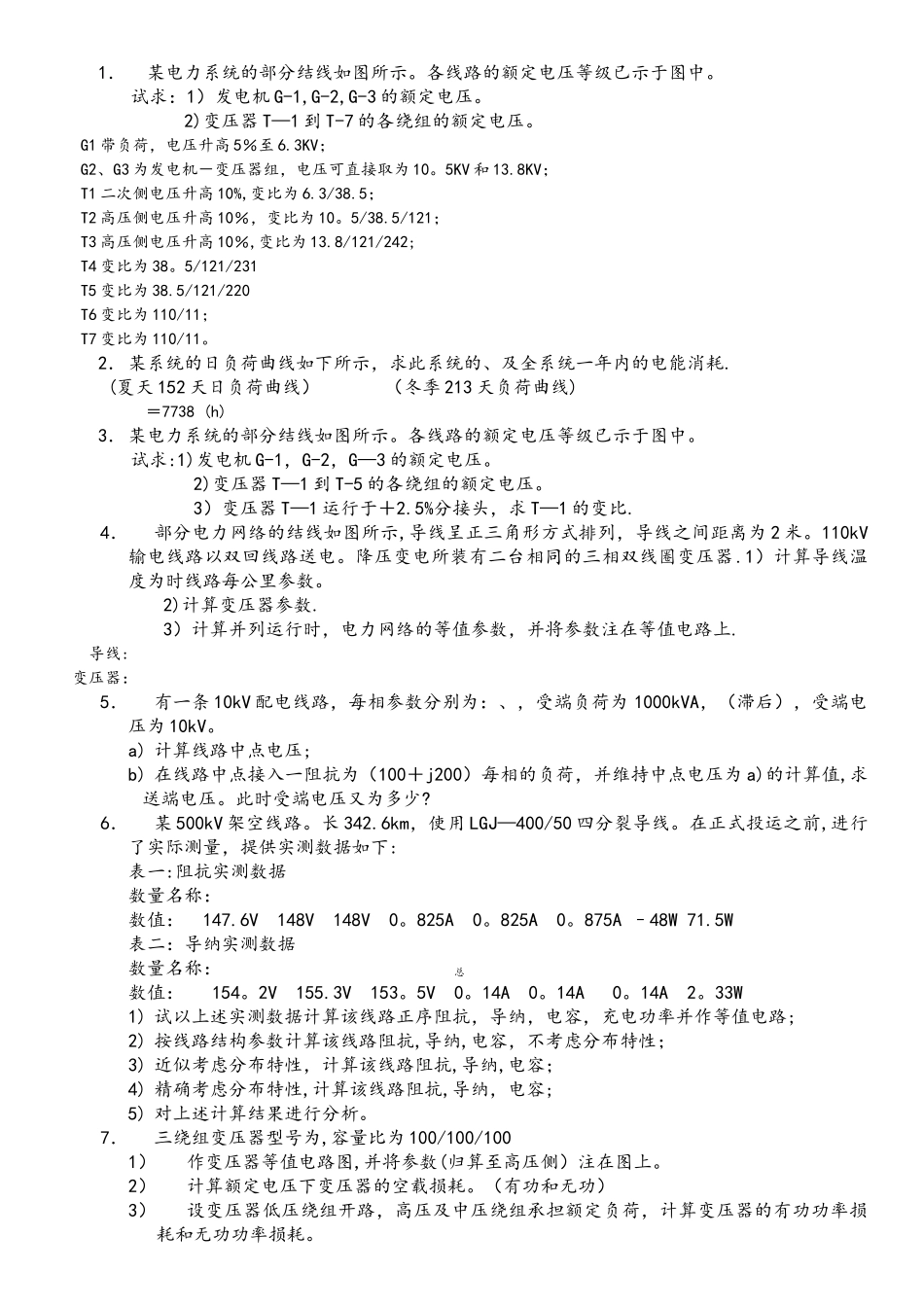

1． 某电力系统的部分结线如图所示。各线路的额定电压等级已示于图中。 试求：1）发电机 G-1,G-2,G-3 的额定电压。 2)变压器 T—1 到 T-7 的各绕组的额定电压。G1 带负荷，电压升高 5％至 6.3KV； G2、G3 为发电机－变压器组，电压可直接取为 10。5KV 和 13.8KV； T1 二次侧电压升高 10%,变比为 6.3/38.5； T2 高压侧电压升高 10％，变比为 10。5/38.5/121； T3 高压侧电压升高 10％,变比为 13.8/121/242; T4 变比为 38。5/121/231 T5 变比为 38.5/121/220 T6 变比为 110/11；T7 变比为 110/11。2．某系统的日负荷曲线如下所示，求此系统的、及全系统一年内的电能消耗.(夏天 152 天日负荷曲线） （冬季 213 天负荷曲线) ＝7738 (h)3．某电力系统的部分结线如图所示。各线路的额定电压等级已示于图中。 试求:1)发电机 G-1，G-2，G—3 的额定电压。 2)变压器 T—1 到 T-5 的各绕组的额定电压。 3）变压器 T—1 运行于＋2.5%分接头，求 T—1 的变比.4．部分电力网络的结线如图所示,导线呈正三角形方式排列，导线之间距离为 2 米。110kV输电线路以双回线路送电。降压变电所装有二台相同的三相双线圈变压器.1）计算导线温度为时线路每公里参数。 2)计算变压器参数. 3）计算并列运行时，电力网络的等值参数，并将参数注在等值电路上.导线: 变压器：5．有一条 10kV 配电线路，每相参数分别为：、，受端负荷为 1000kVA，（滞后），受端电压为 10kV。a) 计算线路中点电压;b) 在线路中点接入一阻抗为（100＋j200）每相的负荷，并维持中点电压为 a)的计算值,求送端电压。此时受端电压又为多少?6．某 500kV 架空线路。长 342.6km，使用 LGJ—400/50 四分裂导线。在正式投运之前,进行了实际测量，提供实测数据如下:表一:阻抗实测数据数量名称： 数值： 147.6V 148V 148V 0。825A 0。825A 0。875A –48W 71.5W表二：导纳实测数据数量名称： 总 数值： 154。2V 155.3V 153。5V 0。14A 0。14A 0。14A 2。33W1) 试以上述实测数据计算该线路正序阻抗，导纳，电容，充电功率并作等值电路;2) 按线路结构参数计算该线路阻抗,导纳,电容，不考虑分布特性；3) 近似考虑分布特性，计算该线路阻抗,导纳,电容；4) 精确考虑分布特性,计算该线路阻抗,导纳，电容;5) 对上述计算结果进行分析。7．三绕组变压器型号为,容量比为 100/100/1001）作变压器等值电路图,并将参数(...
