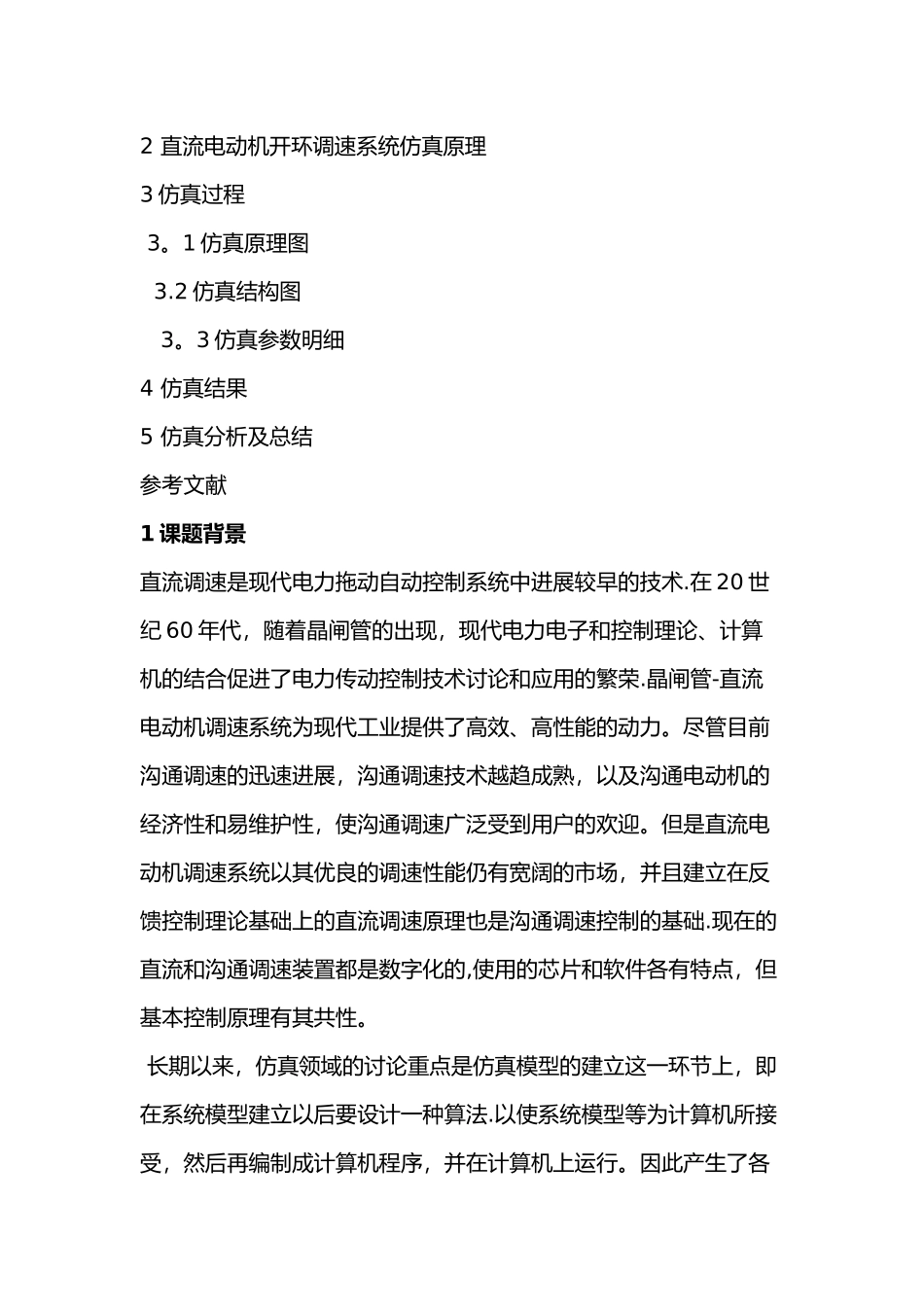

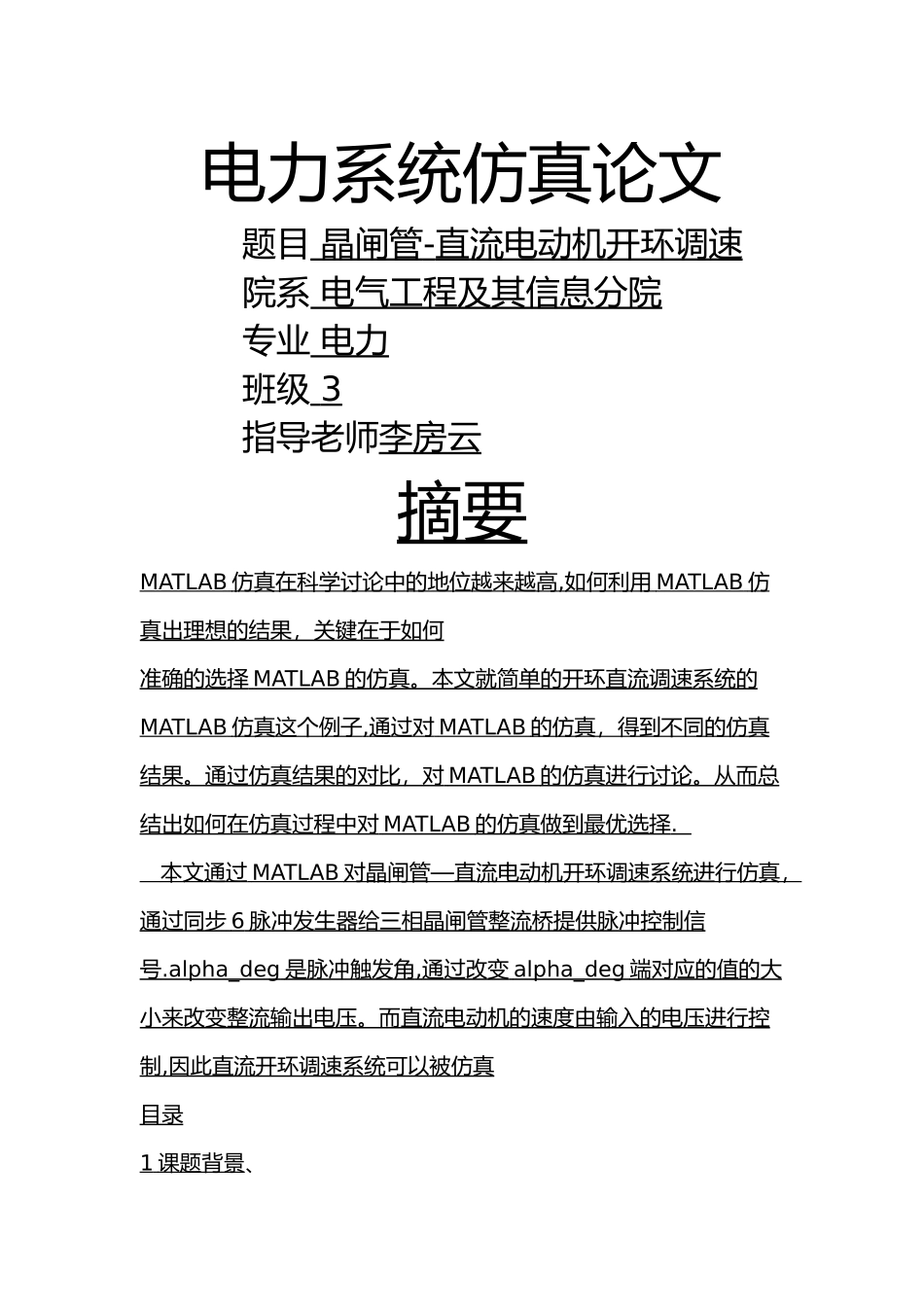

电力系统仿真论文题目 晶闸管 - 直流电动机开环调速 院系 电气工程及其信息分院专业 电力班级 3 指导老师李房云摘要MATLAB 仿真在科学讨论中的地位越来越高 , 如何利用 MATLAB 仿 真出理想的结果,关键在于如何准确的选择 MATLAB 的仿真。本文就简单的开环直流调速系统的 MATLAB 仿真这个例子 , 通过对 MATLAB 的仿真,得到不同的仿真 结果。通过仿真结果的对比,对 MATLAB 的仿真进行讨论。从而总 结出如何在仿真过程中对 MATLAB 的仿真做到最优选择 . 本文通过 MATLAB 对晶闸管—直流电动机开环调速系统进行仿真 , 通过同步 6 脉冲发生器给三相晶闸管整流桥提供脉冲控制信 号 .alpha_deg 是脉冲触发角 , 通过改变 alpha_deg 端对应的值的大 小来改变整流输出电压。而直流电动机的速度由输入的电压进行控制 , 因此直流开环调速系统可以被仿真 目录 1 课题背景 、2 直流电动机开环调速系统仿真原理3 仿真过程 3。1 仿真原理图 3.2 仿真结构图 3。3 仿真参数明细4 仿真结果5 仿真分析及总结参考文献1 课题背景直流调速是现代电力拖动自动控制系统中进展较早的技术.在 20 世纪 60 年代,随着晶闸管的出现,现代电力电子和控制理论、计算机的结合促进了电力传动控制技术讨论和应用的繁荣.晶闸管-直流电动机调速系统为现代工业提供了高效、高性能的动力。尽管目前沟通调速的迅速进展,沟通调速技术越趋成熟,以及沟通电动机的经济性和易维护性,使沟通调速广泛受到用户的欢迎。但是直流电动机调速系统以其优良的调速性能仍有宽阔的市场,并且建立在反馈控制理论基础上的直流调速原理也是沟通调速控制的基础.现在的直流和沟通调速装置都是数字化的,使用的芯片和软件各有特点,但基本控制原理有其共性。 长期以来,仿真领域的讨论重点是仿真模型的建立这一环节上,即在系统模型建立以后要设计一种算法.以使系统模型等为计算机所接受,然后再编制成计算机程序,并在计算机上运行。因此产生了各种仿真算法和仿真软件. 由于对模型建立和仿真实验讨论较少,因此建模通常需要很长时间,同时仿真结果的分析也必须依赖有关专家,而对决策者缺乏直接的指导,这样就大大阻碍了仿真技术的推广应用。 MATLAB 提供动态系统仿真工具 Simulink,则是众多仿真软件中最强大、最优秀、最容易使用的一种。它有效的解决了以上仿真技术中的问题。在 Simulink 中,对系统进行建模将变的非常简单,而...
