电力系统分析——习题

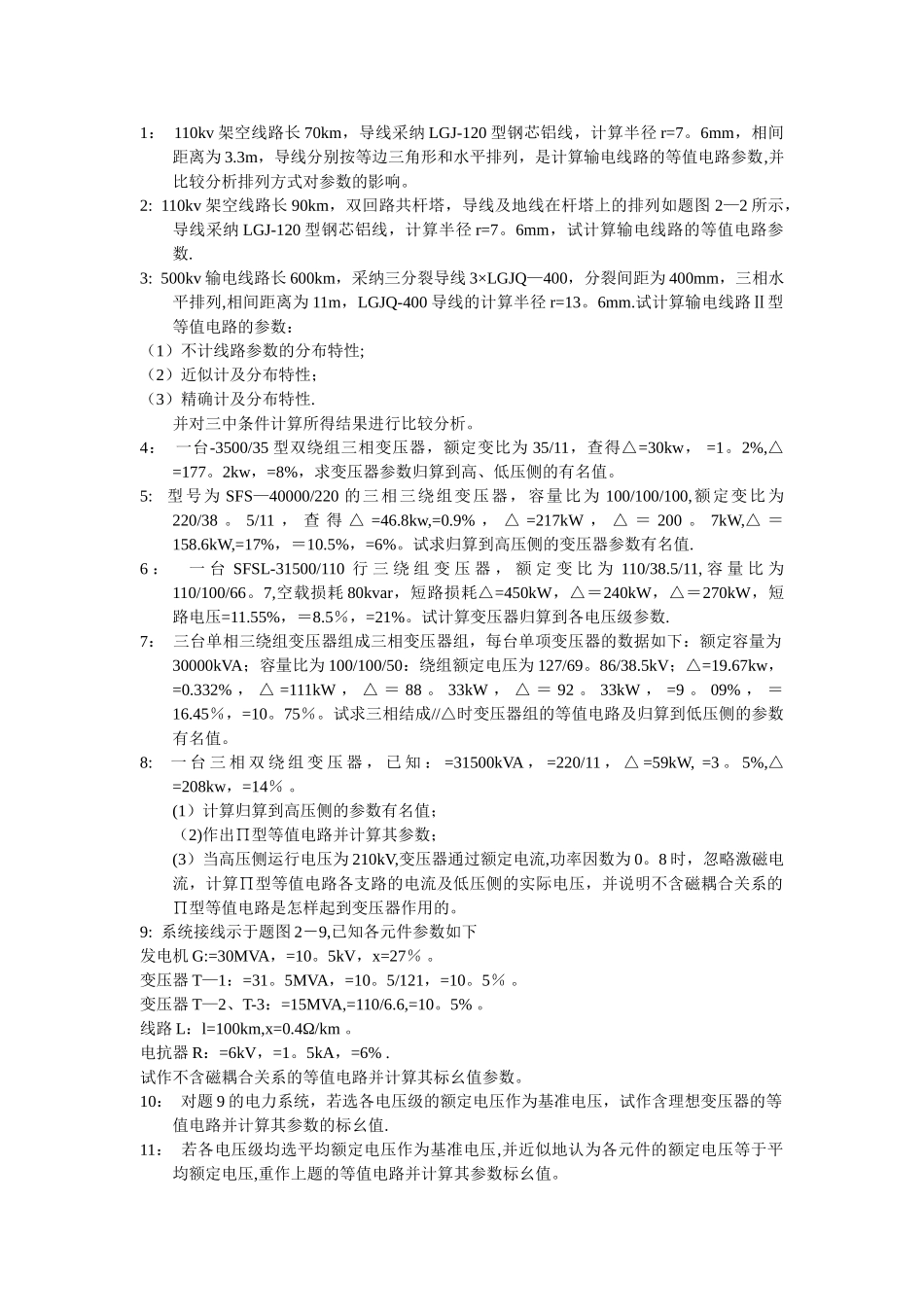

1： 110kv 架空线路长 70km，导线采纳 LGJ-120 型钢芯铝线，计算半径 r=7。6mm，相间距离为 3.3m，导线分别按等边三角形和水平排列，是计算输电线路的等值电路参数,并比较分析排列方式对参数的影响。2: 110kv 架空线路长 90km，双回路共杆塔，导线及地线在杆塔上的排列如题图 2—2 所示，导线采纳 LGJ-120 型钢芯铝线，计算半径 r=7。6mm，试计算输电线路的等值电路参数.3: 500kv 输电线路长 600km，采纳三分裂导线 3×LGJQ—400，分裂间距为 400mm，三相水平排列,相间距离为 11m，LGJQ-400 导线的计算半径 r=13。6mm.试计算输电线路Ⅱ型等值电路的参数：（1）不计线路参数的分布特性;（2）近似计及分布特性；（3）精确计及分布特性.并对三中条件计算所得结果进行比较分析。4： 一台-3500/35 型双绕组三相变压器，额定变比为 35/11，查得△=30kw， =1。2%,△ =177。2kw，=8%，求变压器参数归算到高、低压侧的有名值。5: 型号为 SFS—40000/220 的三相三绕组变压器，容量比为 100/100/100,额定变比为220/38 。 5/11 ， 查 得 △ =46.8kw,=0.9% ， △ =217kW ， △ ＝ 200 。 7kW,△ ＝158.6kW,=17%，＝10.5%，=6%。试求归算到高压侧的变压器参数有名值.6 ： 一 台 SFSL-31500/110 行 三 绕 组 变 压 器 ， 额 定 变 比 为 110/38.5/11, 容 量 比 为110/100/66。7,空载损耗 80kvar，短路损耗△=450kW，△＝240kW，△＝270kW，短路电压=11.55%，＝8.5％，=21%。试计算变压器归算到各电压级参数.7： 三台单相三绕组变压器组成三相变压器组，每台单项变压器的数据如下：额定容量为30000kVA；容量比为 100/100/50：绕组额定电压为 127/69。86/38.5kV；△=19.67kw， =0.332% ， △ =111kW ， △ ＝ 88 。 33kW ， △ ＝ 92 。 33kW ， =9 。 09% ， ＝16.45％，=10。75％。试求三相结成//△时变压器组的等值电路及归算到低压侧的参数有名值。8: 一 台 三 相 双 绕 组 变 压 器 ， 已 知 ： =31500kVA ， =220/11 ， △ =59kW, =3 。 5%,△ =208kw，=14％ 。(1）计算归算到高压侧的参数有名值；（2)作出∏型等值电路并计算其参数；(3）当高压侧运行电压为 210kV,变压器通过额定电流,功率因数为 0。8 时，忽略激磁电流，计算∏型等值电路各支路的电流及低压侧的实际电压，并说明不含磁耦合关系的∏型等值电路是怎样起到变压...
