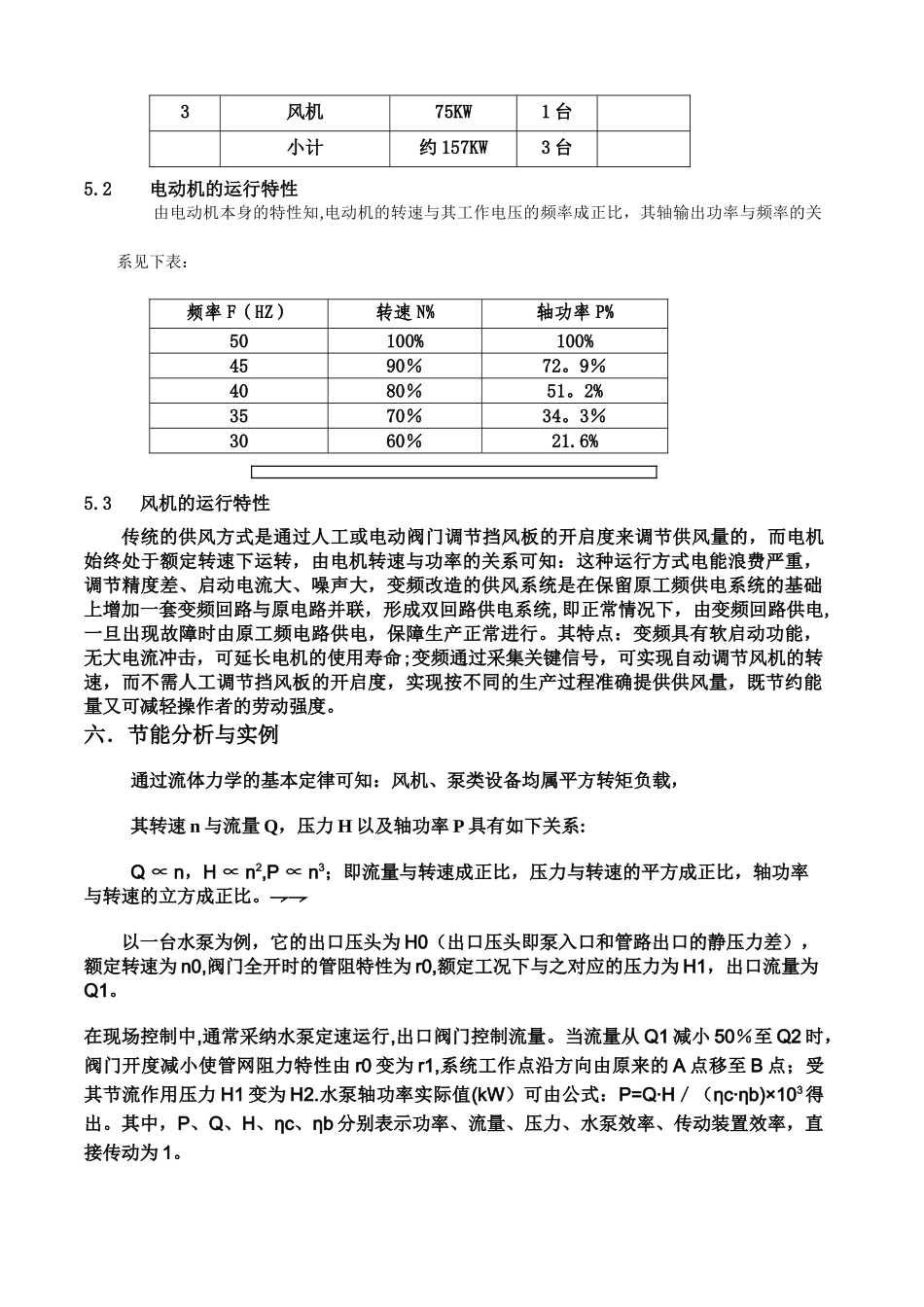

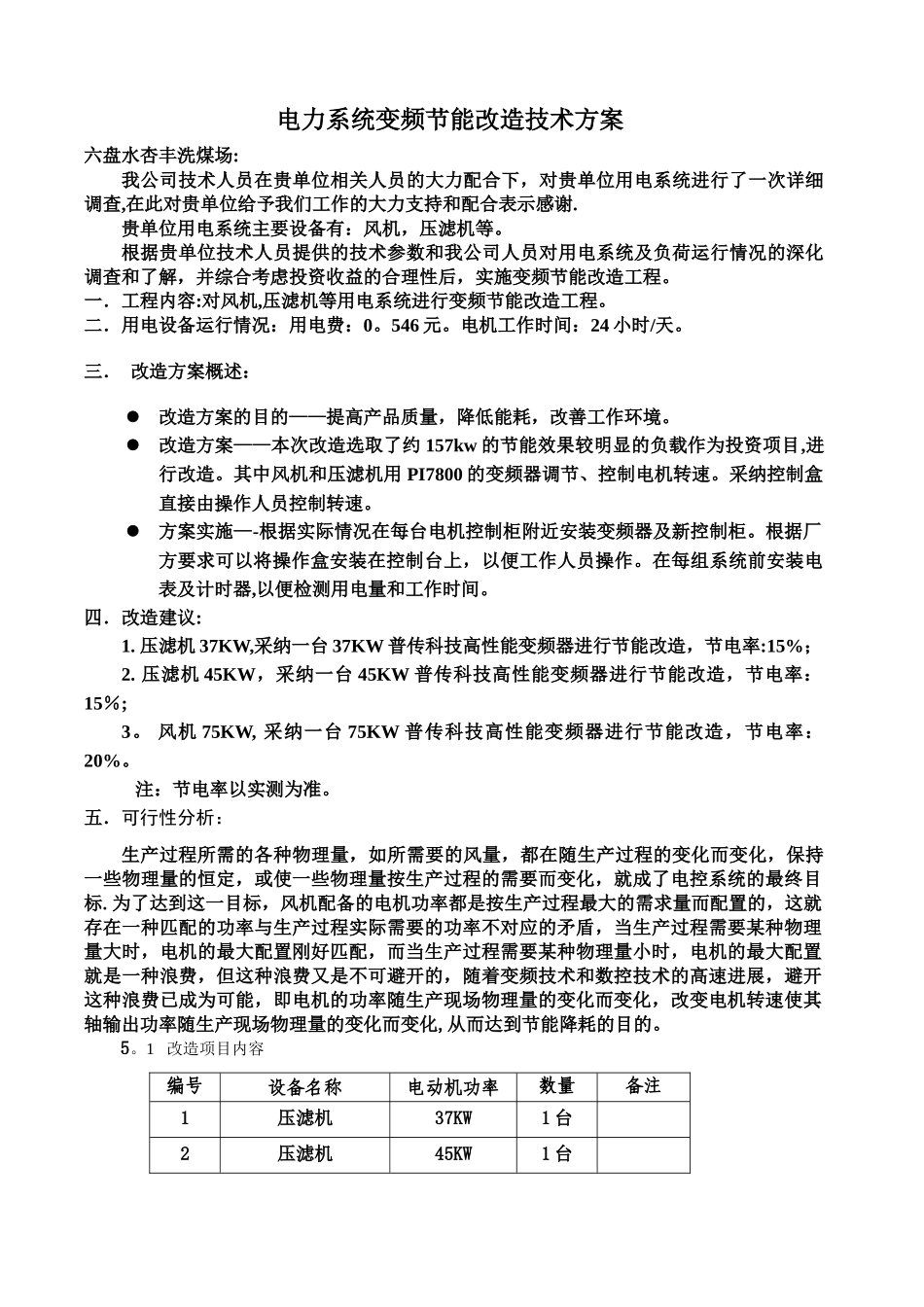

电力系统变频节能改造技术方案六盘水杏丰洗煤场:我公司技术人员在贵单位相关人员的大力配合下，对贵单位用电系统进行了一次详细调查,在此对贵单位给予我们工作的大力支持和配合表示感谢.贵单位用电系统主要设备有：风机，压滤机等。根据贵单位技术人员提供的技术参数和我公司人员对用电系统及负荷运行情况的深化调查和了解，并综合考虑投资收益的合理性后，实施变频节能改造工程。一．工程内容:对风机,压滤机等用电系统进行变频节能改造工程。二．用电设备运行情况：用电费：0。546 元。电机工作时间：24 小时/天。三． 改造方案概述：改造方案的目的——提高产品质量，降低能耗，改善工作环境。改造方案——本次改造选取了约 157kw 的节能效果较明显的负载作为投资项目,进行改造。其中风机和压滤机用 PI7800 的变频器调节、控制电机转速。采纳控制盒直接由操作人员控制转速。方案实施—-根据实际情况在每台电机控制柜附近安装变频器及新控制柜。根据厂方要求可以将操作盒安装在控制台上，以便工作人员操作。在每组系统前安装电表及计时器,以便检测用电量和工作时间。四．改造建议:1. 压滤机 37KW,采纳一台 37KW 普传科技高性能变频器进行节能改造，节电率:15%；2. 压滤机 45KW，采纳一台 45KW 普传科技高性能变频器进行节能改造，节电率：15％;3。 风机 75KW, 采纳一台 75KW 普传科技高性能变频器进行节能改造，节电率：20%。 注：节电率以实测为准。五．可行性分析：生产过程所需的各种物理量，如所需要的风量，都在随生产过程的变化而变化，保持一些物理量的恒定，或使一些物理量按生产过程的需要而变化，就成了电控系统的最终目标.为了达到这一目标，风机配备的电机功率都是按生产过程最大的需求量而配置的，这就存在一种匹配的功率与生产过程实际需要的功率不对应的矛盾，当生产过程需要某种物理量大时，电机的最大配置刚好匹配，而当生产过程需要某种物理量小时，电机的最大配置就是一种浪费，但这种浪费又是不可避开的，随着变频技术和数控技术的高速进展，避开这种浪费已成为可能，即电机的功率随生产现场物理量的变化而变化，改变电机转速使其轴输出功率随生产现场物理量的变化而变化,从而达到节能降耗的目的。5。1 改造项目内容编号设备名称电动机功率数量备注1压滤机37KW1 台2压滤机45KW1 台3风机75KW1 台小计约 157KW3 台5.2 电动机的运行特性由电动机本身的特性知,电动机的转速与其工作电压的频率...
