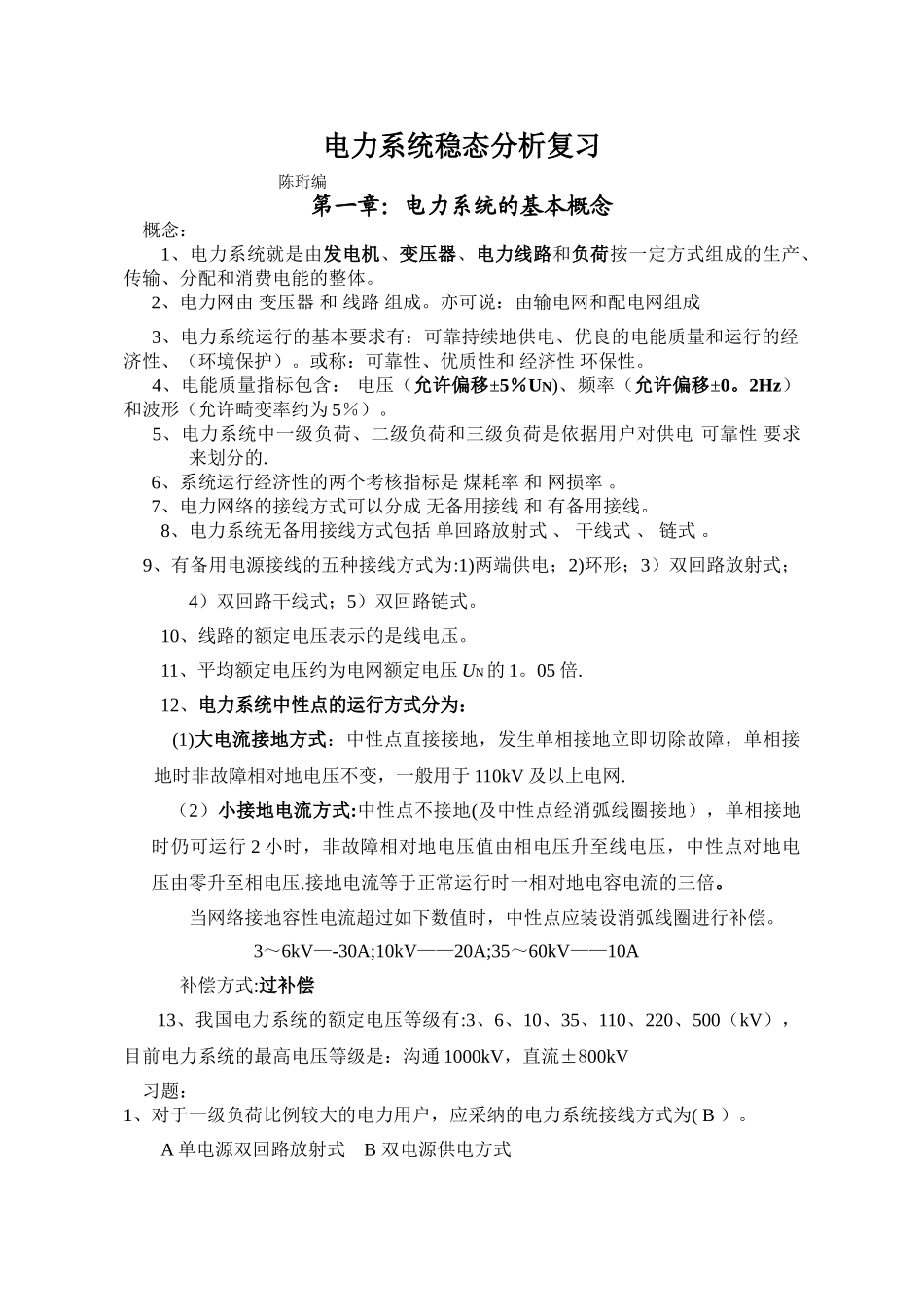

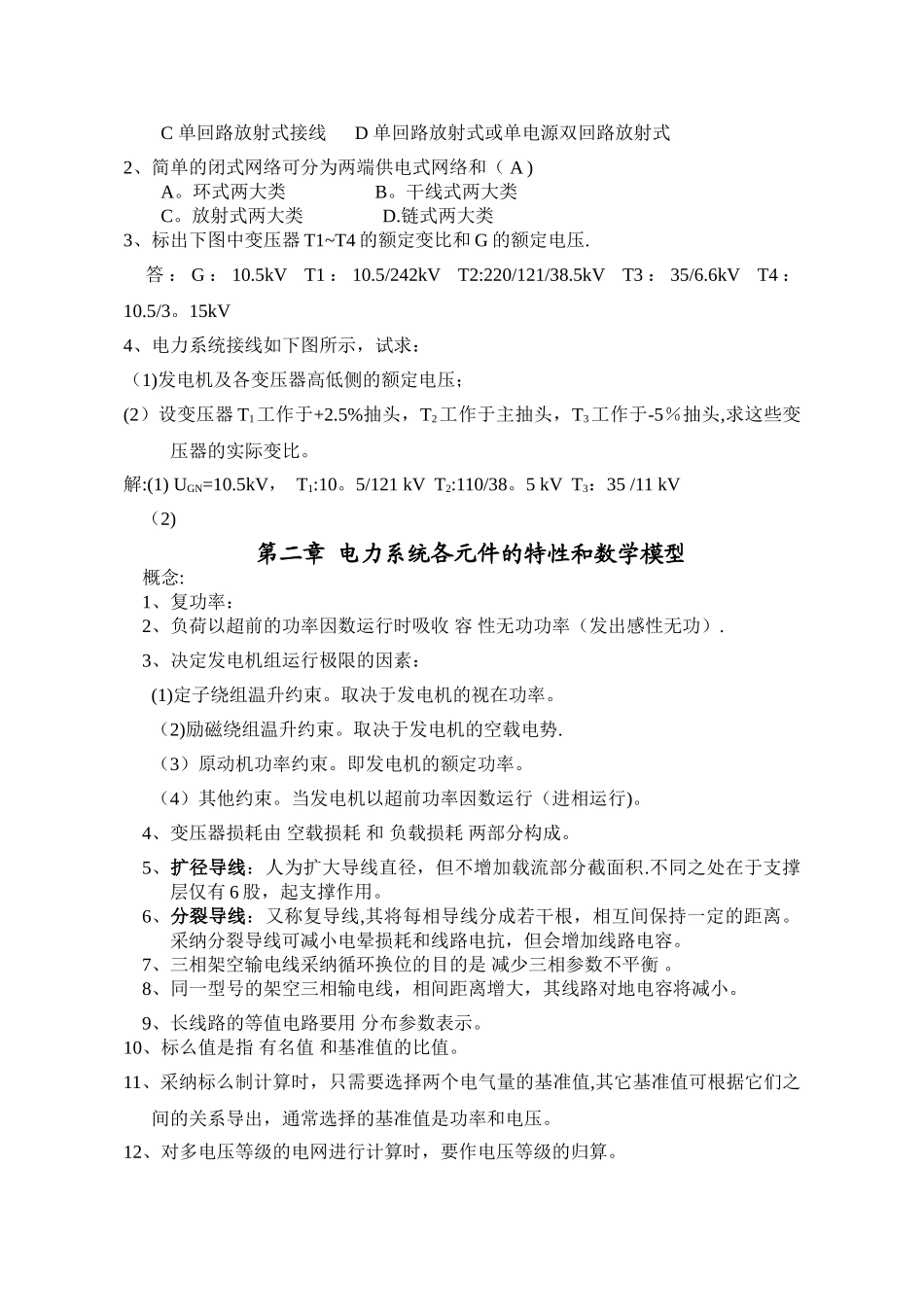

电力系统稳态分析复习 陈珩编第一章:电力系统的基本概念概念:1、电力系统就是由发电机、变压器、电力线路和负荷按一定方式组成的生产、传输、分配和消费电能的整体。 2、电力网由 变压器 和 线路 组成。亦可说:由输电网和配电网组成 3、电力系统运行的基本要求有:可靠持续地供电、优良的电能质量和运行的经济性、(环境保护)。或称:可靠性、优质性和 经济性 环保性。 4、电能质量指标包含: 电压(允许偏移±5%UN)、频率(允许偏移±0。2Hz) 和波形(允许畸变率约为 5%)。 5、电力系统中一级负荷、二级负荷和三级负荷是依据用户对供电 可靠性 要求来划分的. 6、系统运行经济性的两个考核指标是 煤耗率 和 网损率 。 7、电力网络的接线方式可以分成 无备用接线 和 有备用接线。8、电力系统无备用接线方式包括 单回路放射式 、 干线式 、 链式 。 9、有备用电源接线的五种接线方式为:1)两端供电;2)环形;3)双回路放射式;4)双回路干线式;5)双回路链式。10、线路的额定电压表示的是线电压。11、平均额定电压约为电网额定电压 UN的 1。05 倍.12、电力系统中性点的运行方式分为:(1)大电流接地方式:中性点直接接地,发生单相接地立即切除故障,单相接地时非故障相对地电压不变,一般用于 110kV 及以上电网.(2)小接地电流方式:中性点不接地(及中性点经消弧线圈接地),单相接地时仍可运行 2 小时,非故障相对地电压值由相电压升至线电压,中性点对地电压由零升至相电压.接地电流等于正常运行时一相对地电容电流的三倍。当网络接地容性电流超过如下数值时,中性点应装设消弧线圈进行补偿。3~6kV—-30A;10kV——20A;35~60kV——10A 补偿方式:过补偿13、我国电力系统的额定电压等级有:3、6、10、35、110、220、500(kV),目前电力系统的最高电压等级是:沟通 1000kV,直流±800kV习题:1、对于一级负荷比例较大的电力用户,应采纳的电力系统接线方式为( B )。A 单电源双回路放射式 B 双电源供电方式C 单回路放射式接线 D 单回路放射式或单电源双回路放射式2、简单的闭式网络可分为两端供电式网络和( A )A。环式两大类 B。干线式两大类C。放射式两大类 D.链式两大类3、标出下图中变压器 T1~T4 的额定变比和 G 的额定电压. 答 : G : 10.5kV T1 : 10.5/242kV T2:220/121/38.5kV T3 : 35/6.6kV T4 :10.5/3。15kV 4、电力系统接线如下图所示,试求:(1)发...
