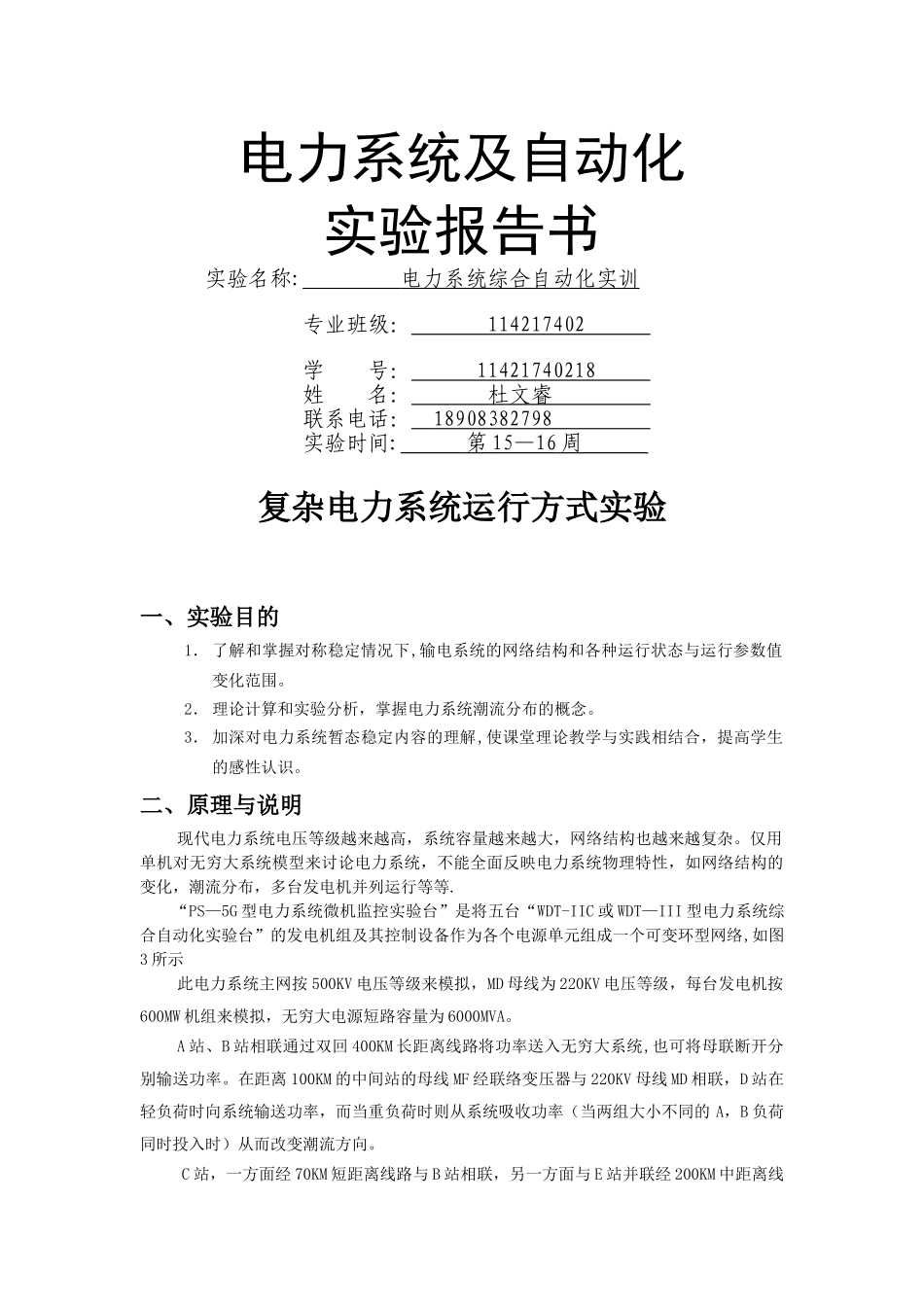

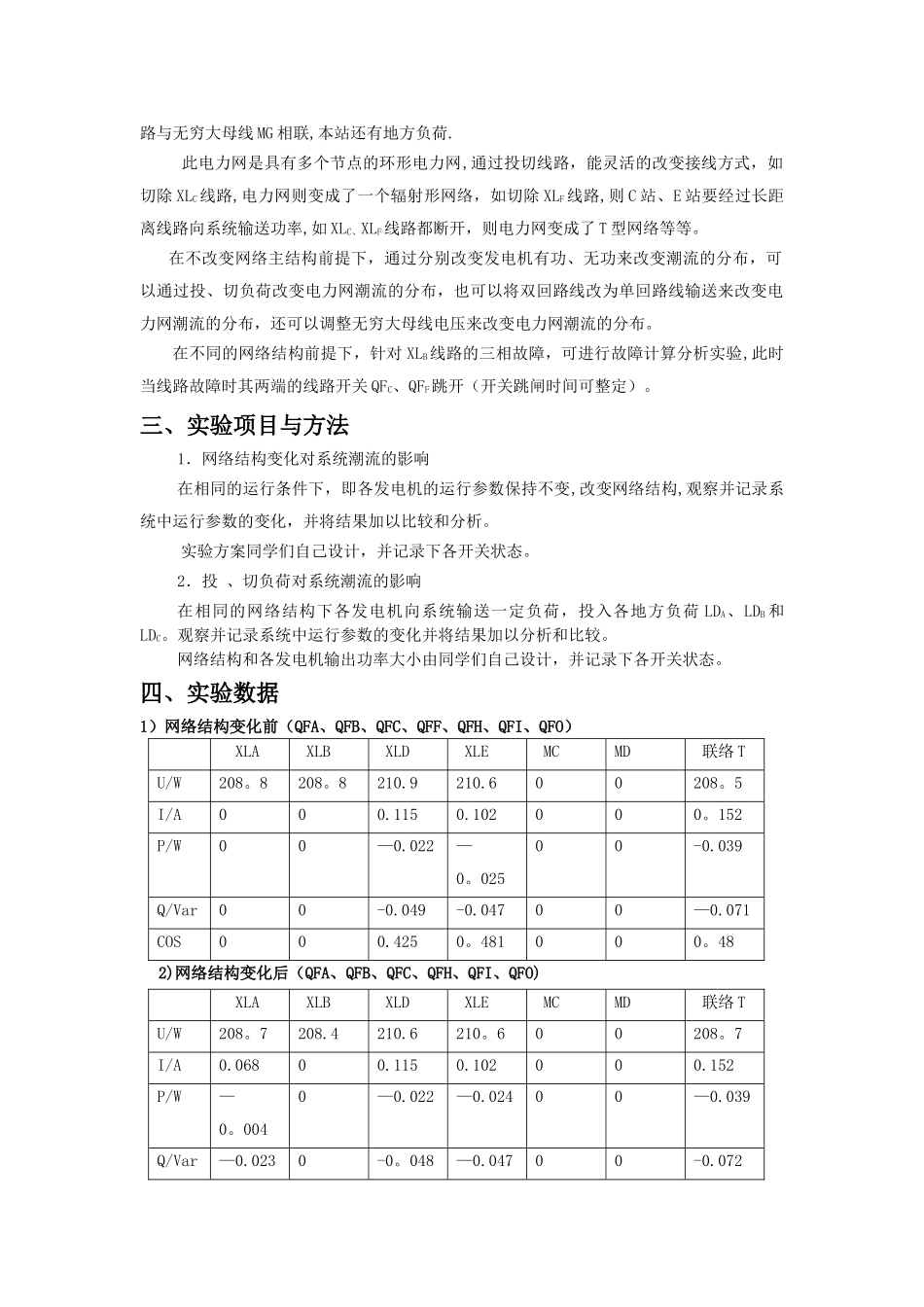

电力系统及自动化实验报告书 实验名称: 电力系统综合自动化实训 专业班级： 114217402 学 号： 11421740218 姓 名： 杜文睿 联系电话： 18908382798 实验时间: 第 15—16 周 复杂电力系统运行方式实验一、实验目的1． 了解和掌握对称稳定情况下,输电系统的网络结构和各种运行状态与运行参数值变化范围。2． 理论计算和实验分析，掌握电力系统潮流分布的概念。3． 加深对电力系统暂态稳定内容的理解,使课堂理论教学与实践相结合，提高学生的感性认识。二、原理与说明现代电力系统电压等级越来越高，系统容量越来越大，网络结构也越来越复杂。仅用单机对无穷大系统模型来讨论电力系统，不能全面反映电力系统物理特性，如网络结构的变化，潮流分布，多台发电机并列运行等等.“PS—5G 型电力系统微机监控实验台”是将五台“WDT-IIC 或 WDT—III 型电力系统综合自动化实验台”的发电机组及其控制设备作为各个电源单元组成一个可变环型网络,如图3 所示此电力系统主网按 500KV 电压等级来模拟，MD 母线为 220KV 电压等级，每台发电机按600MW 机组来模拟，无穷大电源短路容量为 6000MVA。A 站、B 站相联通过双回 400KM 长距离线路将功率送入无穷大系统,也可将母联断开分别输送功率。在距离 100KM 的中间站的母线 MF 经联络变压器与 220KV 母线 MD 相联，D 站在轻负荷时向系统输送功率，而当重负荷时则从系统吸收功率（当两组大小不同的 A，B 负荷同时投入时）从而改变潮流方向。C 站，一方面经 70KM 短距离线路与 B 站相联，另一方面与 E 站并联经 200KM 中距离线路与无穷大母线 MG 相联,本站还有地方负荷.此电力网是具有多个节点的环形电力网,通过投切线路，能灵活的改变接线方式，如切除 XLC线路,电力网则变成了一个辐射形网络，如切除 XLF线路,则 C 站、E 站要经过长距离线路向系统输送功率,如 XLC、XLF线路都断开，则电力网变成了 T 型网络等等。在不改变网络主结构前提下，通过分别改变发电机有功、无功来改变潮流的分布，可以通过投、切负荷改变电力网潮流的分布，也可以将双回路线改为单回路线输送来改变电力网潮流的分布，还可以调整无穷大母线电压来改变电力网潮流的分布。在不同的网络结构前提下，针对 XLB线路的三相故障，可进行故障计算分析实验,此时当线路故障时其两端的线路开关 QFC、QFF跳开（开关跳闸时间可整定）。三、实验项目与方法1．网络结构变化对系统潮流的影...
