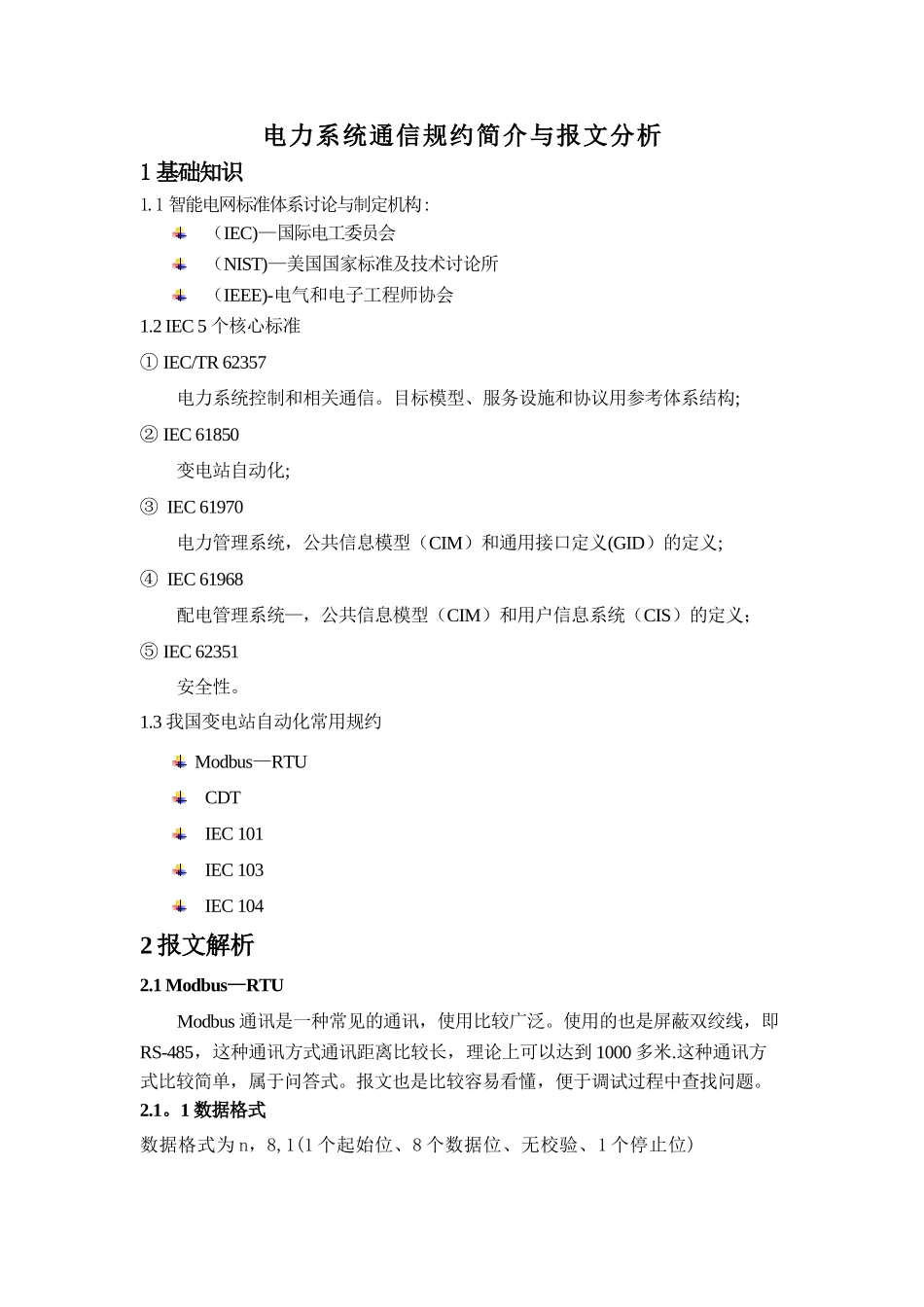

电力系统通信规约简介与报文分析

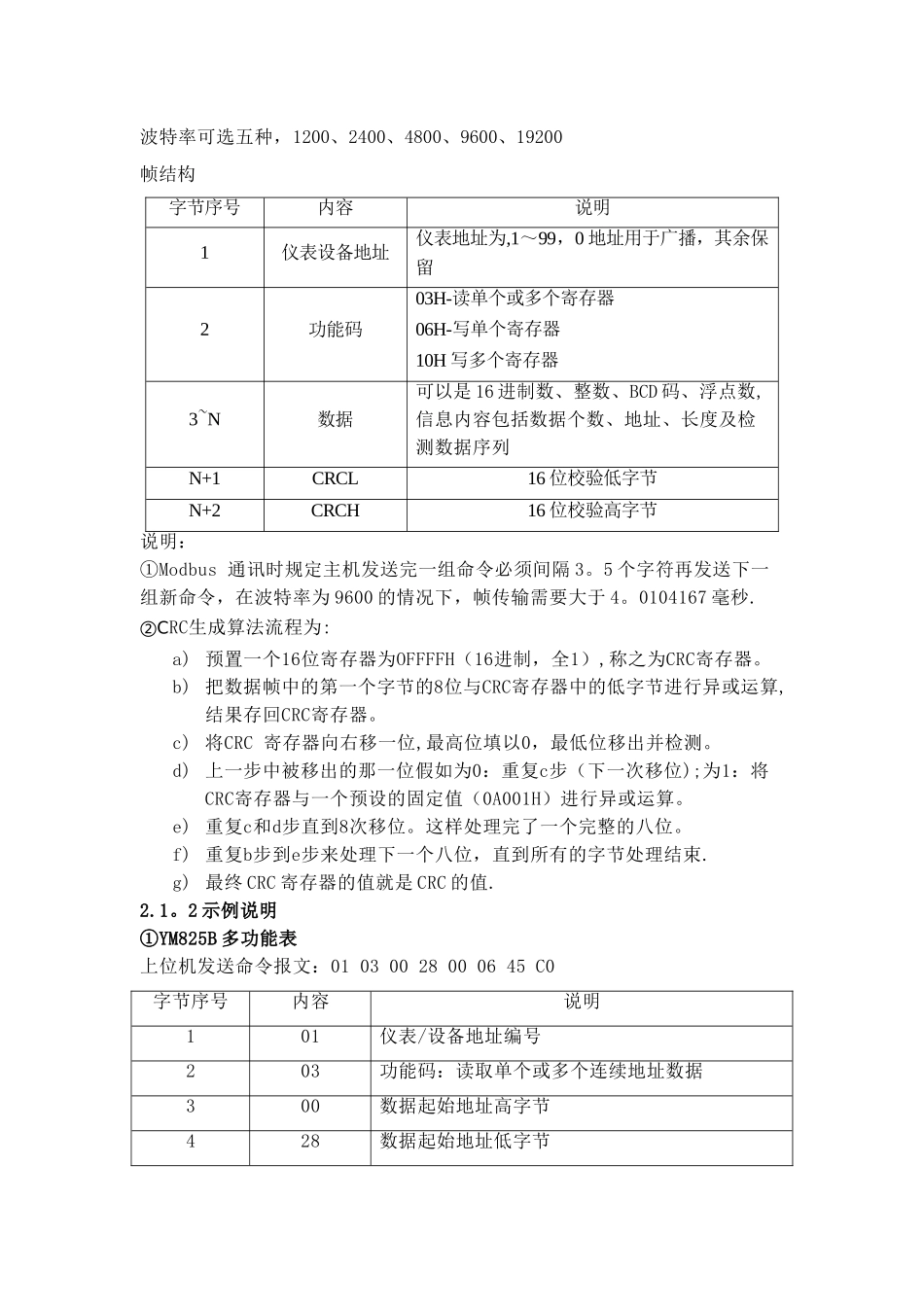

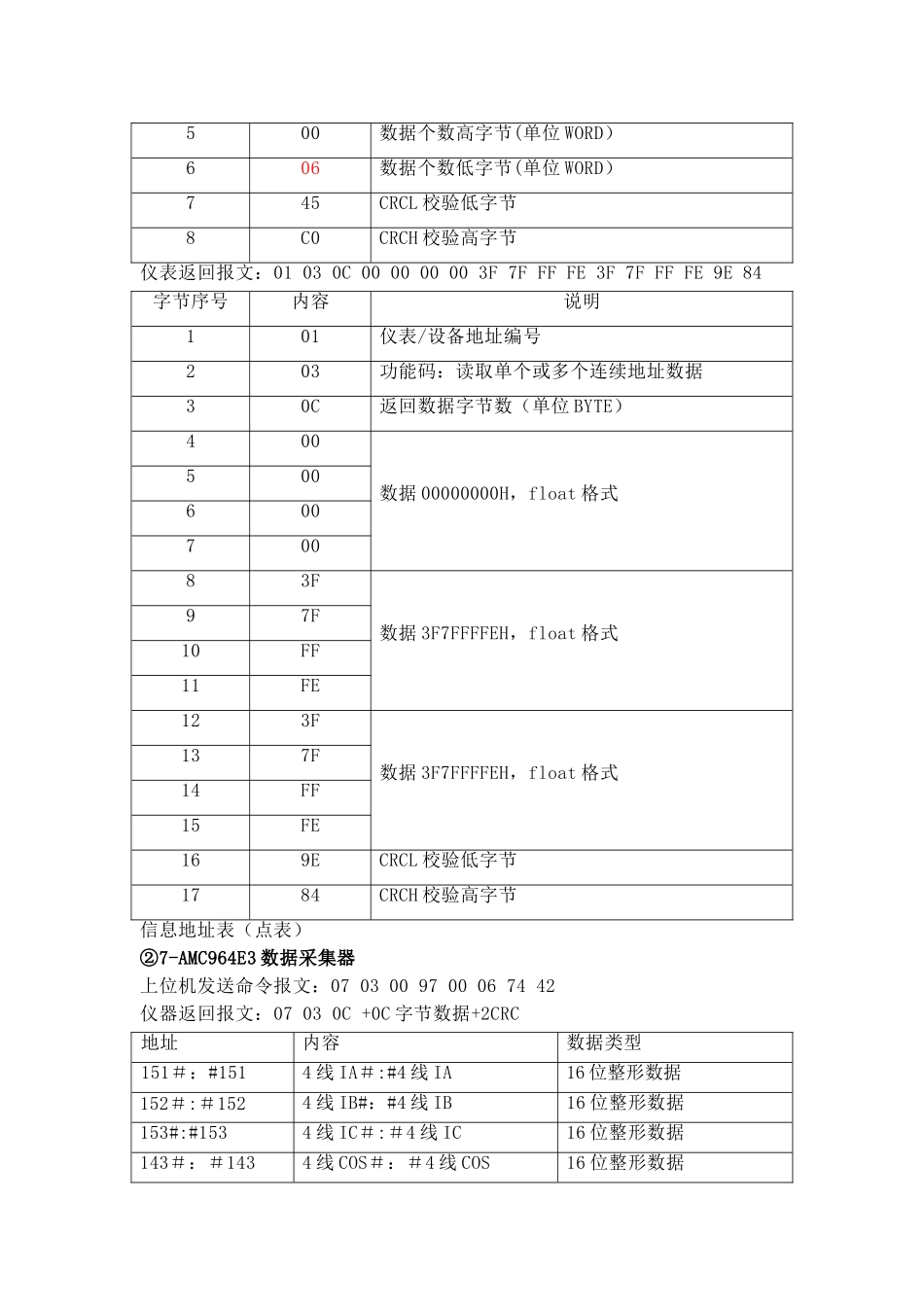

电力系统通信规约简介与报文分析1 基础知识1.1 智能电网标准体系讨论与制定机构:（IEC)—国际电工委员会（NIST)—美国国家标准及技术讨论所（IEEE)-电气和电子工程师协会1.2 IEC 5 个核心标准 ① IEC/TR 62357电力系统控制和相关通信。目标模型、服务设施和协议用参考体系结构; ② IEC 61850变电站自动化; ③ IEC 61970电力管理系统，公共信息模型（CIM）和通用接口定义(GID）的定义; ④ IEC 61968配电管理系统—，公共信息模型（CIM）和用户信息系统（CIS）的定义； ⑤ IEC 62351安全性。1.3 我国变电站自动化常用规约Modbus—RTUCDTIEC 101IEC 103IEC 1042 报文解析2.1 Modbus—RTUModbus 通讯是一种常见的通讯，使用比较广泛。使用的也是屏蔽双绞线，即RS-485，这种通讯方式通讯距离比较长，理论上可以达到 1000 多米.这种通讯方式比较简单，属于问答式。报文也是比较容易看懂，便于调试过程中查找问题。2.1。1 数据格式数据格式为 n，8,1(1 个起始位、8 个数据位、无校验、1 个停止位)波特率可选五种，1200、2400、4800、9600、19200帧结构字节序号内容说明1仪表设备地址仪表地址为,1～99，0 地址用于广播，其余保留2功能码03H-读单个或多个寄存器06H-写单个寄存器10H 写多个寄存器3~N数据可以是 16 进制数、整数、BCD 码、浮点数,信息内容包括数据个数、地址、长度及检测数据序列N+1CRCL16 位校验低字节N+2CRCH16 位校验高字节说明：①Modbus 通讯时规定主机发送完一组命令必须间隔 3。5 个字符再发送下一组新命令，在波特率为 9600 的情况下，帧传输需要大于 4。0104167 毫秒.②CRC生成算法流程为:a) 预置一个16位寄存器为OFFFFH（16进制，全1）,称之为CRC寄存器。b) 把数据帧中的第一个字节的8位与CRC寄存器中的低字节进行异或运算,结果存回CRC寄存器。c) 将CRC 寄存器向右移一位,最高位填以0，最低位移出并检测。d) 上一步中被移出的那一位假如为0：重复c步（下一次移位);为1：将CRC寄存器与一个预设的固定值（0A001H）进行异或运算。e) 重复c和d步直到8次移位。这样处理完了一个完整的八位。f) 重复b步到e步来处理下一个八位，直到所有的字节处理结束.g) 最终 CRC 寄存器的值就是 CRC 的值.2.1。2 示例说明①YM825B 多功能表上位机发送命令报文：01 03 00 28 00 06 45 C0字节序号内容说明101仪表/设备地址编号203功能码：读取单个或多个连续地址数据300数据起始地...
