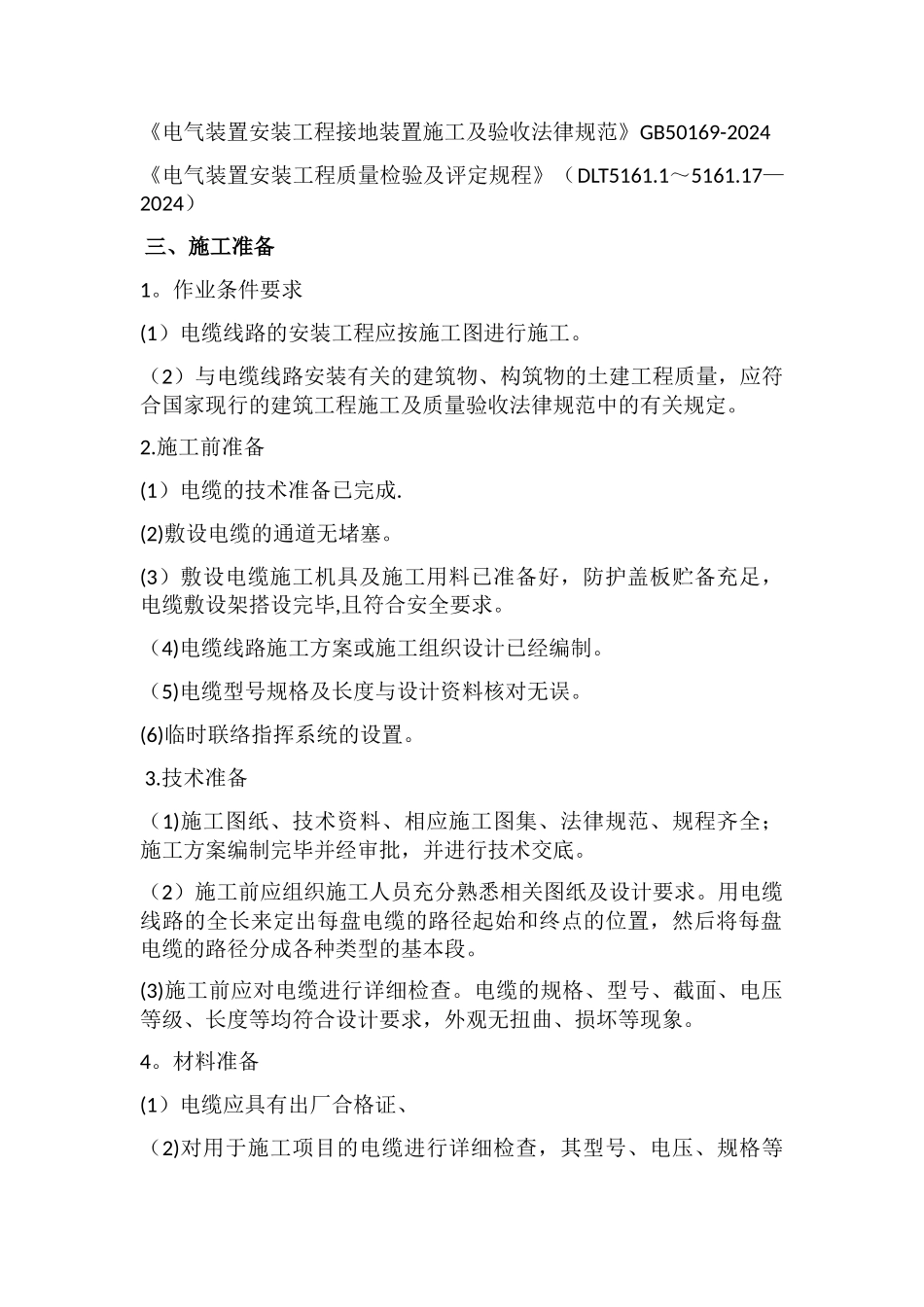

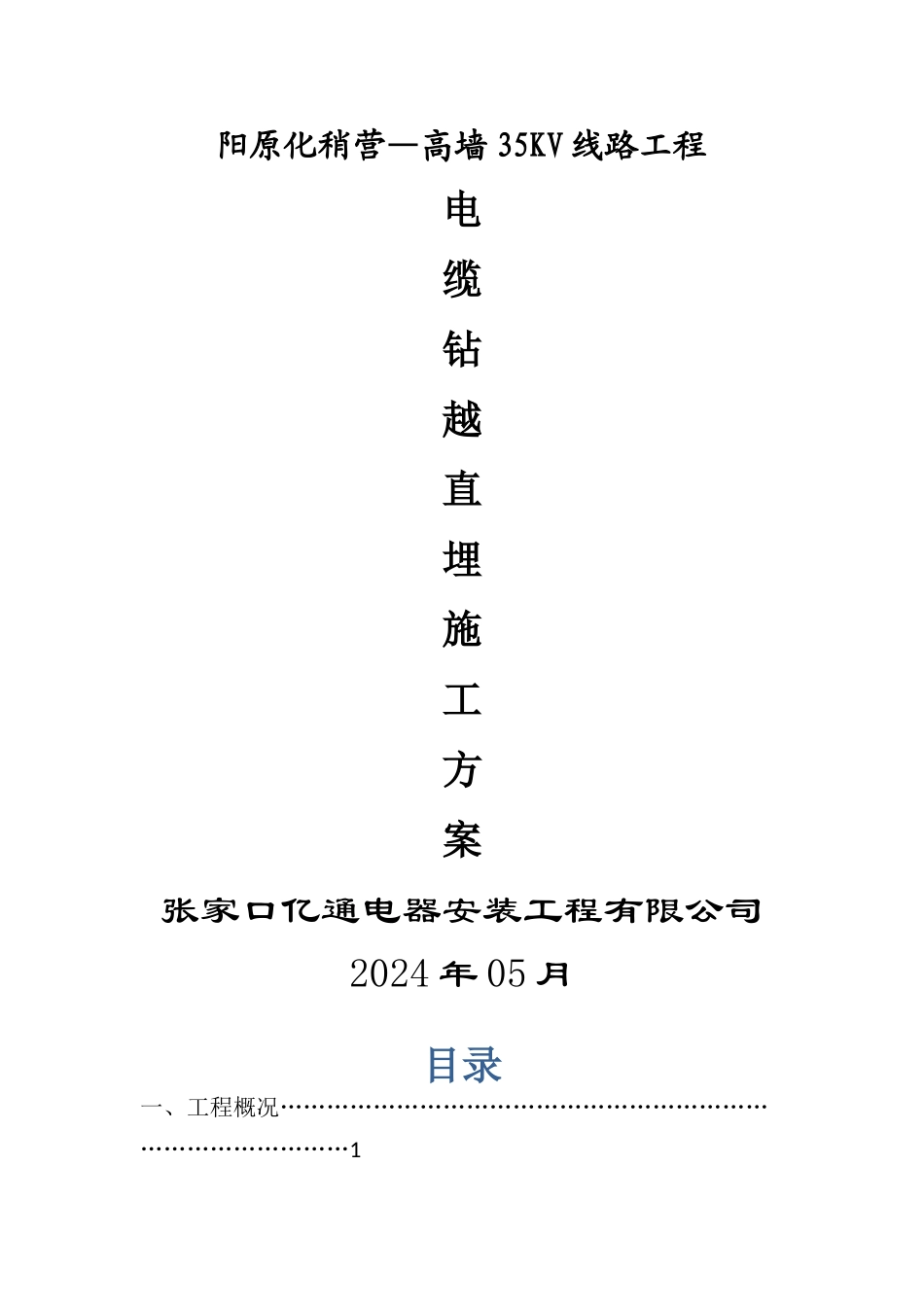

阳原化稍营—高墙 35KV 线路工程电缆钻越直埋施工方案张家口亿通电器安装工程有限公司2024 年 05 月目录一、工程概况………………………………………………………………………………1二、编制说明及依据………………………………………………………。。…………4三、施工准备………………………………………………………………………。………5四、施工工序…………………………………………………………………………。……6五、质量检测检验应达到的标准及检测方法…………………………….。10六、质量与安全……………………………………………………………………。……。11七、电缆成品保护…………………………………………………………。.…………..12电缆直埋钻越施工方案一、工程概况 1、化稍营-高墙 35kV 线路工程。 位于河北张家口西南部张家口地区的阳原县境内，距离张家口市 120km，距离阳原县城 45Km。 N5—N6 电缆钻越大秦铁路涵洞施工。 2、施工注意事项：本工程采纳小型挖掘机人工配合进行作业施工，沟槽开挖作业时，配备安全技术人员进行现场指挥作业，挖掘机内配备对讲机，如遇作业有安全隐患情况，对讲机可以进行及时制止.二、编制说明及依据 1。本工程设计图纸及其有关的技术资料。2.本公司施工安全措施及电缆敷设技术交底 3.相关的技术法律规范及标准图集： 《电缆敷设》D101～7(2024) 《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024 《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—2024） 三、施工准备 1。作业条件要求 (1）电缆线路的安装工程应按施工图进行施工。 （2）与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收法律规范中的有关规定。 2.施工前准备 (1）电缆的技术准备已完成.(2)敷设电缆的通道无堵塞。 (3）敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕,且符合安全要求。 （4)电缆线路施工方案或施工组织设计已经编制。（5)电缆型号规格及长度与设计资料核对无误。(6)临时联络指挥系统的设置。 3.技术准备 （1)施工图纸、技术资料、相应施工图集、法律规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。 （2）施工前应组织施工人员充分熟悉相关图纸及设计要求。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段...
