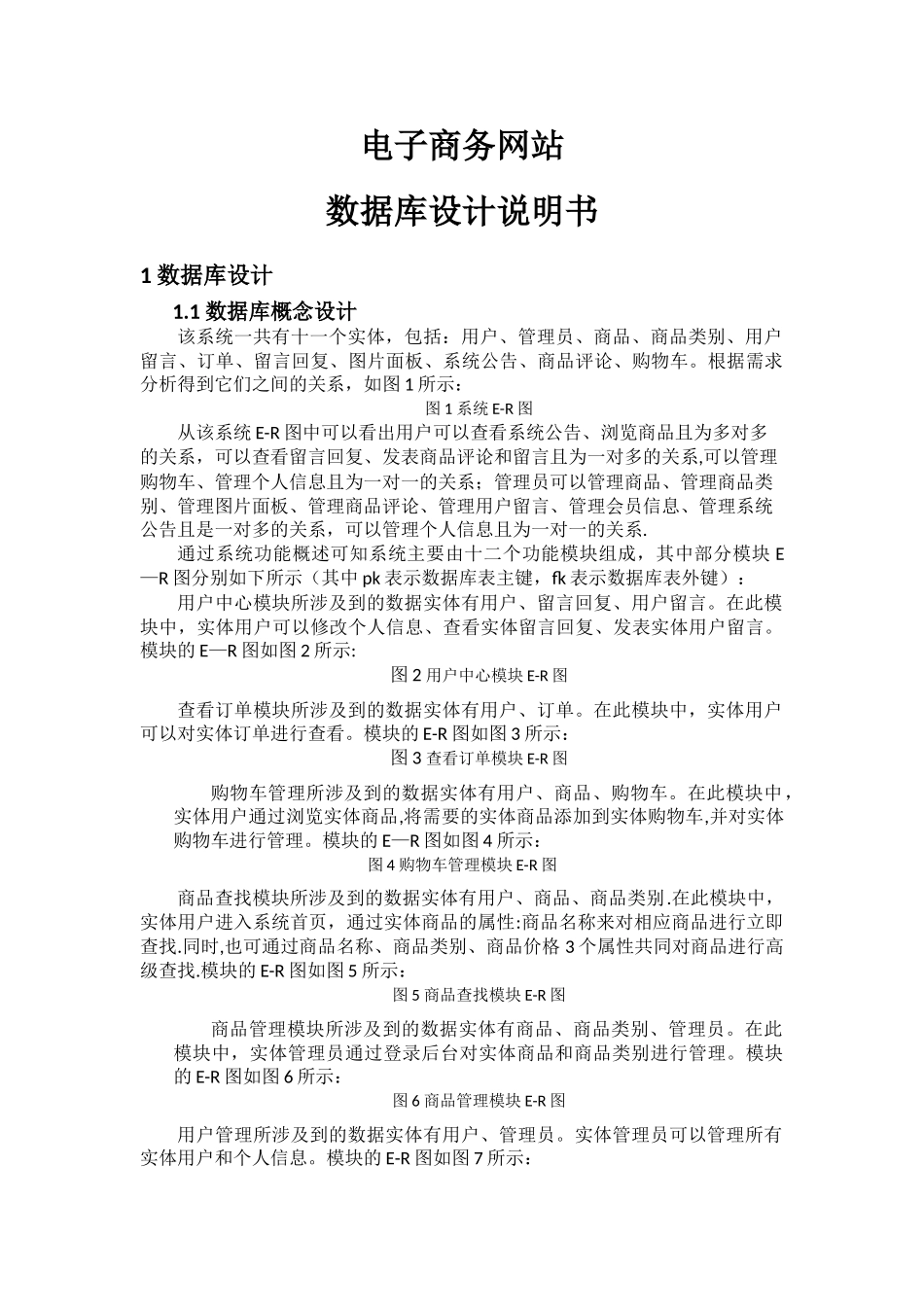

电子商务网站数据库设计说明书1 数据库设计1.1 数据库概念设计该系统一共有十一个实体，包括：用户、管理员、商品、商品类别、用户留言、订单、留言回复、图片面板、系统公告、商品评论、购物车。根据需求分析得到它们之间的关系，如图 1 所示：图 1 系统 E-R 图从该系统 E-R 图中可以看出用户可以查看系统公告、浏览商品且为多对多的关系，可以查看留言回复、发表商品评论和留言且为一对多的关系,可以管理购物车、管理个人信息且为一对一的关系；管理员可以管理商品、管理商品类别、管理图片面板、管理商品评论、管理用户留言、管理会员信息、管理系统公告且是一对多的关系，可以管理个人信息且为一对一的关系.通过系统功能概述可知系统主要由十二个功能模块组成，其中部分模块 E—R 图分别如下所示（其中 pk 表示数据库表主键，fk 表示数据库表外键）：用户中心模块所涉及到的数据实体有用户、留言回复、用户留言。在此模块中，实体用户可以修改个人信息、查看实体留言回复、发表实体用户留言。模块的 E—R 图如图 2 所示:图 2 用户中心模块 E-R 图查看订单模块所涉及到的数据实体有用户、订单。在此模块中，实体用户可以对实体订单进行查看。模块的 E-R 图如图 3 所示：图 3 查看订单模块 E-R 图购物车管理所涉及到的数据实体有用户、商品、购物车。在此模块中，实体用户通过浏览实体商品,将需要的实体商品添加到实体购物车,并对实体购物车进行管理。模块的 E—R 图如图 4 所示：图 4 购物车管理模块 E-R 图商品查找模块所涉及到的数据实体有用户、商品、商品类别.在此模块中，实体用户进入系统首页，通过实体商品的属性:商品名称来对相应商品进行立即查找.同时,也可通过商品名称、商品类别、商品价格 3 个属性共同对商品进行高级查找.模块的 E-R 图如图 5 所示：图 5 商品查找模块 E-R 图商品管理模块所涉及到的数据实体有商品、商品类别、管理员。在此模块中，实体管理员通过登录后台对实体商品和商品类别进行管理。模块的 E-R 图如图 6 所示：图 6 商品管理模块 E-R 图用户管理所涉及到的数据实体有用户、管理员。实体管理员可以管理所有实体用户和个人信息。模块的 E-R 图如图 7 所示：图 7 用户管理模块 E—R 图订单管理所涉及到的数据实体有购物车、订单、管理员。用户通过提交实体购物车生成实体订单,实体管理员管理所有实体用户订单。模块的 E-R 图如图8 所示：图...
