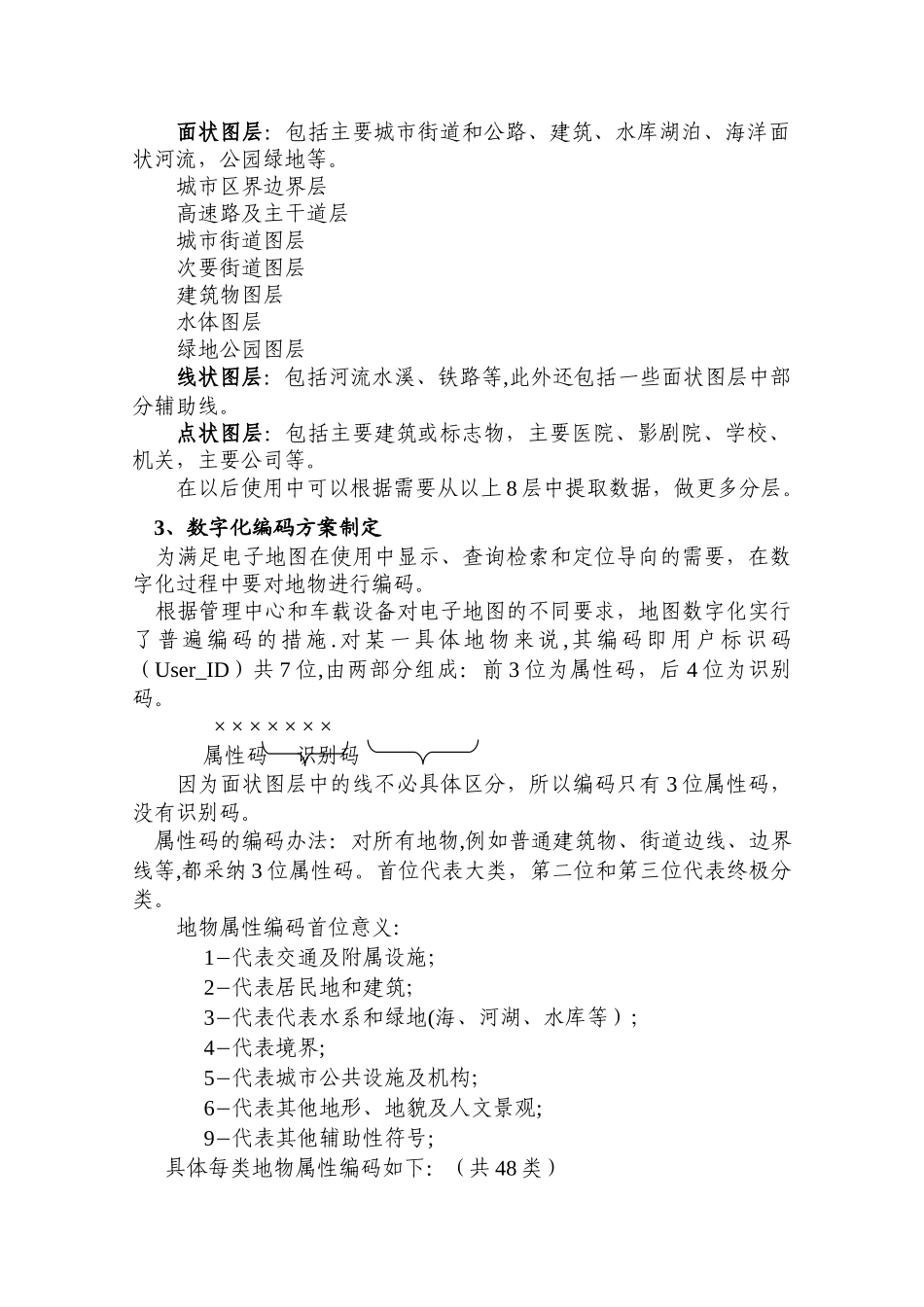

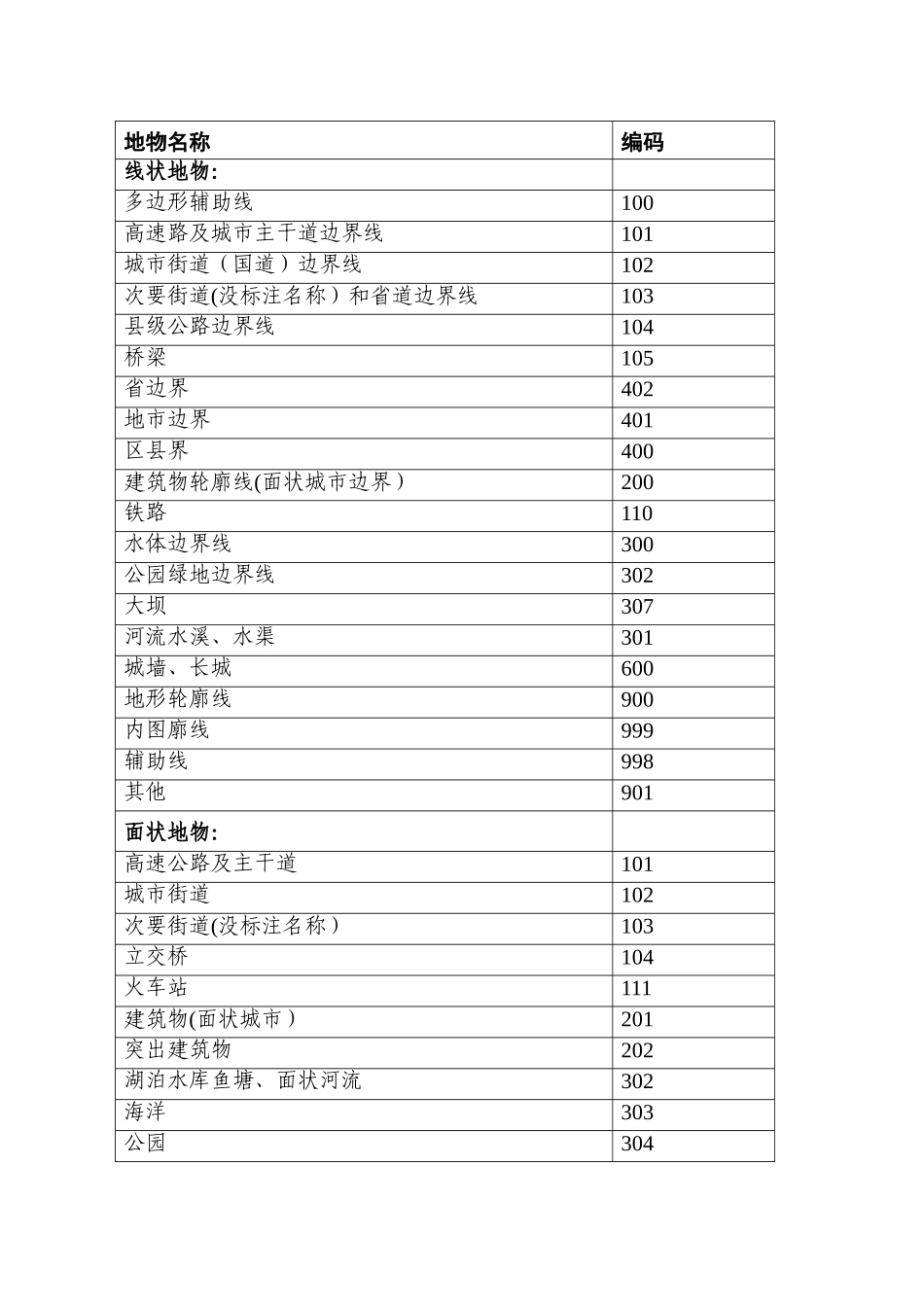

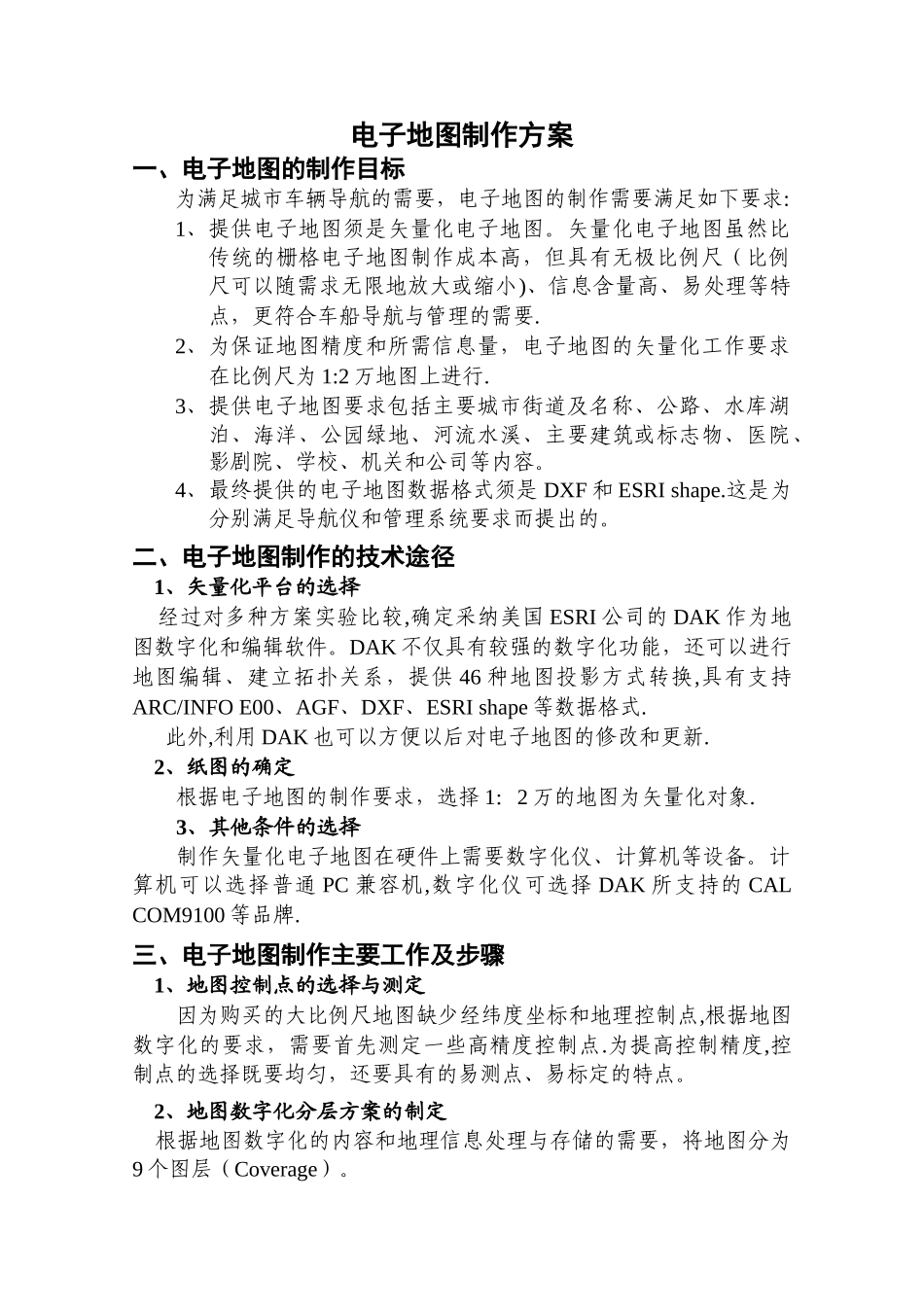

电子地图制作方案一、电子地图的制作目标为满足城市车辆导航的需要，电子地图的制作需要满足如下要求:1、提供电子地图须是矢量化电子地图。矢量化电子地图虽然比传统的栅格电子地图制作成本高，但具有无极比例尺（比例尺可以随需求无限地放大或缩小)、信息含量高、易处理等特点，更符合车船导航与管理的需要.2、为保证地图精度和所需信息量，电子地图的矢量化工作要求在比例尺为 1:2 万地图上进行.3、提供电子地图要求包括主要城市街道及名称、公路、水库湖泊、海洋、公园绿地、河流水溪、主要建筑或标志物、医院、影剧院、学校、机关和公司等内容。4、最终提供的电子地图数据格式须是 DXF 和 ESRI shape.这是为分别满足导航仪和管理系统要求而提出的。二、电子地图制作的技术途径 1、矢量化平台的选择 经过对多种方案实验比较,确定采纳美国 ESRI 公司的 DAK 作为地图数字化和编辑软件。DAK 不仅具有较强的数字化功能，还可以进行地图编辑、建立拓扑关系，提供 46 种地图投影方式转换,具有支持ARC/INFO E00、AGF、DXF、ESRI shape 等数据格式.此外,利用 DAK 也可以方便以后对电子地图的修改和更新. 2、纸图的确定根据电子地图的制作要求，选择 1：2 万的地图为矢量化对象.3、其他条件的选择制作矢量化电子地图在硬件上需要数字化仪、计算机等设备。计算机可以选择普通 PC 兼容机,数字化仪可选择 DAK 所支持的 CAL COM9100 等品牌.三、电子地图制作主要工作及步骤 1、地图控制点的选择与测定因为购买的大比例尺地图缺少经纬度坐标和地理控制点,根据地图数字化的要求，需要首先测定一些高精度控制点.为提高控制精度,控制点的选择既要均匀，还要具有的易测点、易标定的特点。 2、地图数字化分层方案的制定 根据地图数字化的内容和地理信息处理与存储的需要，将地图分为9 个图层（Coverage）。面状图层：包括主要城市街道和公路、建筑、水库湖泊、海洋面状河流，公园绿地等。城市区界边界层高速路及主干道层城市街道图层次要街道图层建筑物图层水体图层绿地公园图层线状图层：包括河流水溪、铁路等,此外还包括一些面状图层中部分辅助线。点状图层：包括主要建筑或标志物，主要医院、影剧院、学校、机关，主要公司等。在以后使用中可以根据需要从以上 8 层中提取数据，做更多分层。 3、数字化编码方案制定 为满足电子地图在使用中显示、查询检索和定位导向的需要，在数字化过程中要对地物进行编码。 根据管理中...
