电子技能考核标准VIP专享

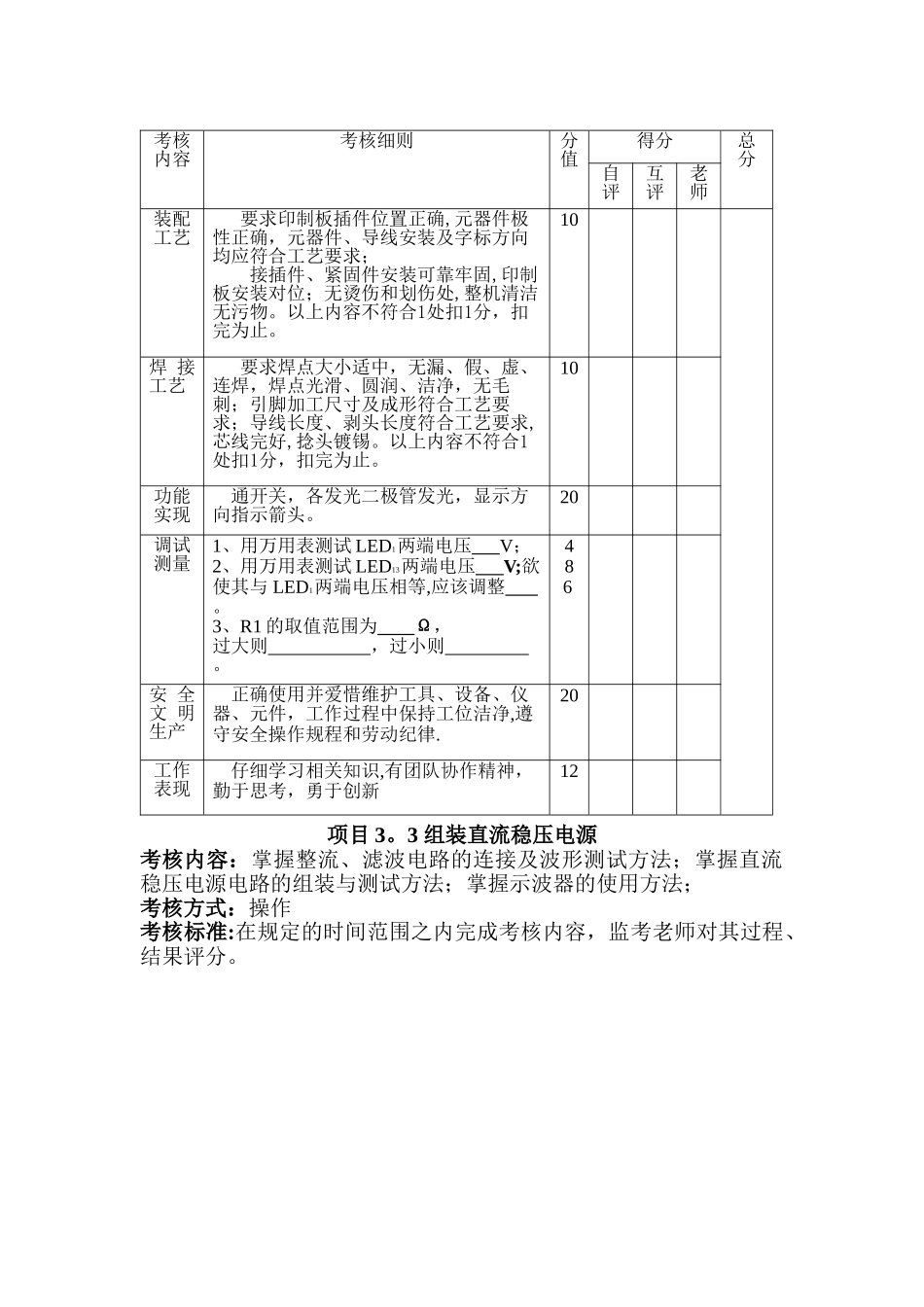

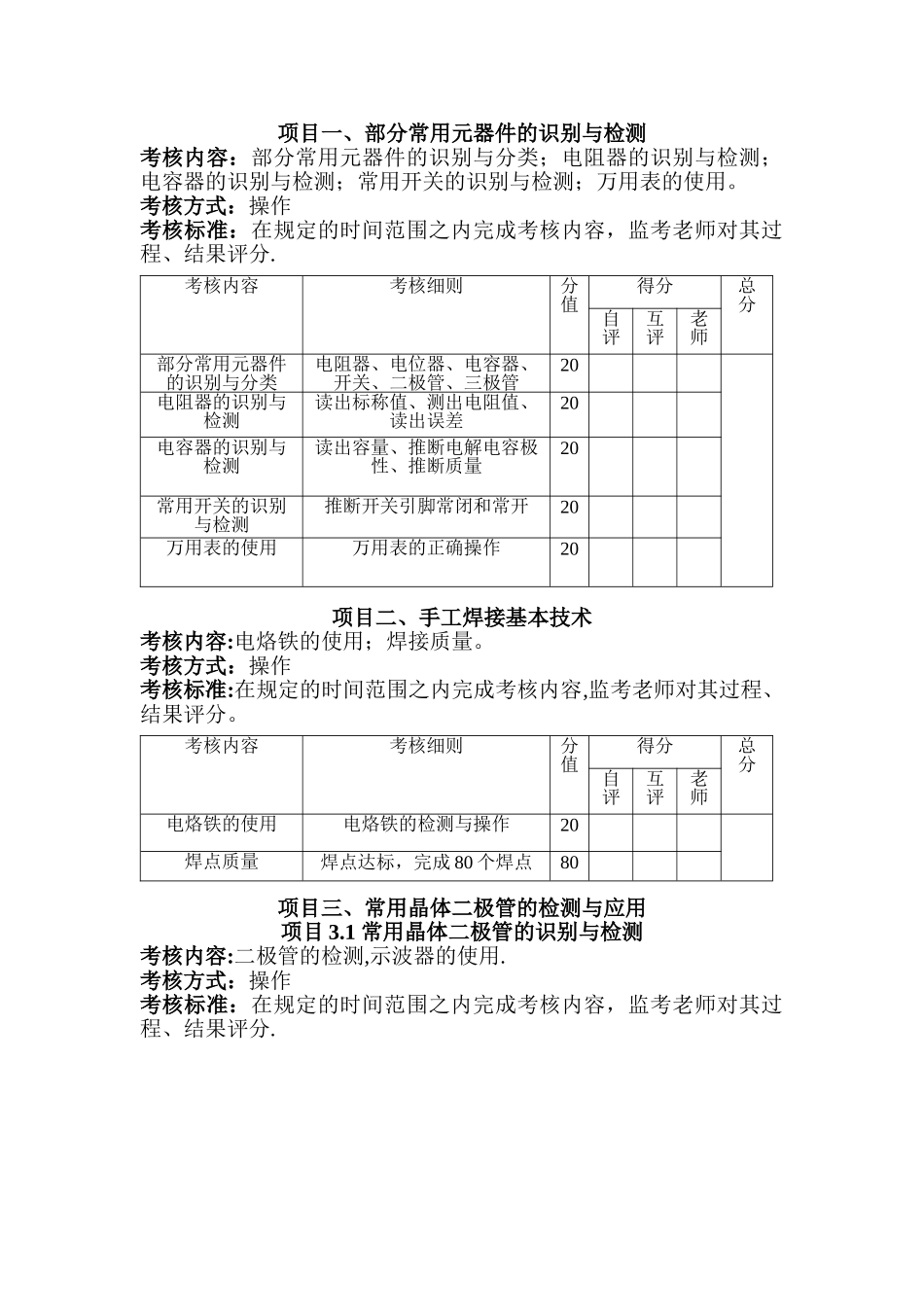

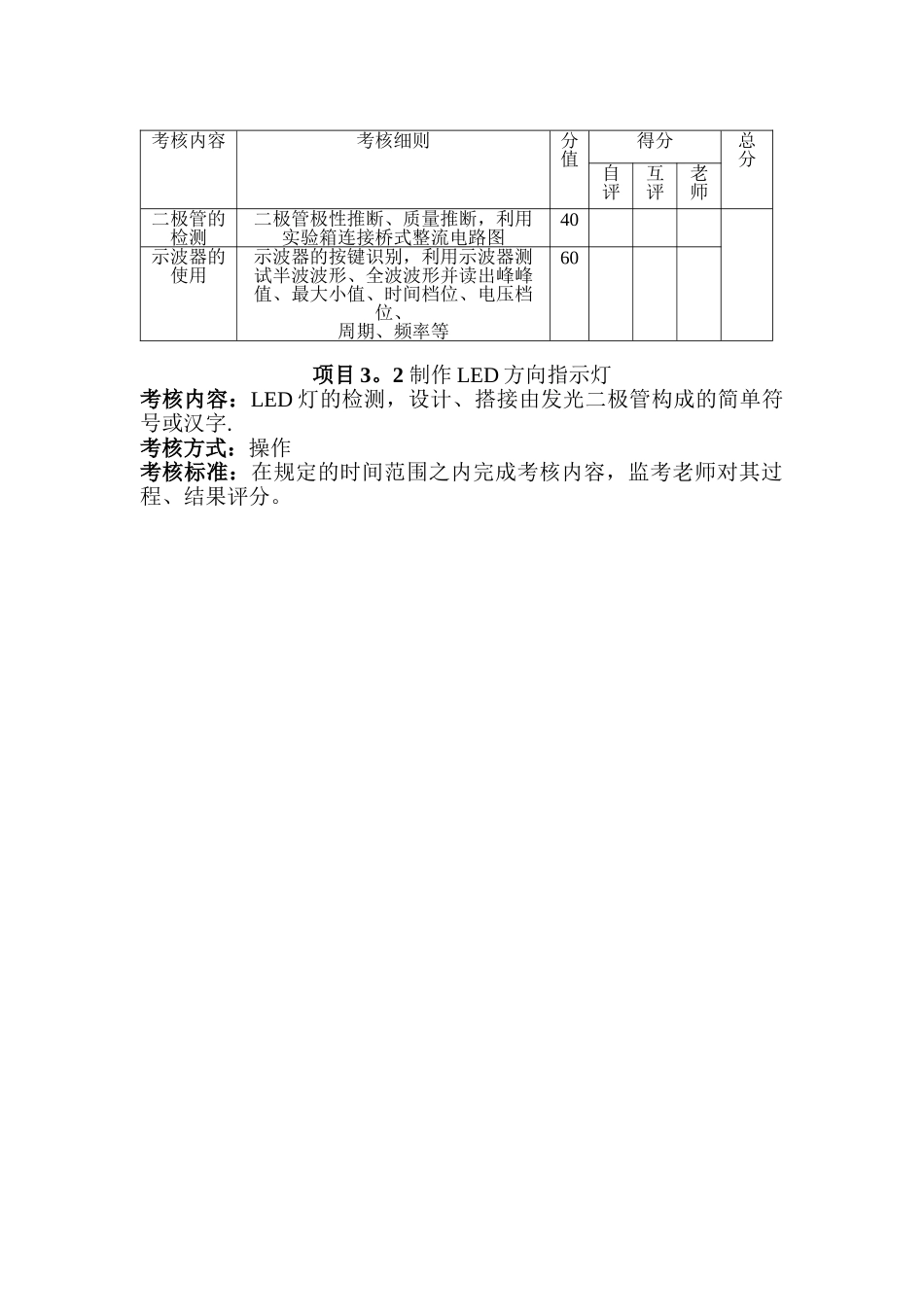

项目一、部分常用元器件的识别与检测考核内容：部分常用元器件的识别与分类；电阻器的识别与检测；电容器的识别与检测；常用开关的识别与检测；万用表的使用。考核方式：操作考核标准：在规定的时间范围之内完成考核内容，监考老师对其过程、结果评分.项目二、手工焊接基本技术考核内容:电烙铁的使用；焊接质量。考核方式：操作考核标准:在规定的时间范围之内完成考核内容,监考老师对其过程、结果评分。项目三、常用晶体二极管的检测与应用项目 3.1 常用晶体二极管的识别与检测考核内容:二极管的检测,示波器的使用.考核方式：操作考核标准：在规定的时间范围之内完成考核内容，监考老师对其过程、结果评分.考核内容考核细则分 值得分总分自评互评老师部分常用元器件的识别与分类电阻器、电位器、电容器、开关、二极管、三极管20电阻器的识别与检测读出标称值、测出电阻值、读出误差20电容器的识别与检测读出容量、推断电解电容极性、推断质量20常用开关的识别与检测推断开关引脚常闭和常开20万用表的使用万用表的正确操作20考核内容考核细则分 值得分总分自评互评老师电烙铁的使用电烙铁的检测与操作20焊点质量焊点达标，完成 80 个焊点80项目 3。2 制作 LED 方向指示灯考核内容：LED 灯的检测，设计、搭接由发光二极管构成的简单符号或汉字.考核方式：操作考核标准：在规定的时间范围之内完成考核内容，监考老师对其过程、结果评分。考核内容考核细则分 值得分总分自评互评老师二极管的检测二极管极性推断、质量推断，利用实验箱连接桥式整流电路图40示波器的使用示波器的按键识别，利用示波器测试半波波形、全波波形并读出峰峰值、最大小值、时间档位、电压档位、周期、频率等60项目 3。3 组装直流稳压电源考核内容：掌握整流、滤波电路的连接及波形测试方法；掌握直流稳压电源电路的组装与测试方法；掌握示波器的使用方法；考核方式：操作考核标准:在规定的时间范围之内完成考核内容，监考老师对其过程、结果评分。考核内容考核细则分 值得分总分自评互评老师装配工艺要求印制板插件位置正确,元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固,印制板安装对位；无烫伤和划伤处,整机清洁无污物。以上内容不符合1处扣1分，扣完为止。10焊 接工艺要求焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、洁净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求,芯...
