电子秒表的设计

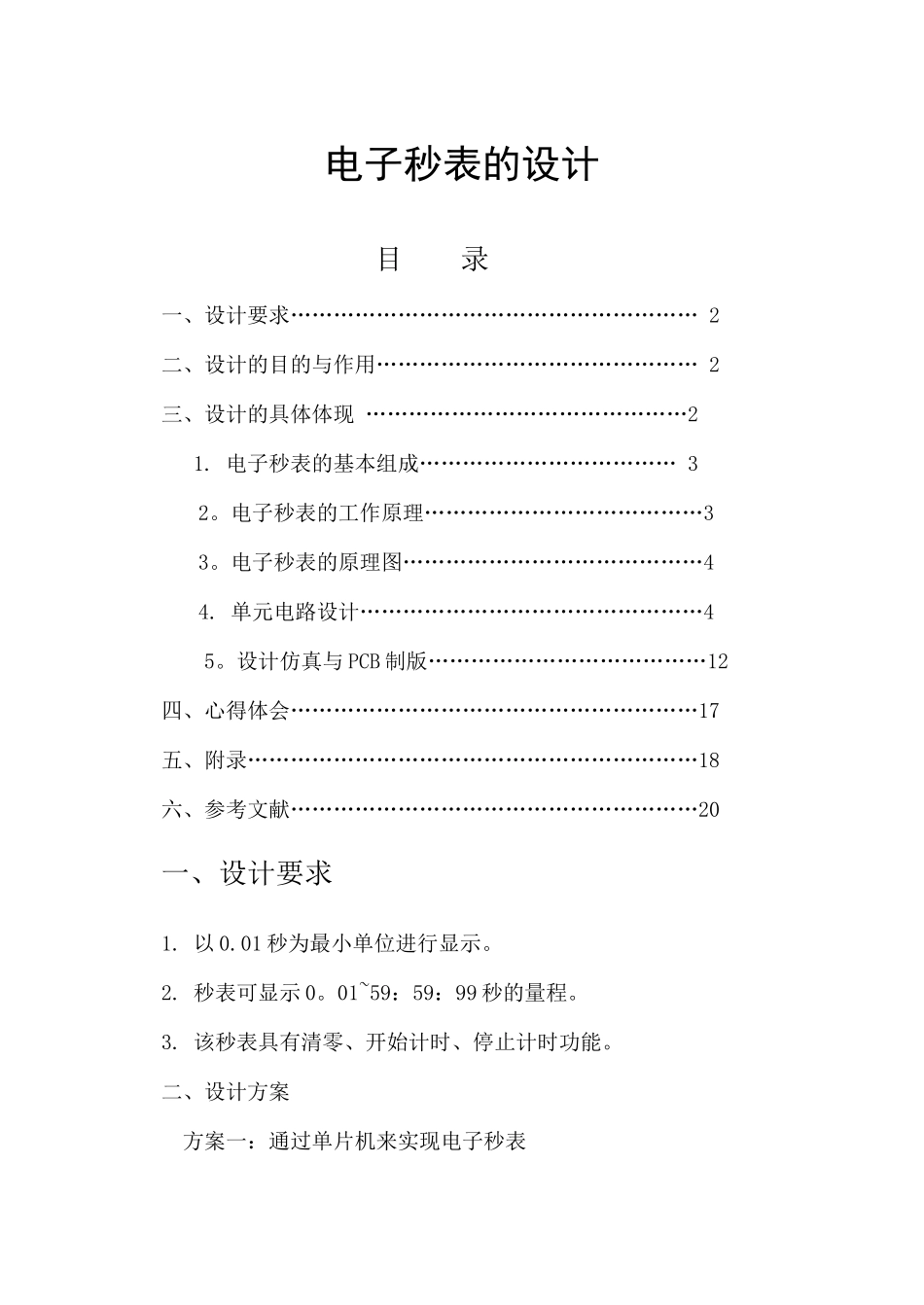

电子秒表的设计_第1页
1/12

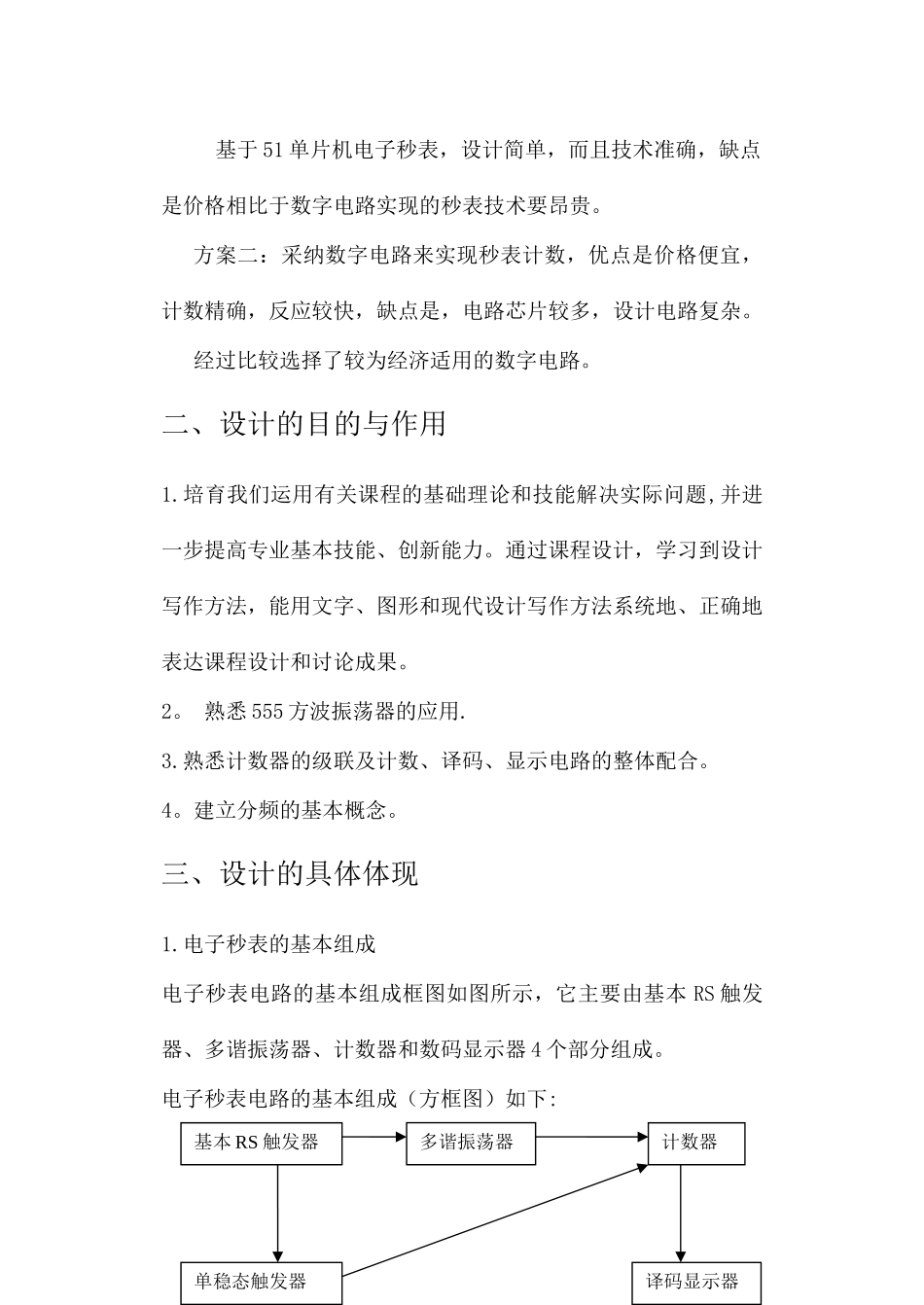

电子秒表的设计_第2页
2/12

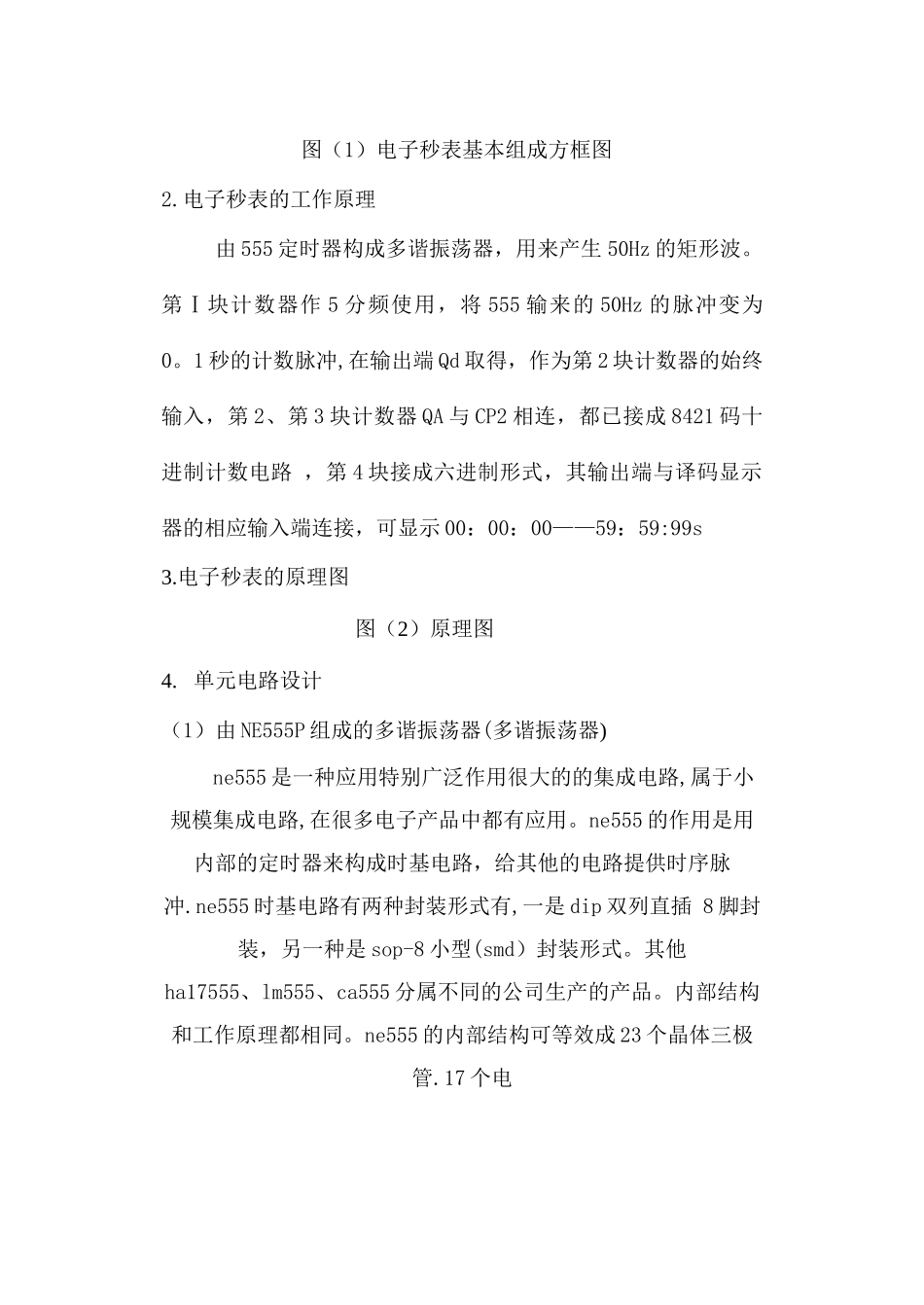

电子秒表的设计_第3页
3/12
电子秒表的设计目 录一、设计要求………………………………………………… 2二、设计的目的与作用……………………………………… 2三、设计的具体体现 ………………………………………2 1. 电子秒表的基本组成……………………………… 32。电子秒表的工作原理…………………………………33。电子秒表的原理图……………………………………44. 单元电路设计…………………………………………4 5。设计仿真与 PCB 制版…………………………………12四、心得体会…………………………………………………17五、附录………………………………………………………18六、参考文献…………………………………………………20一、设计要求1. 以 0.01 秒为最小单位进行显示。2. 秒表可显示 0。01~59:59:99 秒的量程。3. 该秒表具有清零、开始计时、停止计时功能。二、设计方案 方案一:通过单片机来实现电子秒表 基于 51 单片机电子秒表,设计简单,而且技术准确,缺点是价格相比于数字电路实现的秒表技术要昂贵。方案二:采纳数字电路来实现秒表计数,优点是价格便宜,计数精确,反应较快,缺点是,电路芯片较多,设计电路复杂。经过比较选择了较为经济适用的数字电路。二、设计的目的与作用1.培育我们运用有关课程的基础理论和技能解决实际问题,并进一步提高专业基本技能、创新能力。通过课程设计,学习到设计写作方法,能用文字、图形和现代设计写作方法系统地、正确地表达课程设计和讨论成果。2。 熟悉 555 方波振荡器的应用.3.熟悉计数器的级联及计数、译码、显示电路的整体配合。4。建立分频的基本概念。三、设计的具体体现1.电子秒表的基本组成电子秒表电路的基本组成框图如图所示,它主要由基本 RS 触发器、多谐振荡器、计数器和数码显示器 4 个部分组成。电子秒表电路的基本组成(方框图)如下:基本 RS 触发器多谐振荡器单稳态触发器计数器译码显示器图(1)电子秒表基本组成方框图2.电子秒表的工作原理由 555 定时器构成多谐振荡器,用来产生 50Hz 的矩形波。第Ⅰ块计数器作 5 分频使用,将 555 输来的 50Hz 的脉冲变为0。1 秒的计数脉冲,在输出端 Qd 取得,作为第 2 块计数器的始终输入,第 2、第 3 块计数器 QA 与 CP2 相连,都已接成 8421 码十进制计数电路 ,第 4 块接成六进制形式,其输出端与译码显示器的相应输入端连接,可显示 00:00:00——59:59:99s 3.电子秒表的原理...
