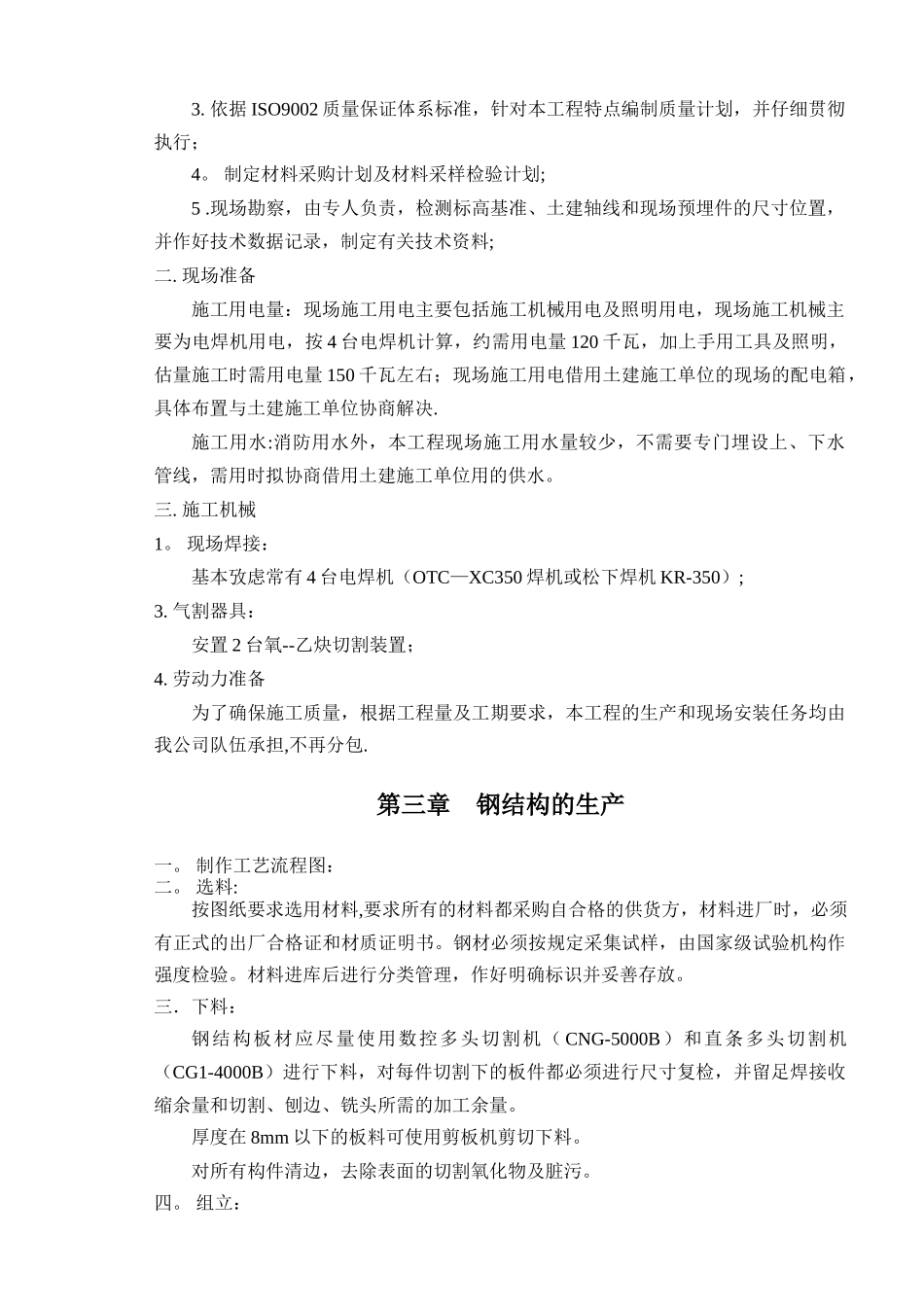

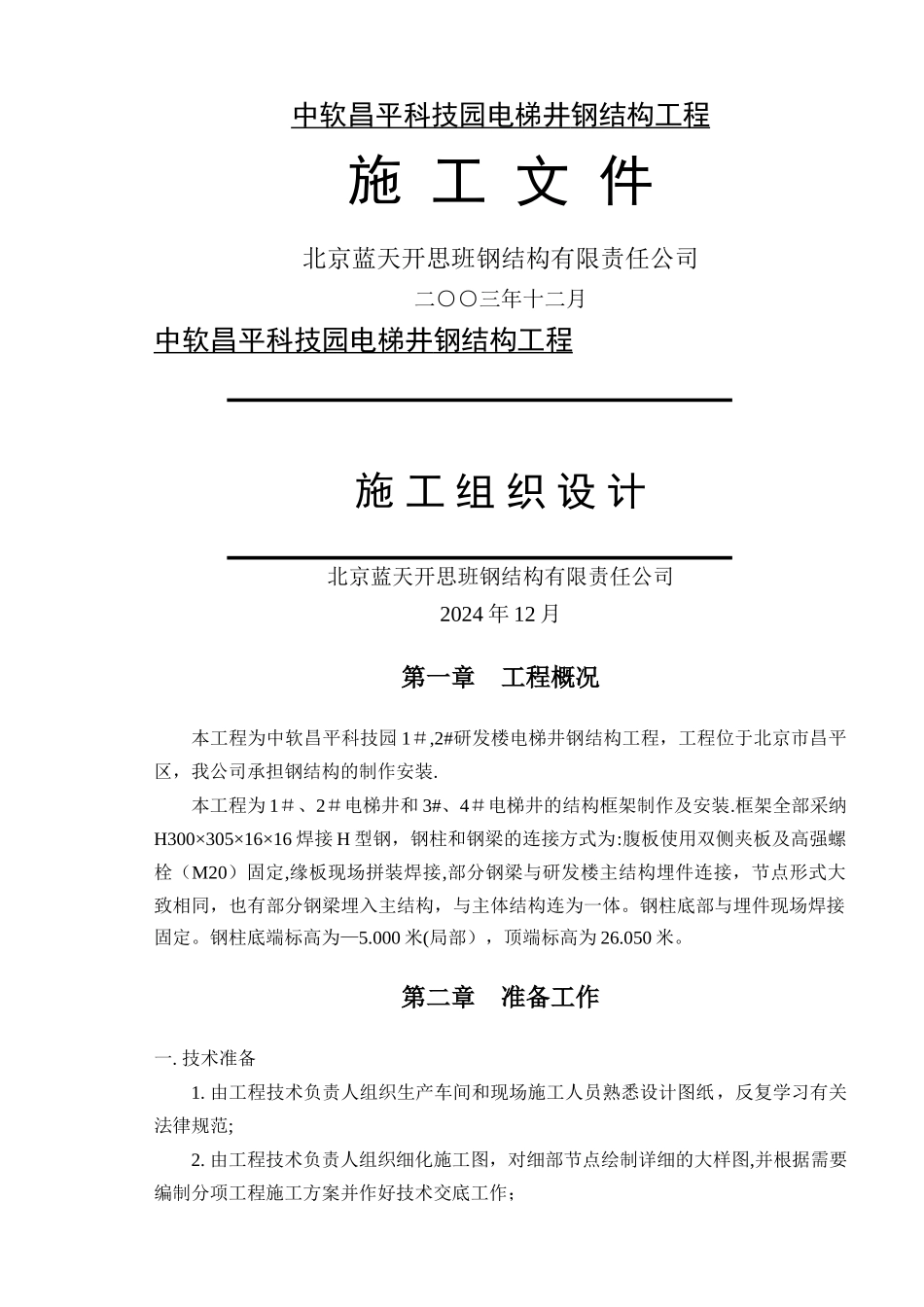

中软昌平科技园电梯井 钢结构工程 施 工 文 件北京蓝天开思班钢结构有限责任公司二○○三年十二月中软昌平科技园电梯井 钢结构工程 施 工 组 织 设 计北京蓝天开思班钢结构有限责任公司2024 年 12 月第一章 工程概况本工程为中软昌平科技园 1＃,2#研发楼电梯井钢结构工程，工程位于北京市昌平区，我公司承担钢结构的制作安装.本工程为 1＃、2＃电梯井和 3#、4＃电梯井的结构框架制作及安装.框架全部采纳H300×305×16×16 焊接 H 型钢，钢柱和钢梁的连接方式为:腹板使用双侧夹板及高强螺栓（M20）固定,缘板现场拼装焊接,部分钢梁与研发楼主结构埋件连接，节点形式大致相同，也有部分钢梁埋入主结构，与主体结构连为一体。钢柱底部与埋件现场焊接固定。钢柱底端标高为—5.000 米(局部），顶端标高为 26.050 米。第二章 准备工作一. 技术准备1. 由工程技术负责人组织生产车间和现场施工人员熟悉设计图纸，反复学习有关法律规范;2. 由工程技术负责人组织细化施工图，对细部节点绘制详细的大样图,并根据需要编制分项工程施工方案并作好技术交底工作；3. 依据 ISO9002 质量保证体系标准，针对本工程特点编制质量计划，并仔细贯彻执行；4。 制定材料采购计划及材料采样检验计划;5 .现场勘察，由专人负责，检测标高基准、土建轴线和现场预埋件的尺寸位置，并作好技术数据记录，制定有关技术资料;二. 现场准备施工用电量：现场施工用电主要包括施工机械用电及照明用电，现场施工机械主要为电焊机用电，按 4 台电焊机计算，约需用电量 120 千瓦，加上手用工具及照明，估量施工时需用电量 150 千瓦左右；现场施工用电借用土建施工单位的现场的配电箱，具体布置与土建施工单位协商解决.施工用水:消防用水外，本工程现场施工用水量较少，不需要专门埋设上、下水管线，需用时拟协商借用土建施工单位用的供水。 三. 施工机械1。 现场焊接：基本攷虑常有 4 台电焊机（OTC—XC350 焊机或松下焊机 KR-350）;3. 气割器具：安置 2 台氧--乙炔切割装置；4. 劳动力准备为了确保施工质量，根据工程量及工期要求，本工程的生产和现场安装任务均由我公司队伍承担,不再分包. 第三章 钢结构的生产一。 制作工艺流程图：二。 选料:按图纸要求选用材料,要求所有的材料都采购自合格的供货方，材料进厂时，必须有正式的出厂合格证和材质证明书。钢材必须按规定采集试样，由国家级试验机构作强度检验。材料进库后进行分类...
