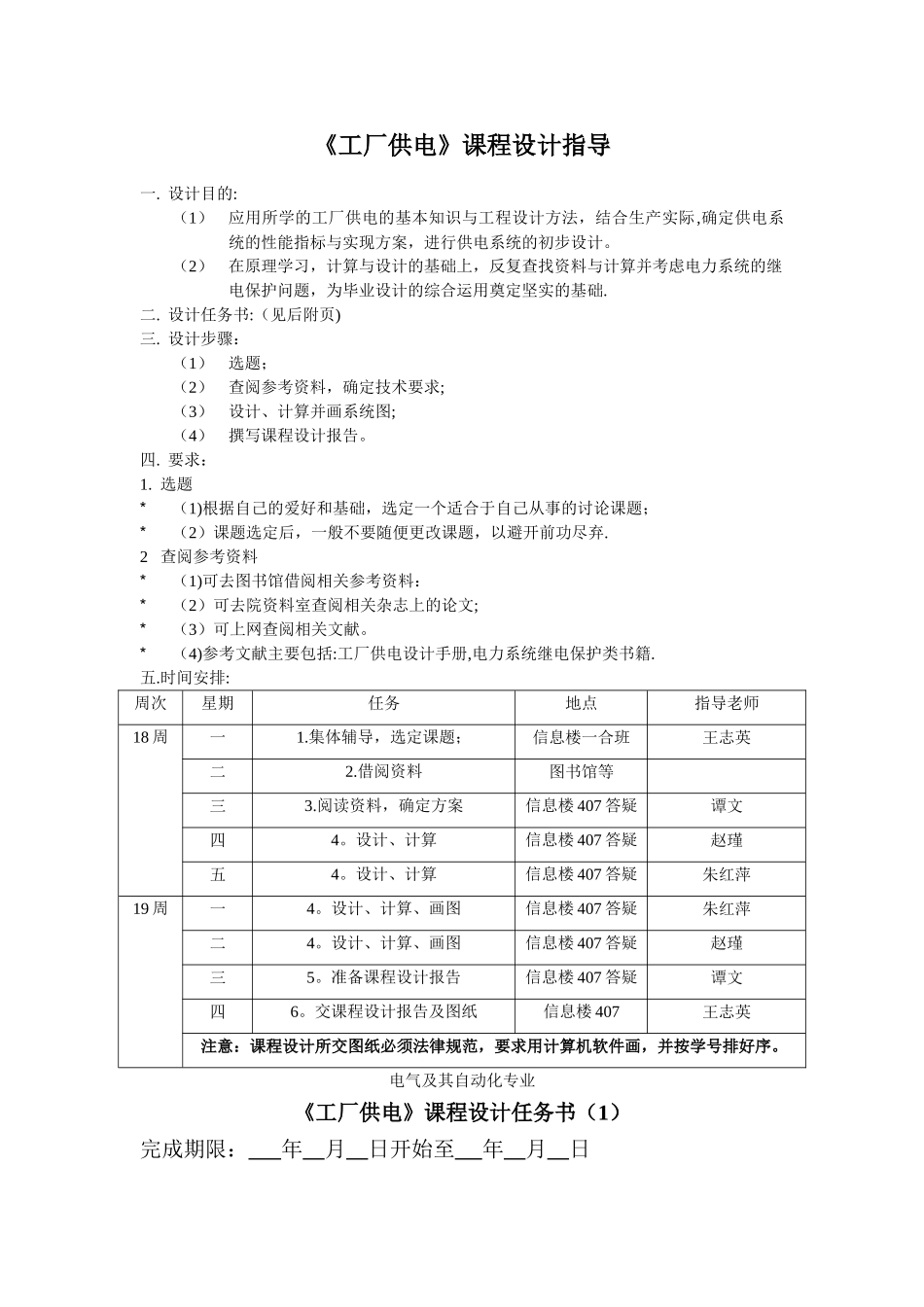

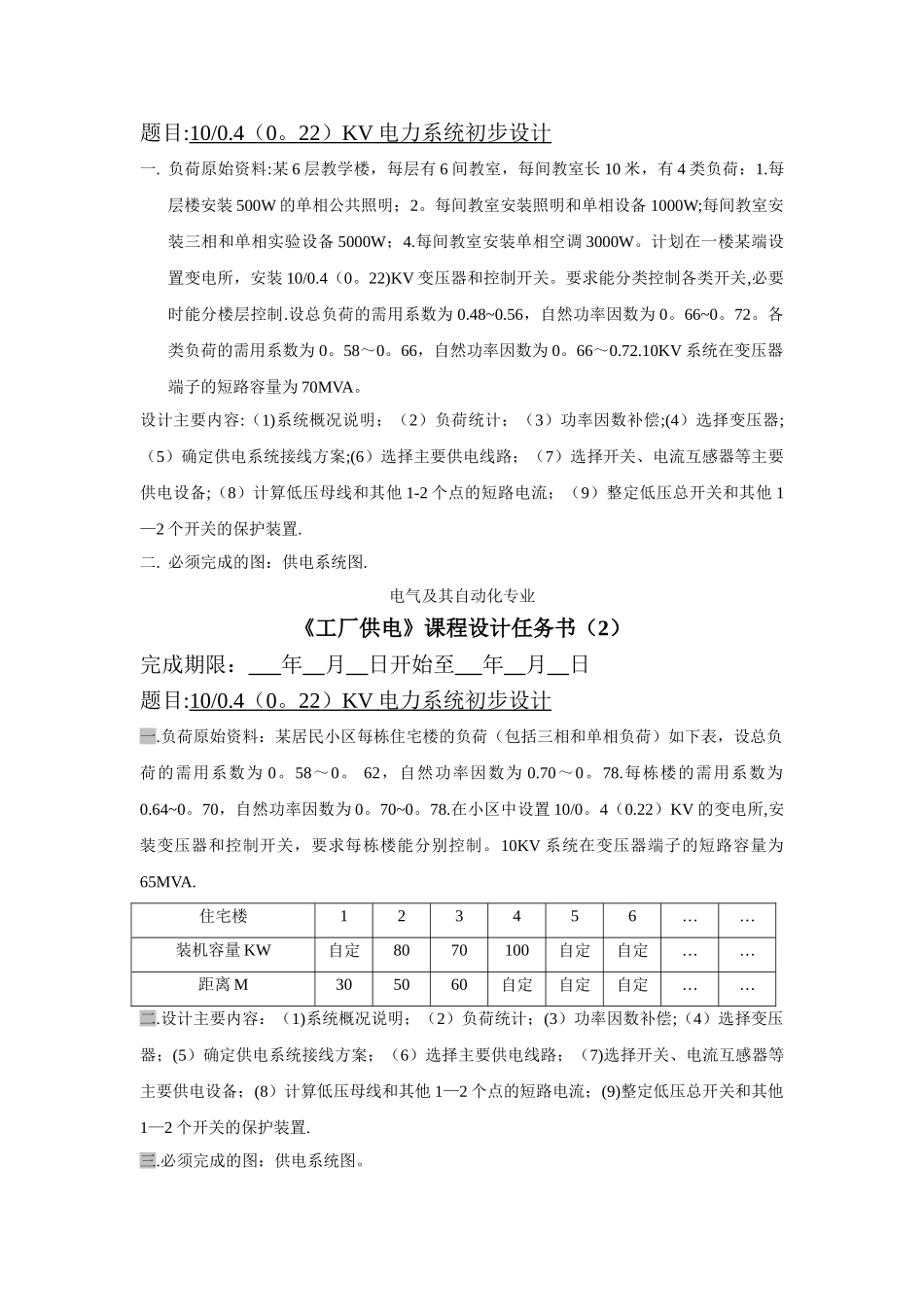

《工厂供电》课程设计指导一. 设计目的:（1）应用所学的工厂供电的基本知识与工程设计方法，结合生产实际,确定供电系统的性能指标与实现方案，进行供电系统的初步设计。（2）在原理学习，计算与设计的基础上，反复查找资料与计算并考虑电力系统的继电保护问题，为毕业设计的综合运用奠定坚实的基础.二. 设计任务书:（见后附页)三. 设计步骤：（1）选题；（2）查阅参考资料，确定技术要求;（3）设计、计算并画系统图;（4）撰写课程设计报告。四. 要求：1. 选题*（1)根据自己的爱好和基础，选定一个适合于自己从事的讨论课题；*（2）课题选定后，一般不要随便更改课题，以避开前功尽弃.2 查阅参考资料*（1)可去图书馆借阅相关参考资料： *（2）可去院资料室查阅相关杂志上的论文; *（3）可上网查阅相关文献。 *（4)参考文献主要包括:工厂供电设计手册,电力系统继电保护类书籍.五.时间安排:周次星期任务地点指导老师18 周一1.集体辅导，选定课题； 信息楼一合班王志英二2.借阅资料图书馆等三3.阅读资料，确定方案信息楼 407 答疑谭文四4。设计、计算信息楼 407 答疑赵瑾五4。设计、计算信息楼 407 答疑朱红萍19 周一4。设计、计算、画图信息楼 407 答疑朱红萍二4。设计、计算、画图信息楼 407 答疑赵瑾三5。准备课程设计报告信息楼 407 答疑谭文四6。交课程设计报告及图纸信息楼 407王志英注意：课程设计所交图纸必须法律规范，要求用计算机软件画，并按学号排好序。电气及其自动化专业《工厂供电》课程设计任务书（1）完成期限： 年 月 日开始至 年 月 日题目:10/0.4 （ 0 。 22 ） KV 电力系统初步设计 一. 负荷原始资料:某 6 层教学楼，每层有 6 间教室，每间教室长 10 米，有 4 类负荷：1.每层楼安装 500W 的单相公共照明；2。每间教室安装照明和单相设备 1000W;每间教室安装三相和单相实验设备 5000W；4.每间教室安装单相空调 3000W。计划在一楼某端设置变电所，安装 10/0.4（0。22)KV 变压器和控制开关。要求能分类控制各类开关,必要时能分楼层控制.设总负荷的需用系数为 0.48~0.56，自然功率因数为 0。66~0。72。各类负荷的需用系数为 0。58～0。66，自然功率因数为 0。66～0.72.10KV 系统在变压器端子的短路容量为 70MVA。设计主要内容:（1)系统概况说明；（2）负荷统计；（3）功率因数补偿;(4）选择变压器;（5）确定供电系统接线方案;(6）选择主要供电线路；（7）选择开关、电...
