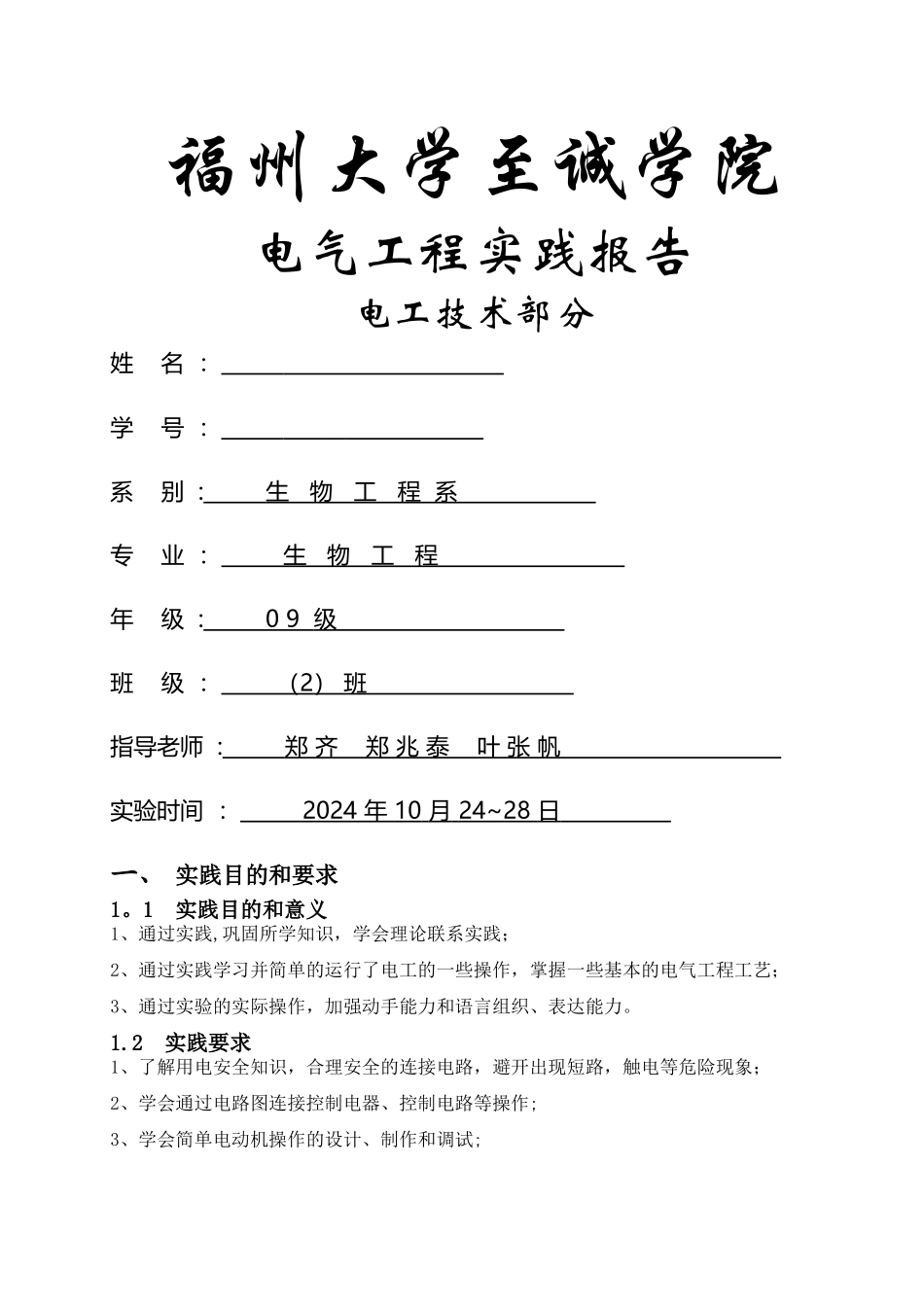

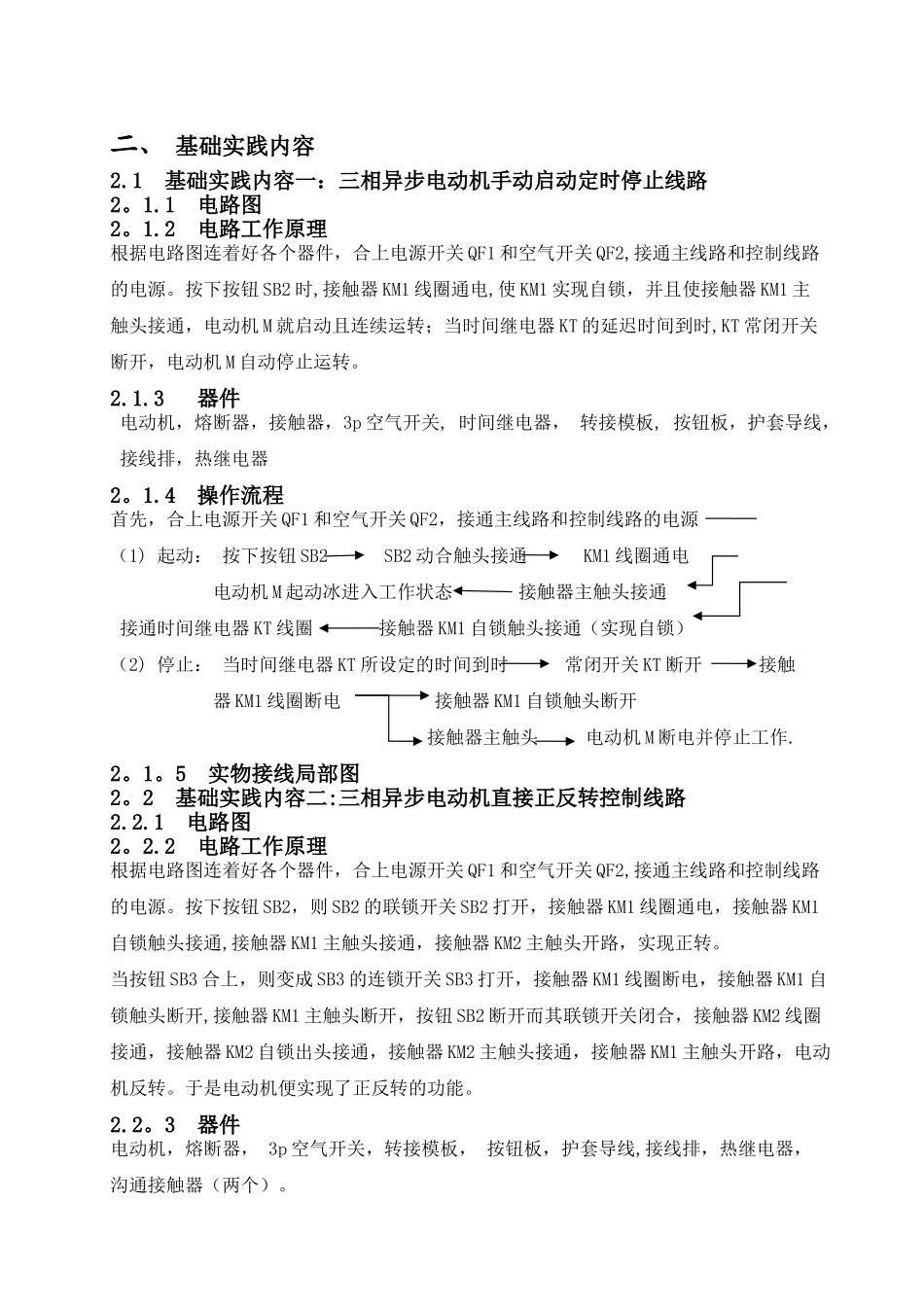

福州大学至诚学院电气工程实践报告电工技术部分姓 名 ： 学 号 ： 系 别 : 生 物 工 程 系 专 业 ： 生 物 工 程 年 级 : 0 9 级 班 级 ： （ 2 ） 班 指导老师 : 郑 齐 郑 兆 泰 叶 张 帆 实验时间 ： 2024 年 10 月 24~28 日 一、 实践目的和要求1。1 实践目的和意义1、通过实践,巩固所学知识，学会理论联系实践；2、通过实践学习并简单的运行了电工的一些操作，掌握一些基本的电气工程工艺；3、通过实验的实际操作，加强动手能力和语言组织、表达能力。1.2 实践要求1、了解用电安全知识，合理安全的连接电路，避开出现短路，触电等危险现象；2、学会通过电路图连接控制电器、控制电路等操作;3、学会简单电动机操作的设计、制作和调试;二、 基础实践内容2.1 基础实践内容一：三相异步电动机手动启动定时停止线路2。1.1 电路图2。1.2 电路工作原理根据电路图连着好各个器件，合上电源开关 QF1 和空气开关 QF2,接通主线路和控制线路的电源。按下按钮 SB2 时,接触器 KM1 线圈通电,使 KM1 实现自锁，并且使接触器 KM1 主触头接通，电动机 M 就启动且连续运转；当时间继电器 KT 的延迟时间到时,KT 常闭开关断开，电动机 M 自动停止运转。2.1.3 器件电动机，熔断器，接触器，3p 空气开关, 时间继电器， 转接模板, 按钮板，护套导线， 接线排，热继电器2。1.4 操作流程首先，合上电源开关 QF1 和空气开关 QF2，接通主线路和控制线路的电源（1) 起动： 按下按钮 SB2 SB2 动合触头接通 KM1 线圈通电电动机 M 起动冰进入工作状态 接触器主触头接通 接通时间继电器 KT 线圈 接触器 KM1 自锁触头接通（实现自锁）（2) 停止： 当时间继电器 KT 所设定的时间到时 常闭开关 KT 断开 接触器 KM1 线圈断电 接触器 KM1 自锁触头断开 接触器主触头 电动机 M 断电并停止工作.2。1。5 实物接线局部图2。2 基础实践内容二:三相异步电动机直接正反转控制线路2.2.1 电路图2。2.2 电路工作原理根据电路图连着好各个器件，合上电源开关 QF1 和空气开关 QF2,接通主线路和控制线路的电源。按下按钮 SB2，则 SB2 的联锁开关 SB2 打开，接触器 KM1 线圈通电，接触器 KM1自锁触头接通,接触器 KM1 主触头接通，接触器 KM2 主触头开路，实现正转。当按钮 SB3 合上，则变成 SB3 的连锁开关 SB3 打开，接触器 KM1 线圈断电，...
