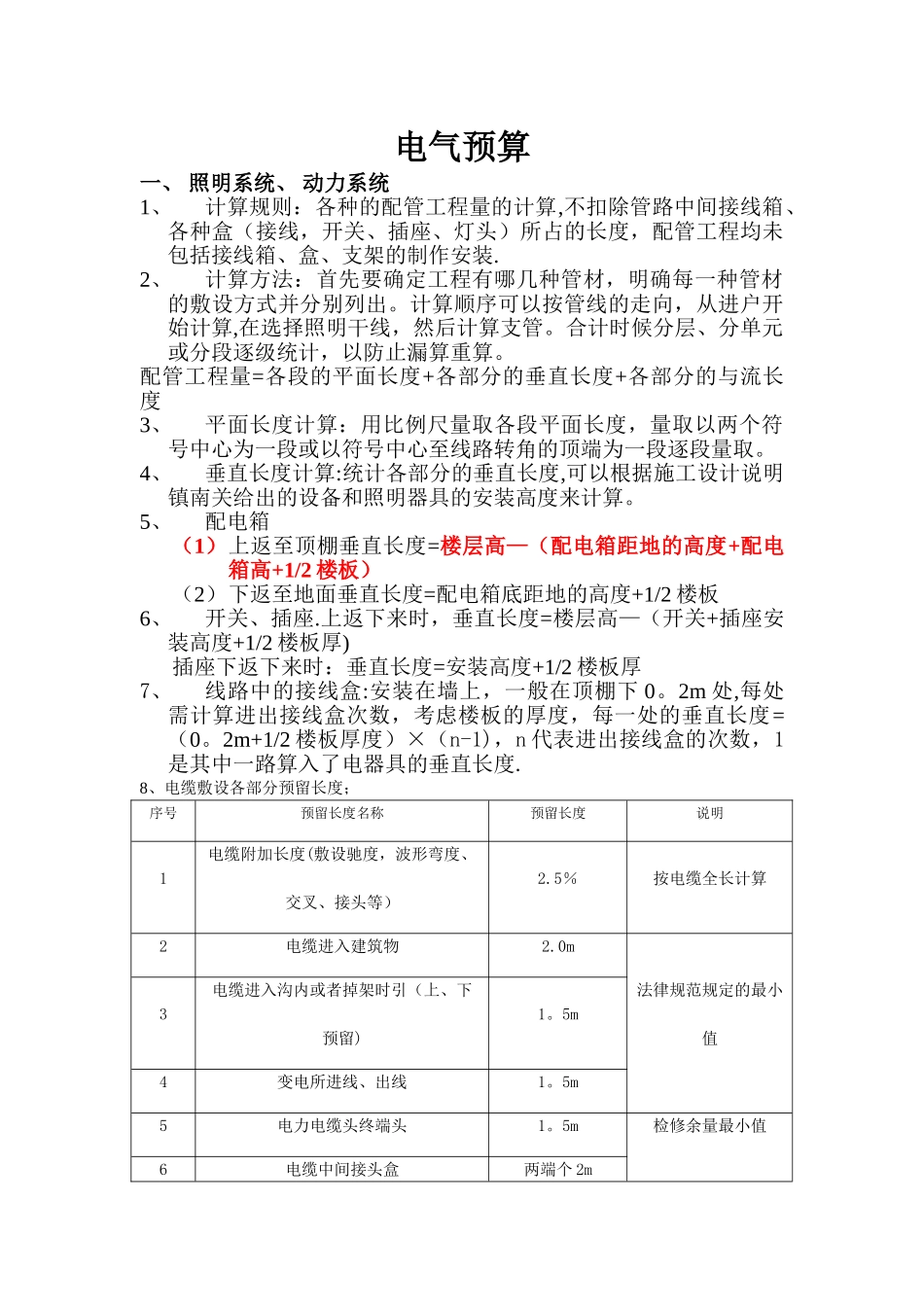

电气预算一、 照明系统、 动力系统1、计算规则：各种的配管工程量的计算,不扣除管路中间接线箱、各种盒（接线，开关、插座、灯头）所占的长度，配管工程均未包括接线箱、盒、支架的制作安装.2、计算方法：首先要确定工程有哪几种管材，明确每一种管材的敷设方式并分别列出。计算顺序可以按管线的走向，从进户开始计算,在选择照明干线，然后计算支管。合计时候分层、分单元或分段逐级统计，以防止漏算重算。配管工程量=各段的平面长度+各部分的垂直长度+各部分的与流长度3、平面长度计算：用比例尺量取各段平面长度，量取以两个符号中心为一段或以符号中心至线路转角的顶端为一段逐段量取。4、垂直长度计算:统计各部分的垂直长度,可以根据施工设计说明镇南关给出的设备和照明器具的安装高度来计算。5、配电箱（1）上返至顶棚垂直长度=楼层高—（配电箱距地的高度+配电箱高+1/2 楼板）（2）下返至地面垂直长度=配电箱底距地的高度+1/2 楼板6、开关、插座.上返下来时，垂直长度=楼层高—（开关+插座安装高度+1/2 楼板厚) 插座下返下来时：垂直长度=安装高度+1/2 楼板厚7、线路中的接线盒:安装在墙上，一般在顶棚下 0。2m 处,每处需计算进出接线盒次数，考虑楼板的厚度，每一处的垂直长度=（0。2m+1/2 楼板厚度）×（n-1)，n 代表进出接线盒的次数，1是其中一路算入了电器具的垂直长度.8、电缆敷设各部分预留长度；序号预留长度名称预留长度说明1电缆附加长度(敷设驰度，波形弯度、交叉、接头等）2.5％按电缆全长计算2电缆进入建筑物2.0m法律规范规定的最小值3电缆进入沟内或者掉架时引（上、下预留)1。5m4变电所进线、出线1。5m5电力电缆头终端头1。5m检修余量最小值6电缆中间接头盒两端个 2m7电缆进控盒、保护屏或模拟盘等高+宽按盘面尺寸8高压开关柜及低压动力配电盘、箱2.0m底下进出线9电缆至电动机0。5m从电动机接线盒起算10厂用变压器3。0m从地坪算起11电梯电缆及电缆架固定点每处 0.5m法律规范规定最小值12电缆绕过梁、柱等增加长度按实际计算按被绕过物的断面情况计算增加长度特别算法:1、疏散指示灯:(3。8 +0。3)-2.1—0。22、电动机算法:送风机 4。7m(水平长度）+1m(预留）+1.2（距地）+0.1m（楼板厚）3、从室外进入室内:1。5（进户）+0.8（埋深）+0.5（室内外高差）+配电箱距地的高度4、插座：算法：0.3+0.1(1/2 楼板厚)5、电话、电视后面的插座都是距地 0。3m。6、手动报警按钮 安装高度 1.5m。7、声光报警器距顶板 0....
