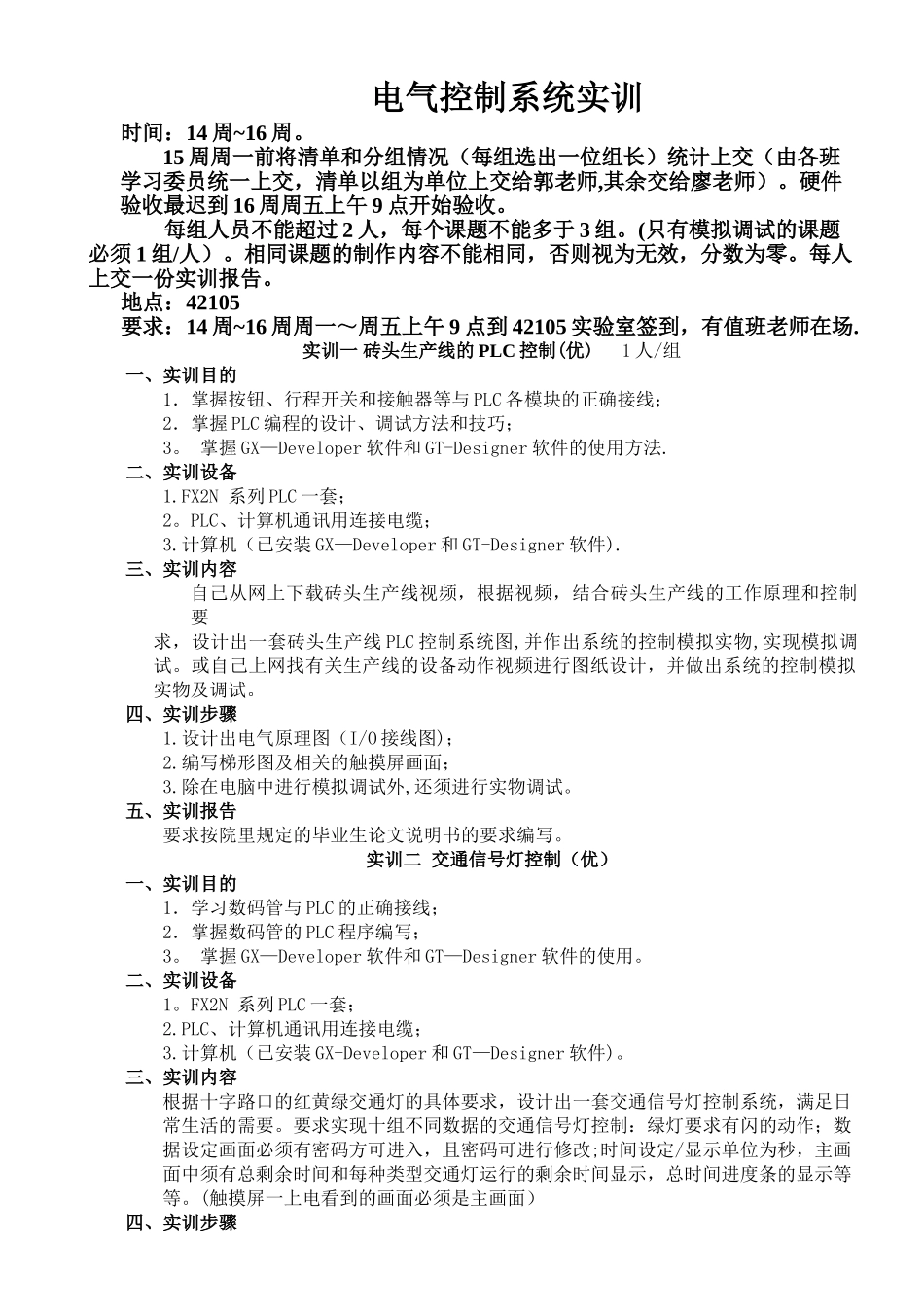

电气控制系统设计实训指导书

电气控制系统实训时间：14 周~16 周。15 周周一前将清单和分组情况（每组选出一位组长）统计上交（由各班学习委员统一上交，清单以组为单位上交给郭老师,其余交给廖老师）。硬件验收最迟到 16 周周五上午 9 点开始验收。每组人员不能超过 2 人，每个课题不能多于 3 组。(只有模拟调试的课题必须 1 组/人）。相同课题的制作内容不能相同，否则视为无效，分数为零。每人上交一份实训报告。地点：42105要求：14 周~16 周周一～周五上午 9 点到 42105 实验室签到，有值班老师在场.实训一 砖头生产线的 PLC 控制(优) 1 人/组一、实训目的 1．掌握按钮、行程开关和接触器等与 PLC 各模块的正确接线； 2．掌握 PLC 编程的设计、调试方法和技巧； 3。 掌握 GX—Developer 软件和 GT-Designer 软件的使用方法.二、实训设备 1.FX2N 系列 PLC 一套； 2。PLC、计算机通讯用连接电缆； 3.计算机（已安装 GX—Developer 和 GT-Designer 软件). 三、实训内容自己从网上下载砖头生产线视频，根据视频，结合砖头生产线的工作原理和控制要求，设计出一套砖头生产线 PLC 控制系统图,并作出系统的控制模拟实物,实现模拟调试。或自己上网找有关生产线的设备动作视频进行图纸设计，并做出系统的控制模拟实物及调试。四、实训步骤 1.设计出电气原理图（I/O 接线图)； 2.编写梯形图及相关的触摸屏画面；3.除在电脑中进行模拟调试外,还须进行实物调试。五、实训报告 要求按院里规定的毕业生论文说明书的要求编写。实训二 交通信号灯控制（优）一、实训目的 1．学习数码管与 PLC 的正确接线； 2．掌握数码管的 PLC 程序编写； 3。 掌握 GX—Developer 软件和 GT—Designer 软件的使用。二、实训设备 1。FX2N 系列 PLC 一套； 2.PLC、计算机通讯用连接电缆； 3.计算机（已安装 GX-Developer 和 GT—Designer 软件)。 三、实训内容根据十字路口的红黄绿交通灯的具体要求，设计出一套交通信号灯控制系统，满足日常生活的需要。要求实现十组不同数据的交通信号灯控制：绿灯要求有闪的动作；数据设定画面必须有密码方可进入，且密码可进行修改;时间设定/显示单位为秒，主画面中须有总剩余时间和每种类型交通灯运行的剩余时间显示，总时间进度条的显示等等。(触摸屏一上电看到的画面必须是主画面）四、实训步骤 1.设计电气原理图（I/O 接线图） 2。编写梯形图及相关的触摸屏画面 3.除了在电脑中...
