电气设备工程施工组织设计

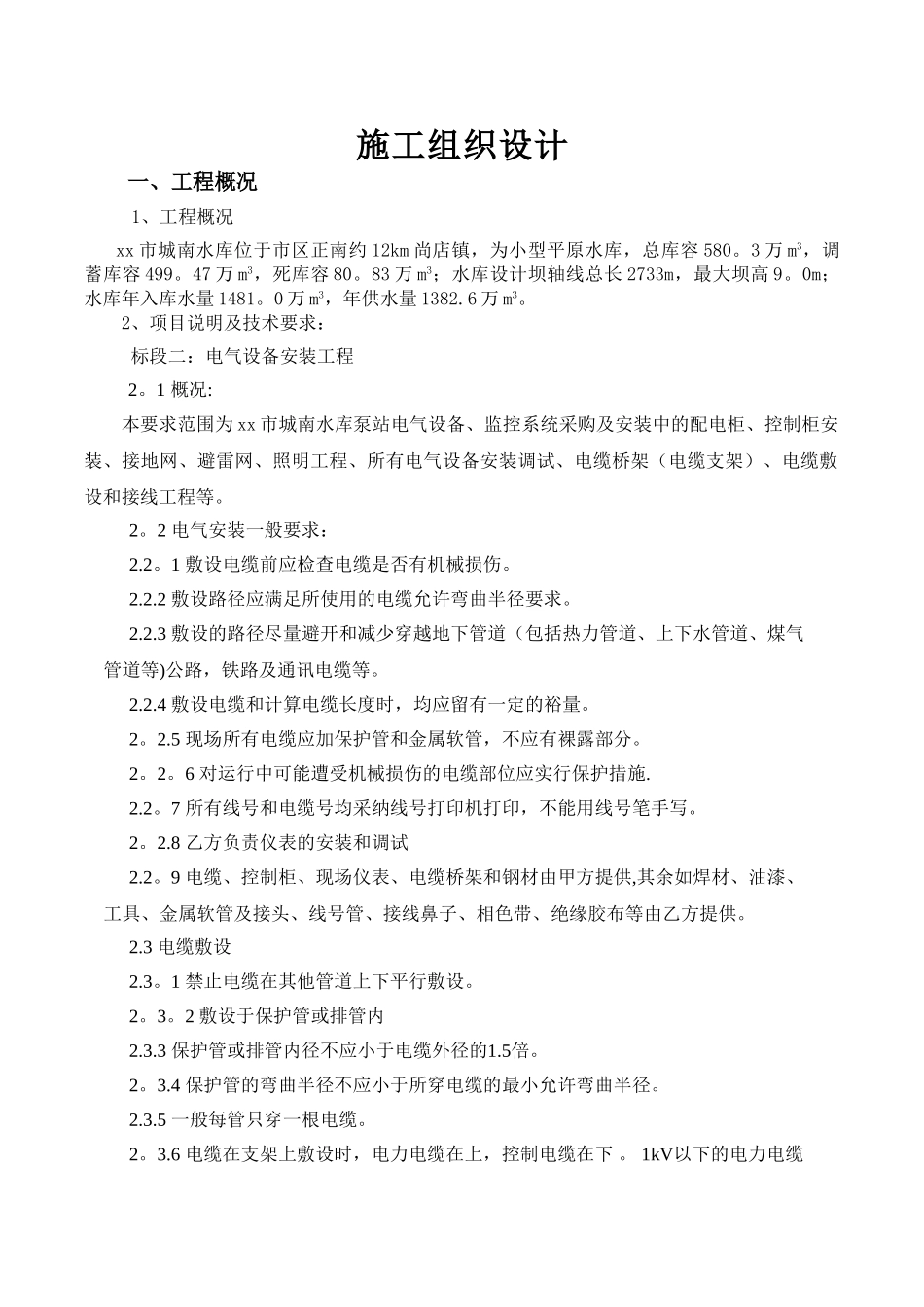

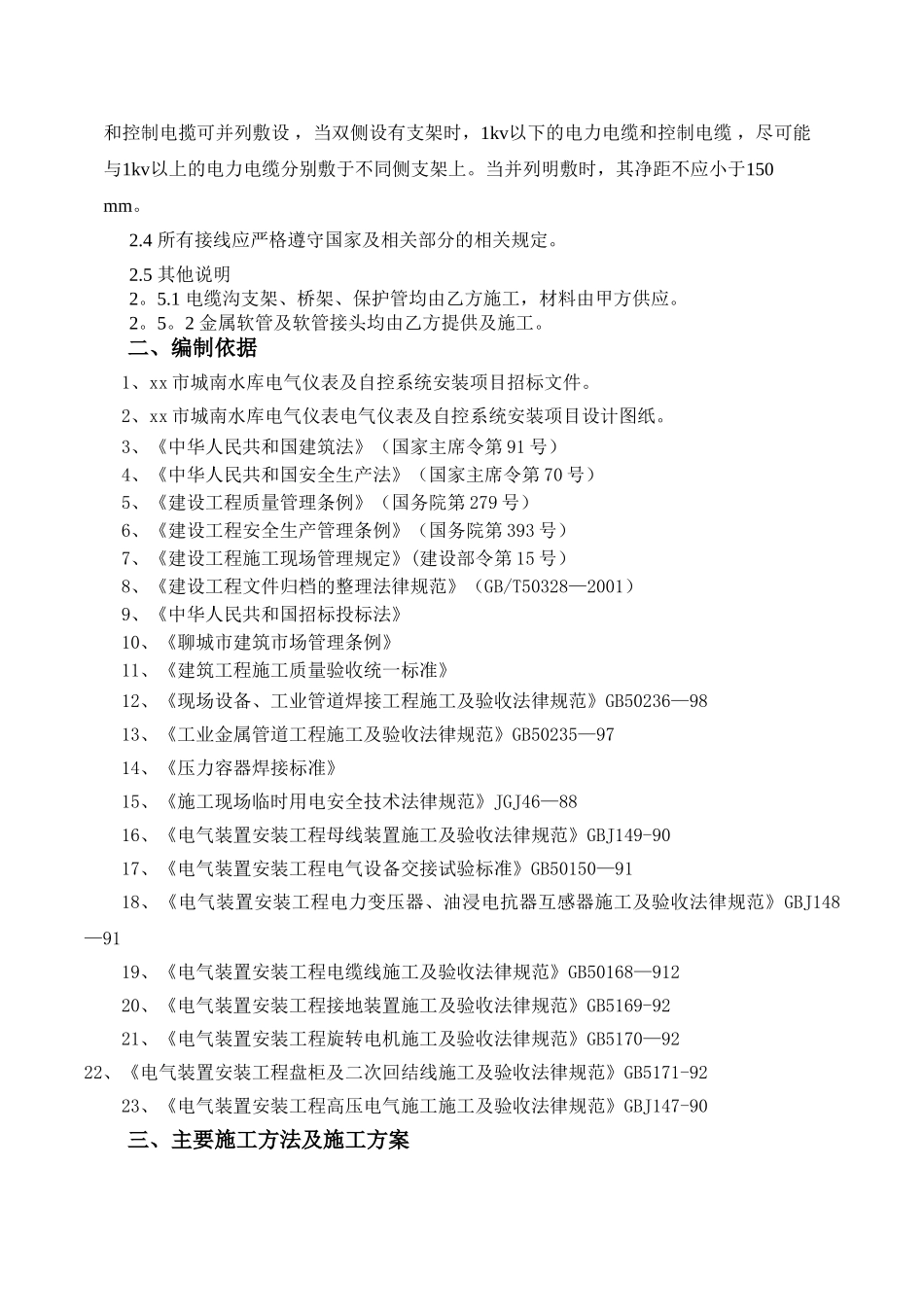

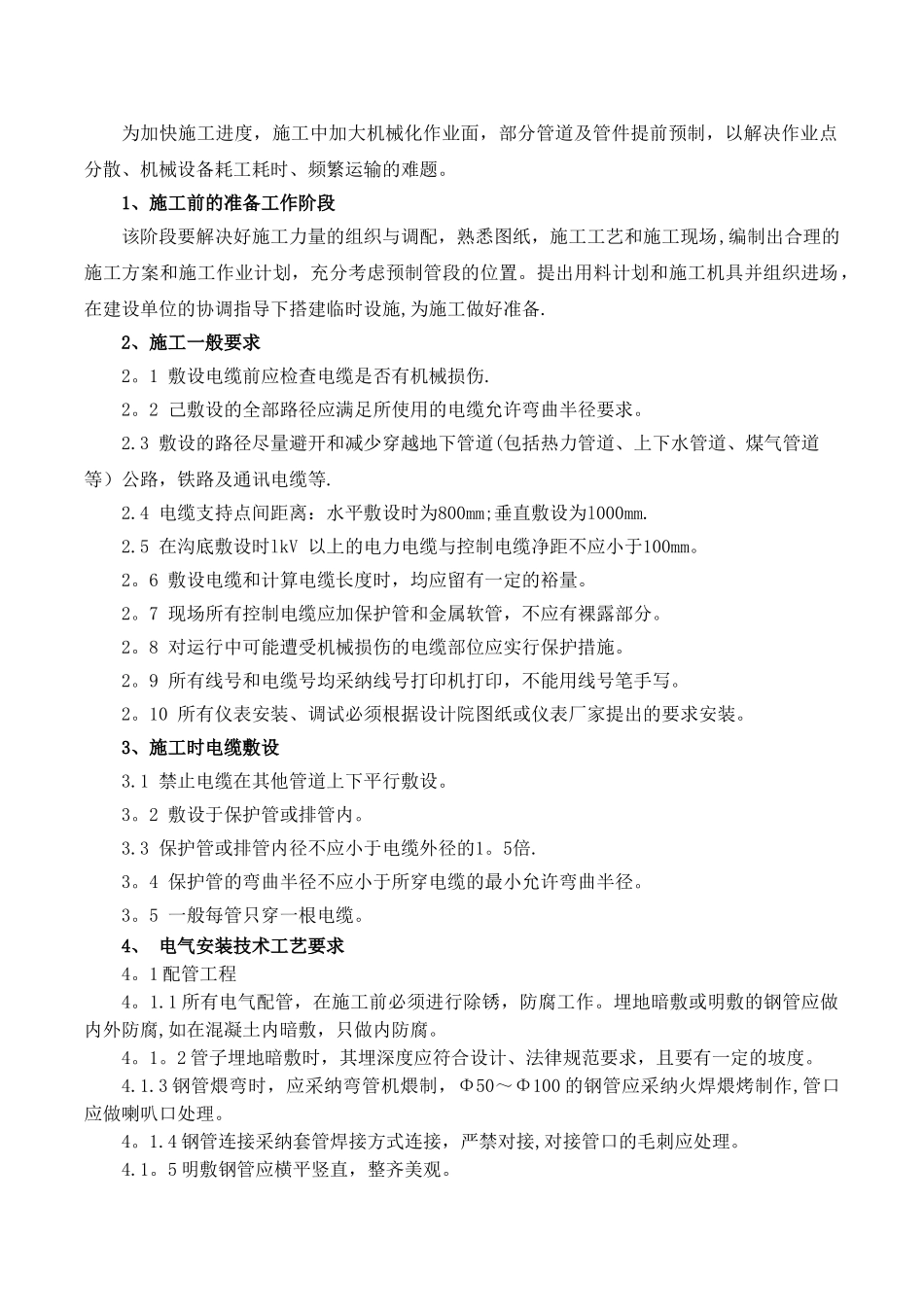

施工组织设计一、工程概况1、工程概况xx 市城南水库位于市区正南约 12km 尚店镇，为小型平原水库，总库容 580。3 万 m3，调蓄库容 499。47 万 m3，死库容 80。83 万 m3；水库设计坝轴线总长 2733m，最大坝高 9。0m；水库年入库水量 1481。0 万 m3，年供水量 1382.6 万 m3。2、项目说明及技术要求： 标段二：电气设备安装工程2。1 概况:本要求范围为 xx 市城南水库泵站电气设备、监控系统采购及安装中的配电柜、控制柜安装、接地网、避雷网、照明工程、所有电气设备安装调试、电缆桥架（电缆支架）、电缆敷设和接线工程等。2。2 电气安装一般要求：2.2。1 敷设电缆前应检查电缆是否有机械损伤。2.2.2 敷设路径应满足所使用的电缆允许弯曲半径要求。2.2.3 敷设的路径尽量避开和减少穿越地下管道（包括热力管道、上下水管道、煤气管道等)公路，铁路及通讯电缆等。2.2.4 敷设电缆和计算电缆长度时，均应留有一定的裕量。2。2.5 现场所有电缆应加保护管和金属软管，不应有裸露部分。2。2。6 对运行中可能遭受机械损伤的电缆部位应实行保护措施.2.2。7 所有线号和电缆号均采纳线号打印机打印，不能用线号笔手写。2。2.8 乙方负责仪表的安装和调试2.2。9 电缆、控制柜、现场仪表、电缆桥架和钢材由甲方提供,其余如焊材、油漆、工具、金属软管及接头、线号管、接线鼻子、相色带、绝缘胶布等由乙方提供。2.3 电缆敷设2.3。1 禁止电缆在其他管道上下平行敷设。2。3。2 敷设于保护管或排管内2.3.3 保护管或排管内径不应小于电缆外径的1.5倍。2。3.4 保护管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。2.3.5 一般每管只穿一根电缆。2。3.6 电缆在支架上敷设时，电力电缆在上，控制电缆在下 。 1kV以下的电力电缆和控制电揽可并列敷设 ，当双侧设有支架时，1kv以下的电力电缆和控制电缆 ，尽可能与1kv以上的电力电缆分别敷于不同侧支架上。当并列明敷时，其净距不应小于150 mm。2.4 所有接线应严格遵守国家及相关部分的相关规定。2.5 其他说明2。5.1 电缆沟支架、桥架、保护管均由乙方施工，材料由甲方供应。2。5。2 金属软管及软管接头均由乙方提供及施工。二、编制依据1、xx 市城南水库电气仪表及自控系统安装项目招标文件。2、xx 市城南水库电气仪表电气仪表及自控系统安装项目设计图纸。3、《中华人民共和国建筑法》（国家主席令第 91 号）4、《中华人民共和国安全生产法》（国家主席令第 70 ...
