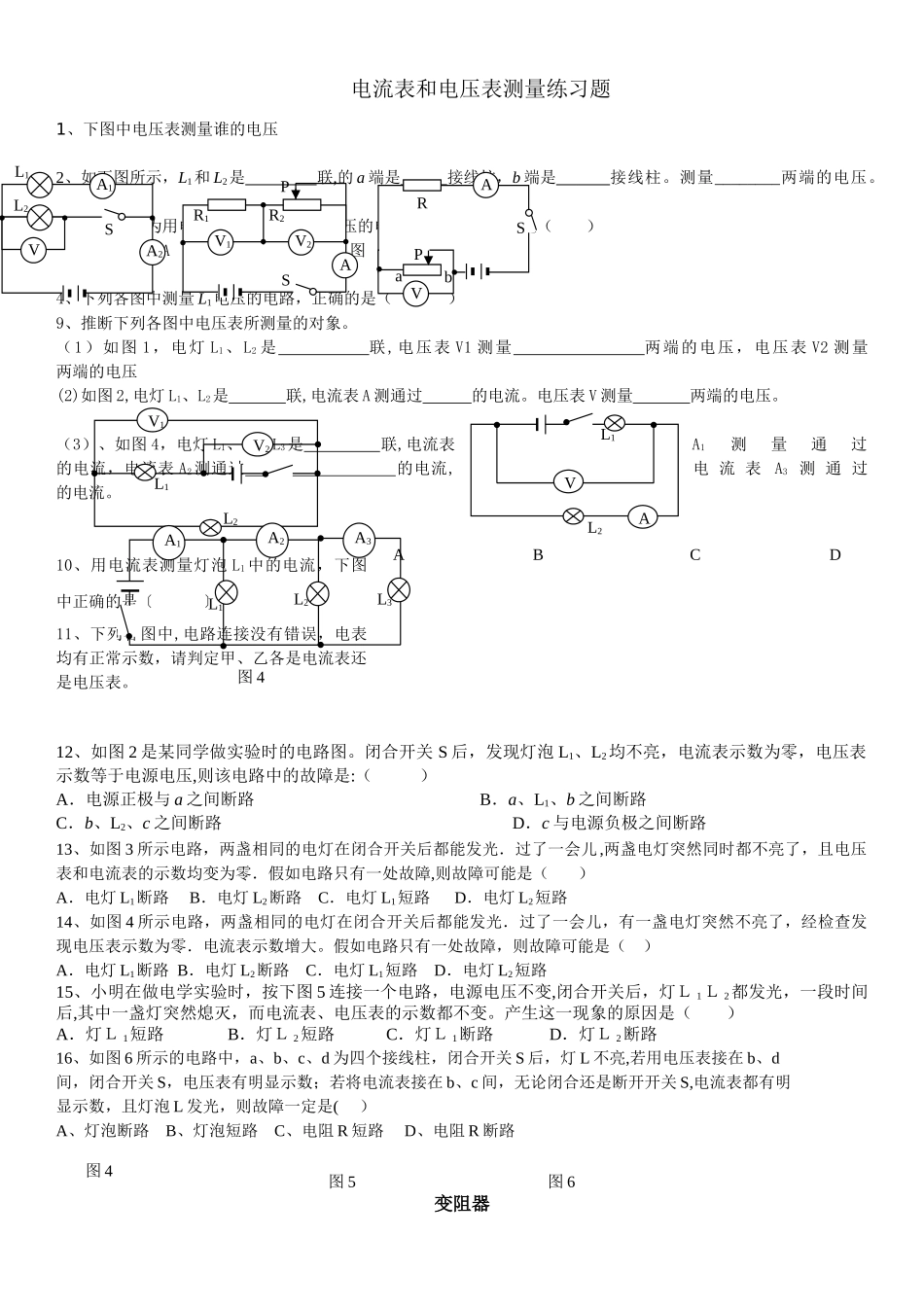

电流表和电压表测量练习题

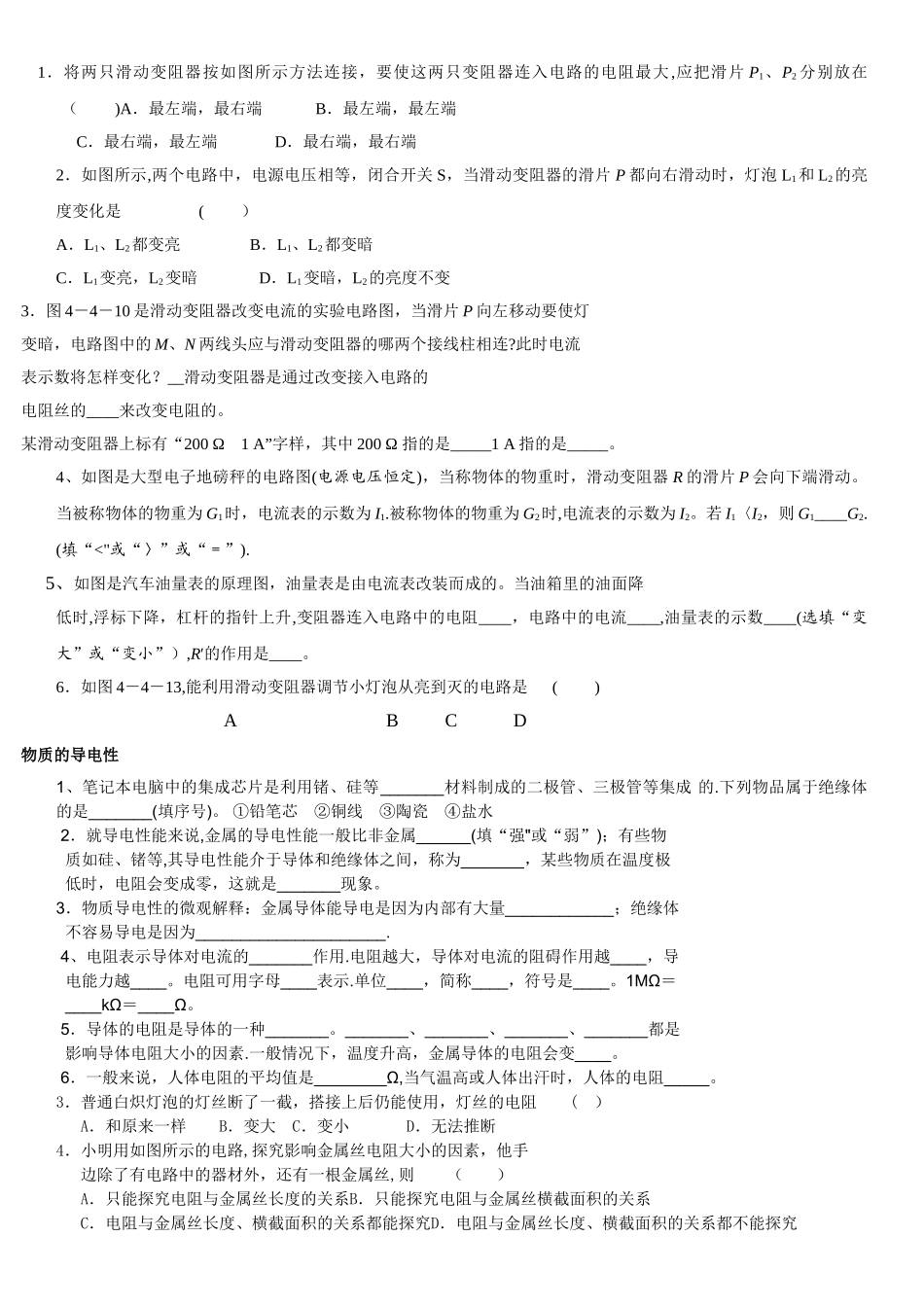

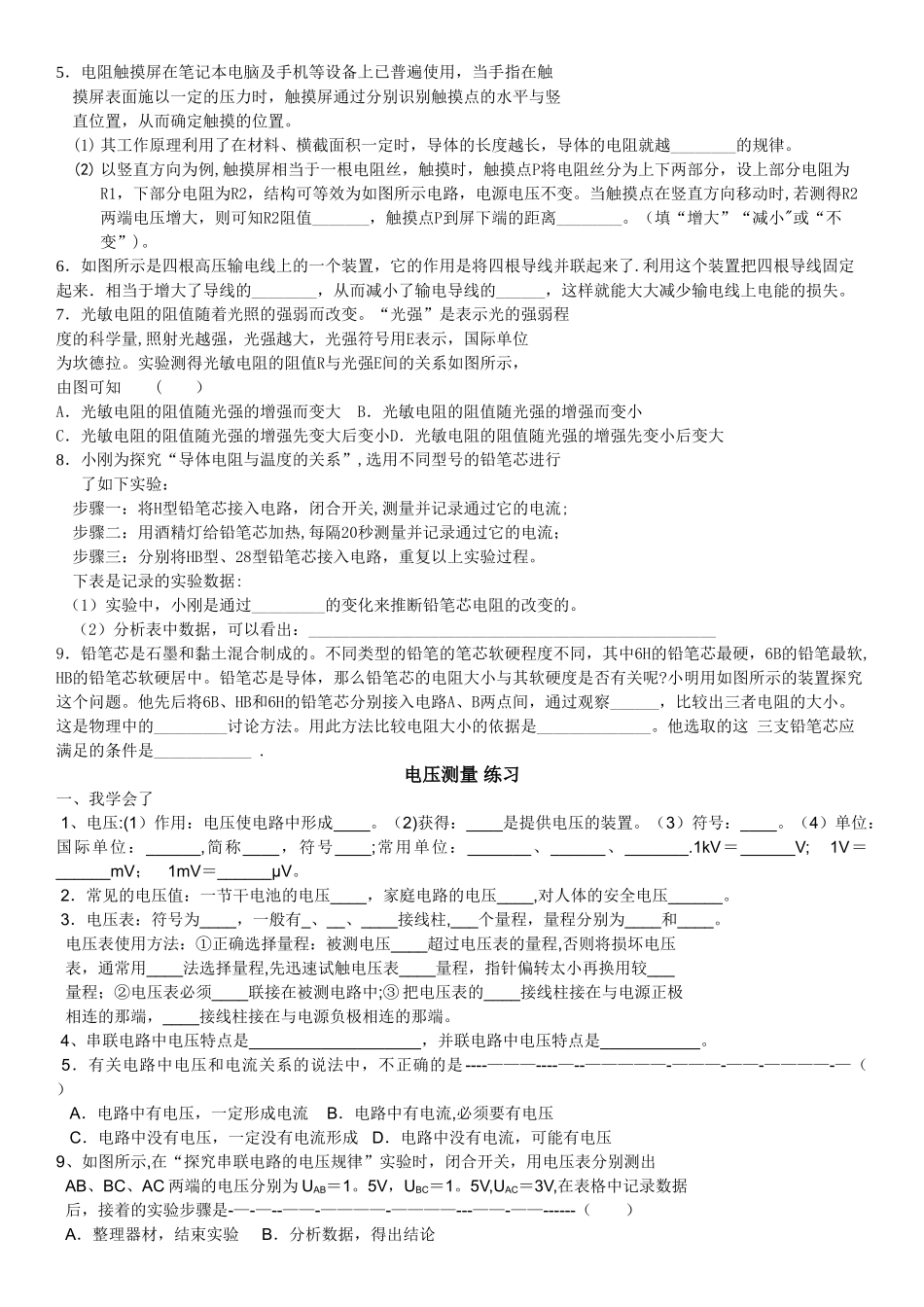

图 4L2VL1AABCD电流表和电压表测量练习题1、下图中电压表测量谁的电压2、如下图所示，L1和 L2是 联,的 a 端是 接线柱，b 端是 接线柱。测量________两端的电压。 3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ） A．图 A B。 图 B C．图 C D．图 D 第 2 题 4、下列各图中测量 L1电压的电路，正确的是（）9、推断下列各图中电压表所测量的对象。（1）如图 1，电灯 L1、L2 是 联,电压表 V1 测量 两端的电压，电压表 V2 测量 两端的电压(2)如图 2,电灯 L1、L2是 联,电流表 A 测通过 的电流。电压表 V 测量 两端的电压。（3）、如图 4，电灯 L1、L2、L3是 联,电流表A1测量通过 的电流，电流表 A2 测通过 的电流,电 流 表A3 测 通 过 的电流。10、用电流表测量灯泡 L1 中的电流，下图中正确的是〔 〕11、下列各图中,电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表。12、如图 2 是某同学做实验时的电路图。闭合开关 S 后，发现灯泡 L1、L2均不亮，电流表示数为零，电压表示数等于电源电压,则该电路中的故障是:（ ）A．电源正极与 a 之间断路 B．a、L1、b 之间断路C．b、L2、c 之间断路 D．c 与电源负极之间断路13、如图 3 所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿,两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．假如电路只有一处故障,则故障可能是（ ）A．电灯 L1断路 B．电灯 L2断路 C．电灯 L1短路 D．电灯 L2短路14、如图 4 所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。假如电路只有一处故障，则故障可能是（ ）A．电灯 L1断路 B．电灯 L2断路 C．电灯 L1短路 D．电灯 L2短路15、小明在做电学实验时，按下图 5 连接一个电路，电源电压不变,闭合开关后，灯Ｌ 1Ｌ 2都发光，一段时间后,其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）A．灯Ｌ 1短路 B．灯Ｌ 2短路 C．灯Ｌ 1断路 D．灯Ｌ 2断路16、如图 6 所示的电路中，a、b、c、d 为四个接线柱，闭合开关 S 后，灯 L 不亮,若用电压表接在 b、d间，闭合开关 S，电压表有明显示数；若将电流表接在 b、c 间，无论闭合还是断开开关 S,电流表都有明显示数，且灯泡 L 发光，则故障一...
