电流表和电压表的使用

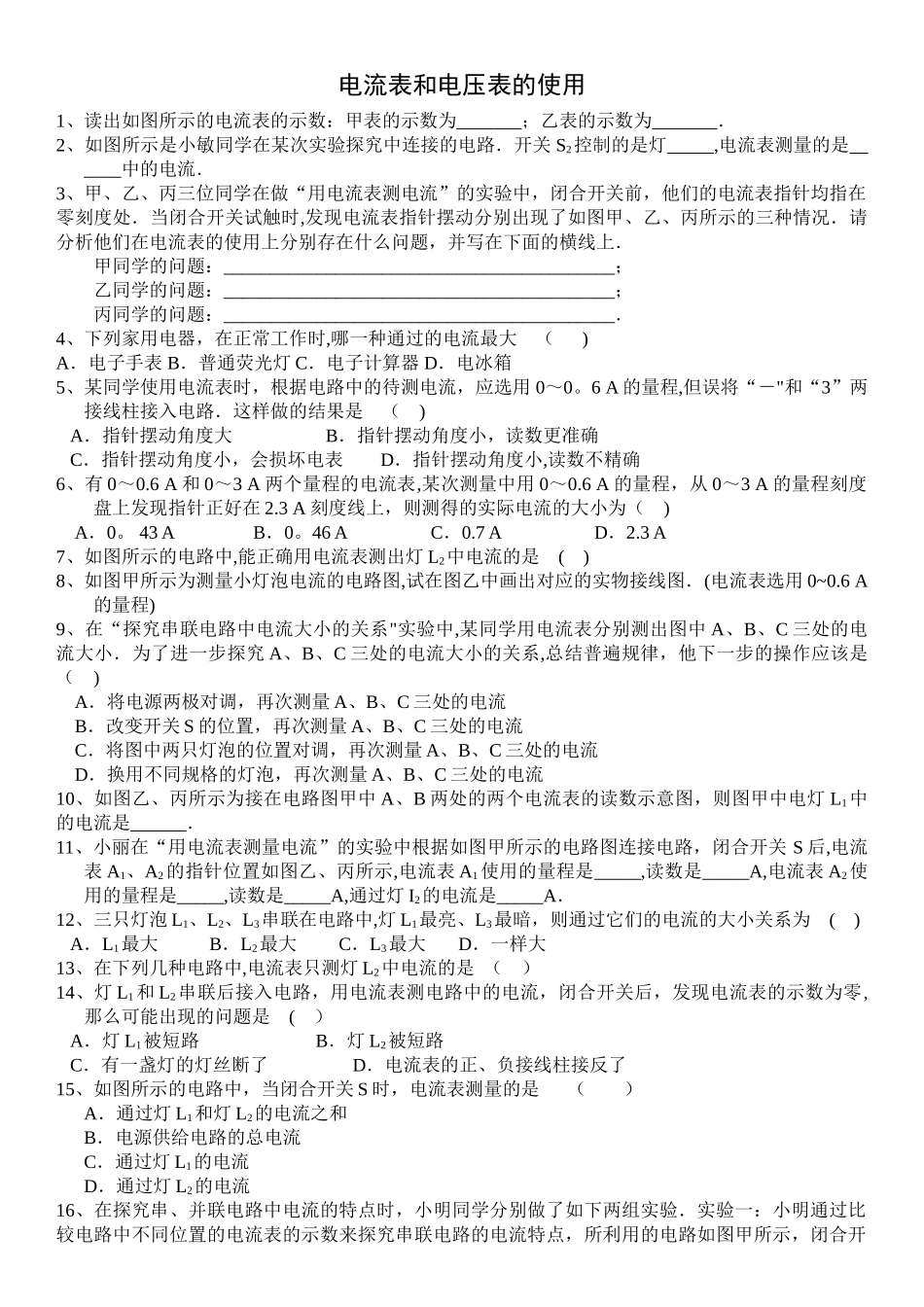

电流表和电压表的使用_第1页
1/2
电流表和电压表的使用_第2页
2/2
电流表和电压表的使用1、读出如图所示的电流表的示数:甲表的示数为_______;乙表的示数为_______.2、如图所示是小敏同学在某次实验探究中连接的电路.开关 S2控制的是灯_____,电流表测量的是______中的电流.3、甲、乙、丙三位同学在做“用电流表测电流”的实验中,闭合开关前,他们的电流表指针均指在零刻度处.当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.甲同学的问题:__________________________________________;乙同学的问题:__________________________________________;丙同学的问题:__________________________________________.4、下列家用电器,在正常工作时,哪一种通过的电流最大 ( ) A.电子手表 B.普通荧光灯 C.电子计算器 D.电冰箱5、某同学使用电流表时,根据电路中的待测电流,应选用 0~0。6 A 的量程,但误将“-"和“3”两接线柱接入电路.这样做的结果是 ( ) A.指针摆动角度大 B.指针摆动角度小,读数更准确 C.指针摆动角度小,会损坏电表 D.指针摆动角度小,读数不精确6、有 0~0.6 A 和 0~3 A 两个量程的电流表,某次测量中用 0~0.6 A 的量程,从 0~3 A 的量程刻度盘上发现指针正好在 2.3 A 刻度线上,则测得的实际电流的大小为( ) A.0。 43 A B.0。46 A C.0.7 A D.2.3 A7、如图所示的电路中,能正确用电流表测出灯 L2中电流的是 ( )8、如图甲所示为测量小灯泡电流的电路图,试在图乙中画出对应的实物接线图.(电流表选用 0~0.6 A的量程)9、在“探究串联电路中电流大小的关系"实验中,某同学用电流表分别测出图中 A、B、C 三处的电流大小.为了进一步探究 A、B、C 三处的电流大小的关系,总结普遍规律,他下一步的操作应该是 ( ) A.将电源两极对调,再次测量 A、B、C 三处的电流 B.改变开关 S 的位置,再次测量 A、B、C 三处的电流 C.将图中两只灯泡的位置对调,再次测量 A、B、C 三处的电流 D.换用不同规格的灯泡,再次测量 A、B、C 三处的电流10、如图乙、丙所示为接在电路图甲中 A、B 两处的两个电流表的读数示意图,则图甲中电灯 L1中的电流是______.11、小丽在“用电流表测量电流”的实验中根据如图甲所示的电路图连接电路,闭合开关 S 后,电流表 A1、A2的指针位置如图乙、丙所示,电流表 A1使用的量程是_____,...
