电机壳工艺制定及其夹具设计 机械制造专业

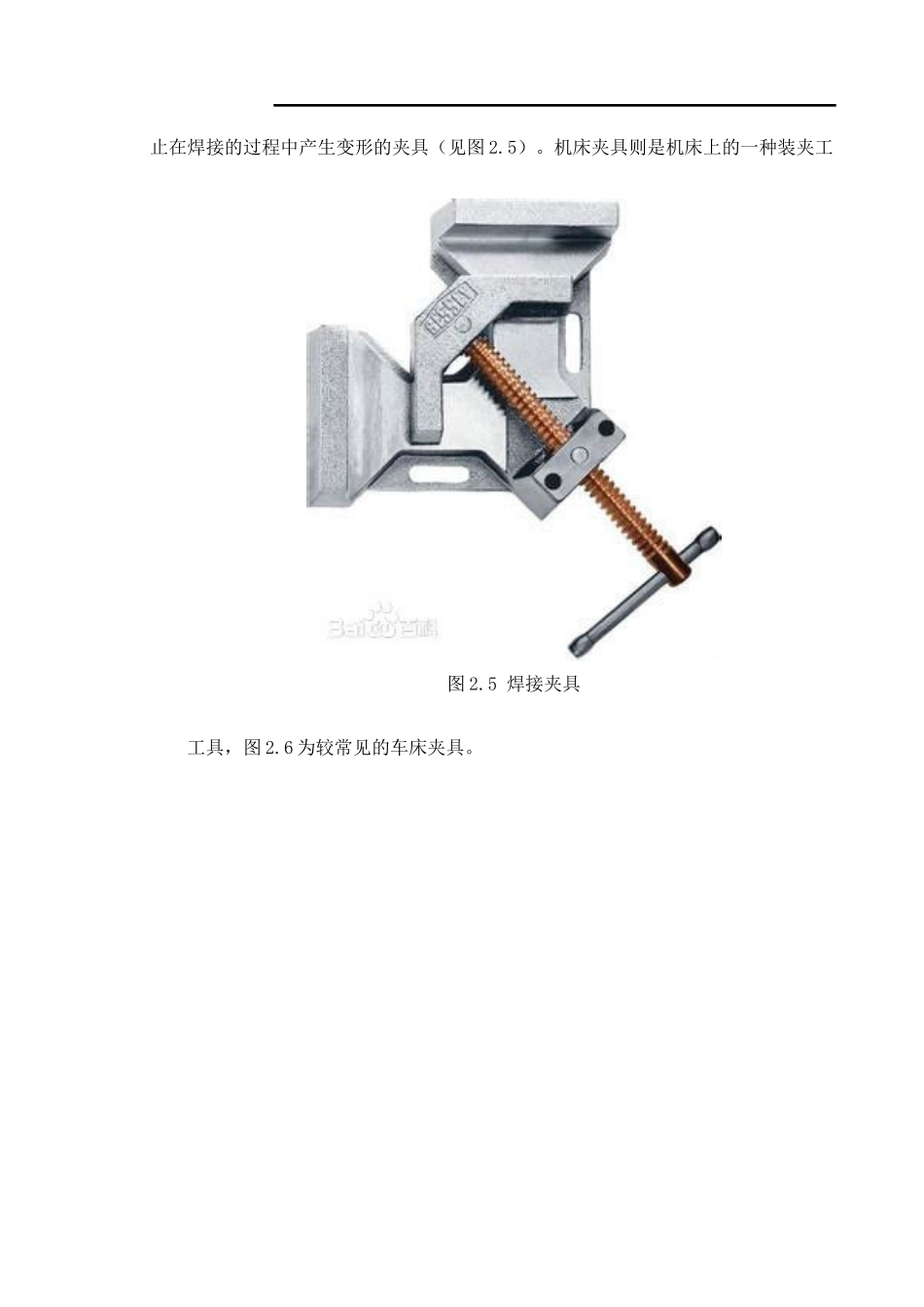

2.3 工艺装备及设备的选用工艺装备：简称“工装”，指的是为是工艺过程最终实现，所用到的夹具、刃具、模具、量具、辅具、工位器具等所有器具的总称。使用工艺装备的目的有以下几点：(1)为了制造产品所必不可少的。(2)为了保证加工的质量。(3)为了提高劳动生产率。(4)为了改善劳动条件。根据工艺装备所适用的范围，大致能够被分成两种：专用和通用。专用的工艺装备（又称专用工装），是指只针对某一个产品、某一种零部件、某一道工序，属于专用资产，而且大都价值较高。一般的工艺装备（又称通用工装），是指能被应用于各类产品，例如常见的量具、刀具，而且通常单件的价值较低。专用工装大多由企业自己设计及制造，而通用工装则是由专业工厂制造。通用的工艺装备用途及功能很广，种类也繁多。大致可分为以下几种：工具，加工零件时所用到的器具，例如螺丝刀（见图 2.2）等。图 2.2 螺丝刀刀具，主要在加工过程中起到切削的作用，又被称为切削工具，例如铣刀（见图2.3）等。图 2.3 铣刀量具，通常是用来定量的器具，例如最常见的游标卡尺（见图 2.4）等。图 2.4 游标卡尺夹具，在加工零件的过程中起到固定的作用。包括焊接夹具、机床夹具（机械加工夹具）、检验夹具、装配夹具等。焊接夹具，顾名思义是为了保证焊件的尺寸，防止在焊接的过程中产生变形的夹具（见图 2.5）。机床夹具则是机床上的一种装夹工图 2.5 焊接夹具工具，图 2.6 为较常见的车床夹具。图 2.6 车床夹具针对本课题零件所需要的工艺装备主要有：(1)钒钢机用丝锥，见图 2.7。工序Ⅱ、工序Ⅶ、工序Ⅷ，做“镗”的工序时，会使用到此工具。图 2.7 机用丝锥(2)铣刀。工序Ⅲ，使用的是硬质合金切口铣刀；工序Ⅵ，使用的是 Ø125 端铣刀；工序Ⅺ、工序Ⅸ，使用的是 Ø100 端铣刀。在做“铣”的工序时，会使用到此类刀具。(3)硬质合金锥柄麻花钻，见图 2.8。工序Ⅴ，使用的是 Ø5 硬质合金锥柄麻花钻；工序Ⅹ、工序Ⅻ、工序ⅩⅤ、工序ⅩⅥ，使用的是 Ø6 硬质合金锥柄麻花钻。当工序为钻底孔的时候，需要使用此刀具。图 2.8 锥柄麻花钻(4)硬质合金盲孔端面锪钻，见图 2.9。工序Ⅳ，用到的是 Ø10 硬质合金盲孔端面锪钻；工序ⅩⅢ，用到的是 Ø12 硬质合金盲孔端面锪钻。在“锪”的工序时，需要用到此刀具。,,图 2.9 硬质合金盲孔端面锪钻(5)回转夹具，即将要设计的夹具，详细图纸见 CAD 图。 生产设备是指由某一电路、气路或机械部件组成的设备...
