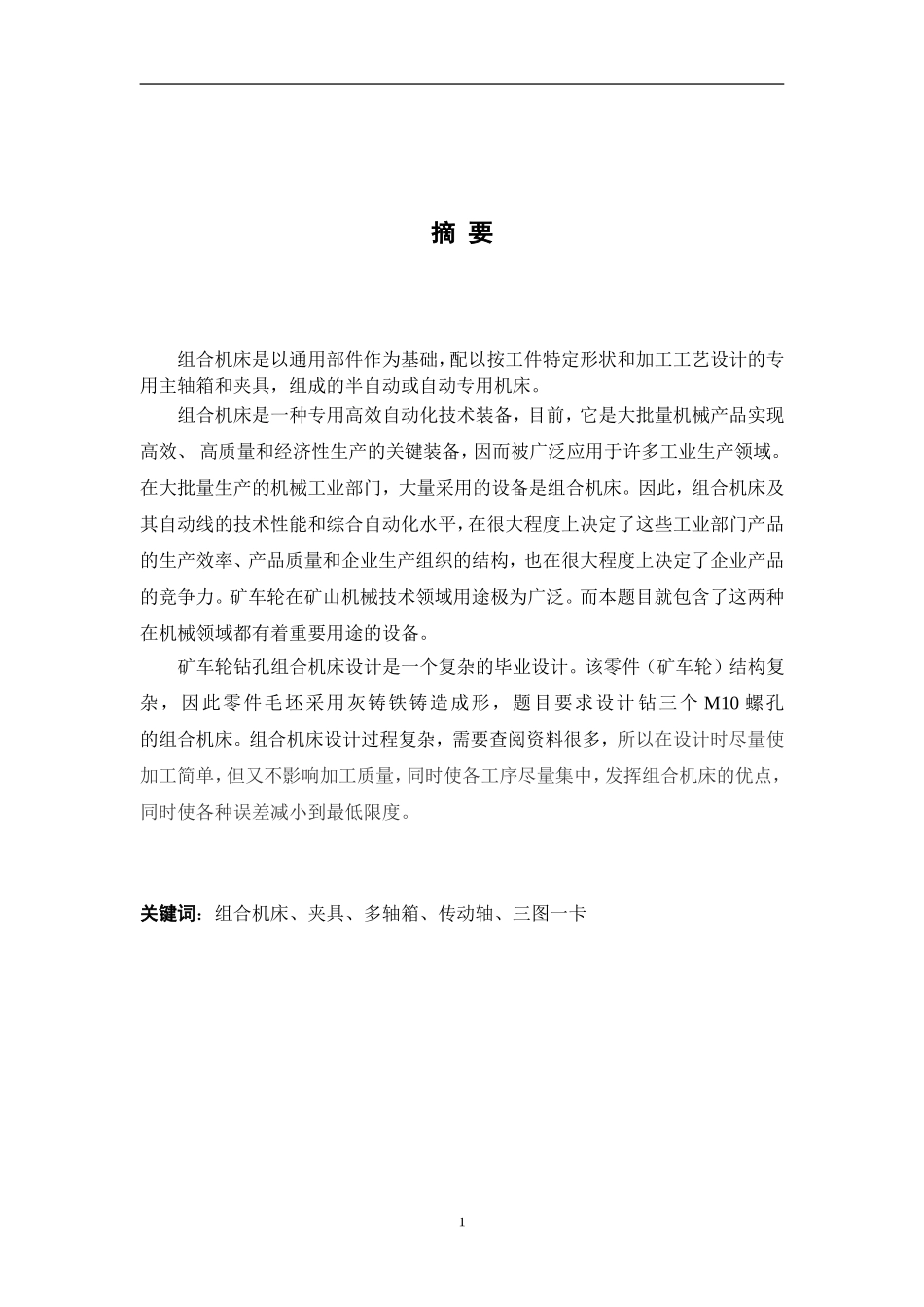

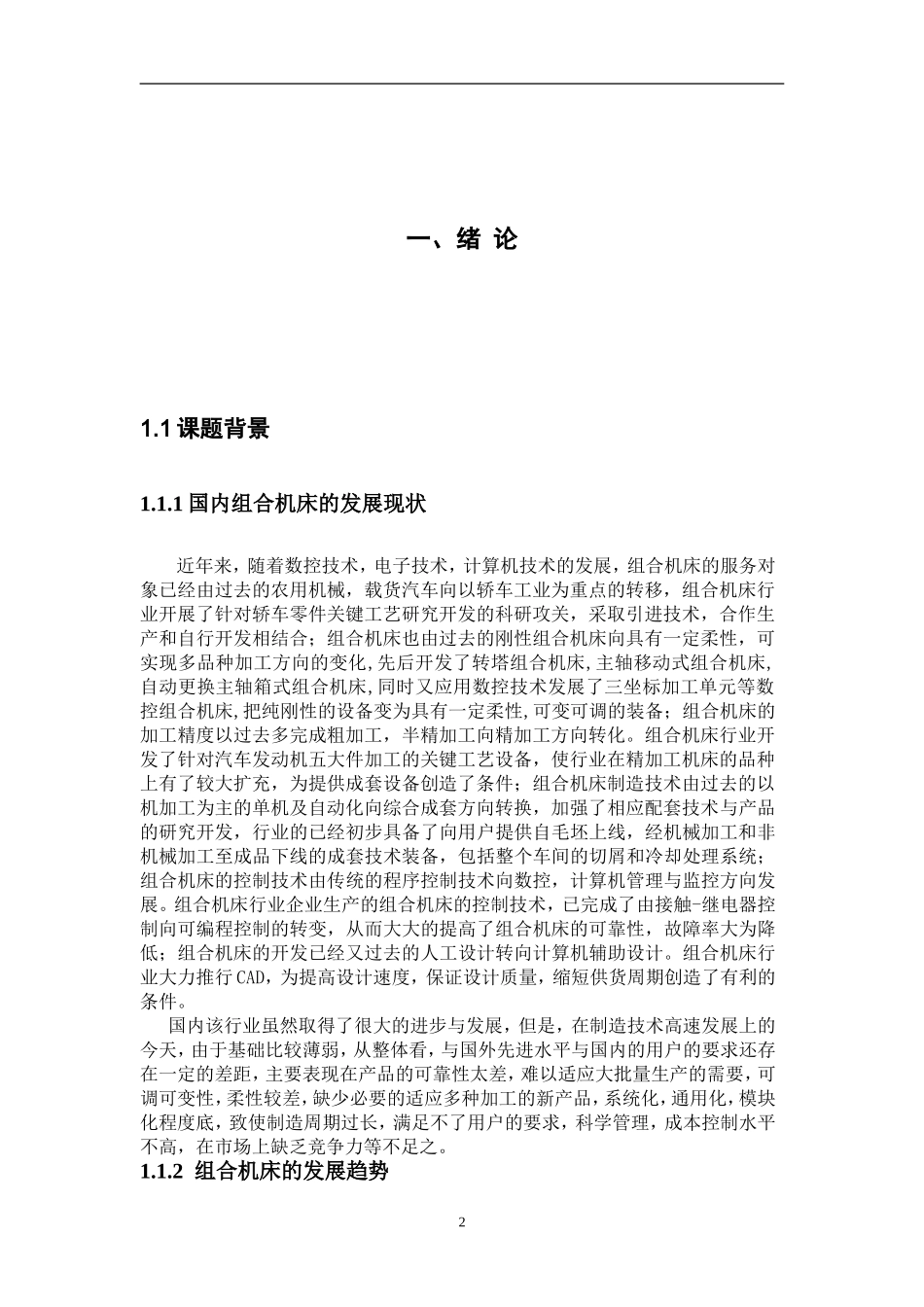

摘 要组合机床是以通用部件作为基础，配以按工件特定形状和加工工艺设计的专用主轴箱和夹具，组成的半自动或自动专用机床。组合机床是一种专用高效自动化技术装备，目前，它是大批量机械产品实现高效、 高质量和经济性生产的关键装备，因而被广泛应用于许多工业生产领域。在大批量生产的机械工业部门，大量采用的设备是组合机床。因此，组合机床及其自动线的技术性能和综合自动化水平，在很大程度上决定了这些工业部门产品的生产效率、产品质量和企业生产组织的结构，也在很大程度上决定了企业产品的竞争力。矿车轮在矿山机械技术领域用途极为广泛。而本题目就包含了这两种在机械领域都有着重要用途的设备。矿车轮钻孔组合机床设计是一个复杂的毕业设计。该零件（矿车轮）结构复杂，因此零件毛坯采用灰铸铁铸造成形，题目要求设计 钻三个 M10 螺孔 的组合机床。组合机床设计过程复杂，需要查阅资料很多，所以在设计时尽量使加工简单，但又不影响加工质量，同时使各工序尽量集中，发挥组合机床的优点，同时使各种误差减小到最低限度。 关键词：组合机床、夹具、多轴箱、传动轴、三图一卡1一、绪 论1.1 课题背景1.1.1 国内组合机床的发展现状近年来，随着数控技术，电子技术，计算机技术的发展，组合机床的服务对象已经由过去的农用机械，载货汽车向以轿车工业为重点的转移，组合机床行业开展了针对轿车零件关键工艺研究开发的科研攻关，采取引进技术，合作生产和自行开发相结合；组合机床也由过去的刚性组合机床向具有一定柔性，可实现多品种加工方向的变化,先后开发了转塔组合机床,主轴移动式组合机床,自动更换主轴箱式组合机床,同时又应用数控技术发展了三坐标加工单元等数控组合机床,把纯刚性的设备变为具有一定柔性,可变可调的装备；组合机床的加工精度以过去多完成粗加工，半精加工向精加工方向转化。组合机床行业开发了针对汽车发动机五大件加工的关键工艺设备，使行业在精加工机床的品种上有了较大扩充，为提供成套设备创造了条件；组合机床制造技术由过去的以机加工为主的单机及自动化向综合成套方向转换，加强了相应配套技术与产品的研究开发，行业的已经初步具备了向用户提供自毛坯上线，经机械加工和非机械加工至成品下线的成套技术装备，包括整个车间的切屑和冷却处理系统；组合机床的控制技术由传统的程序控制技术向数控，计算机管理与监控方向发展。组合机床行业企业生产的组合机床的控制技术，已完成了由接触-继电器控制向...
