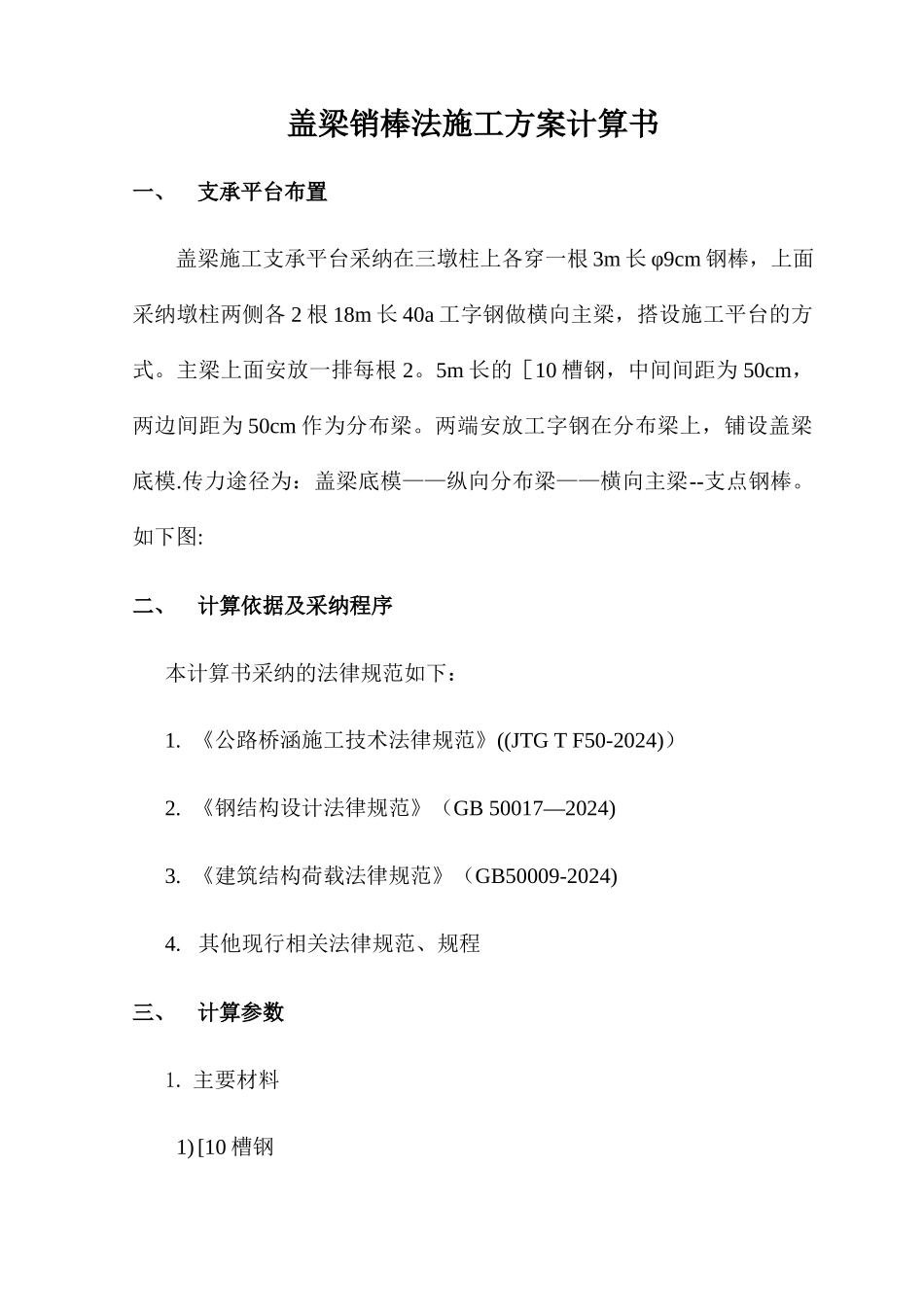

盖梁销棒法施工方案计算书

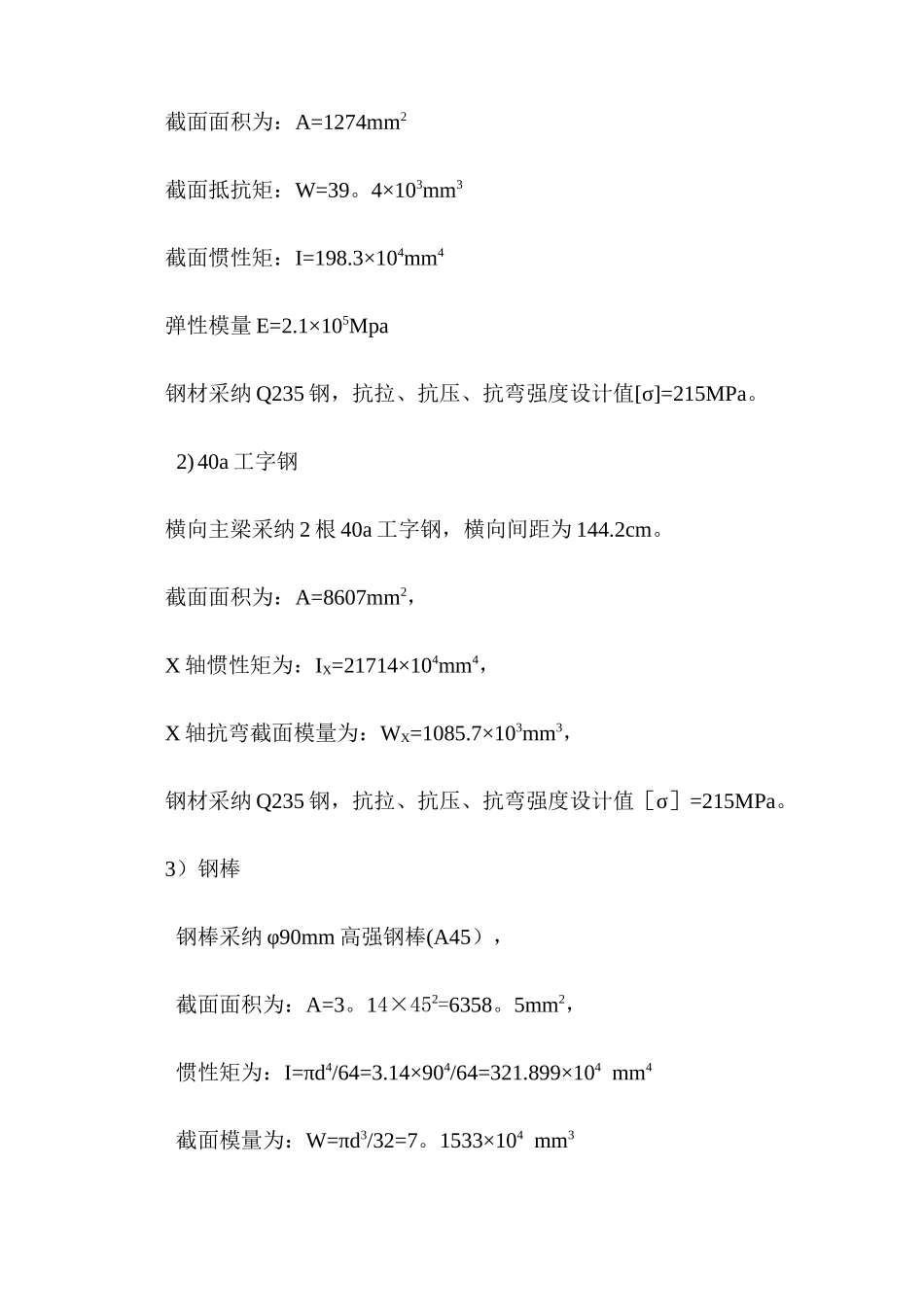

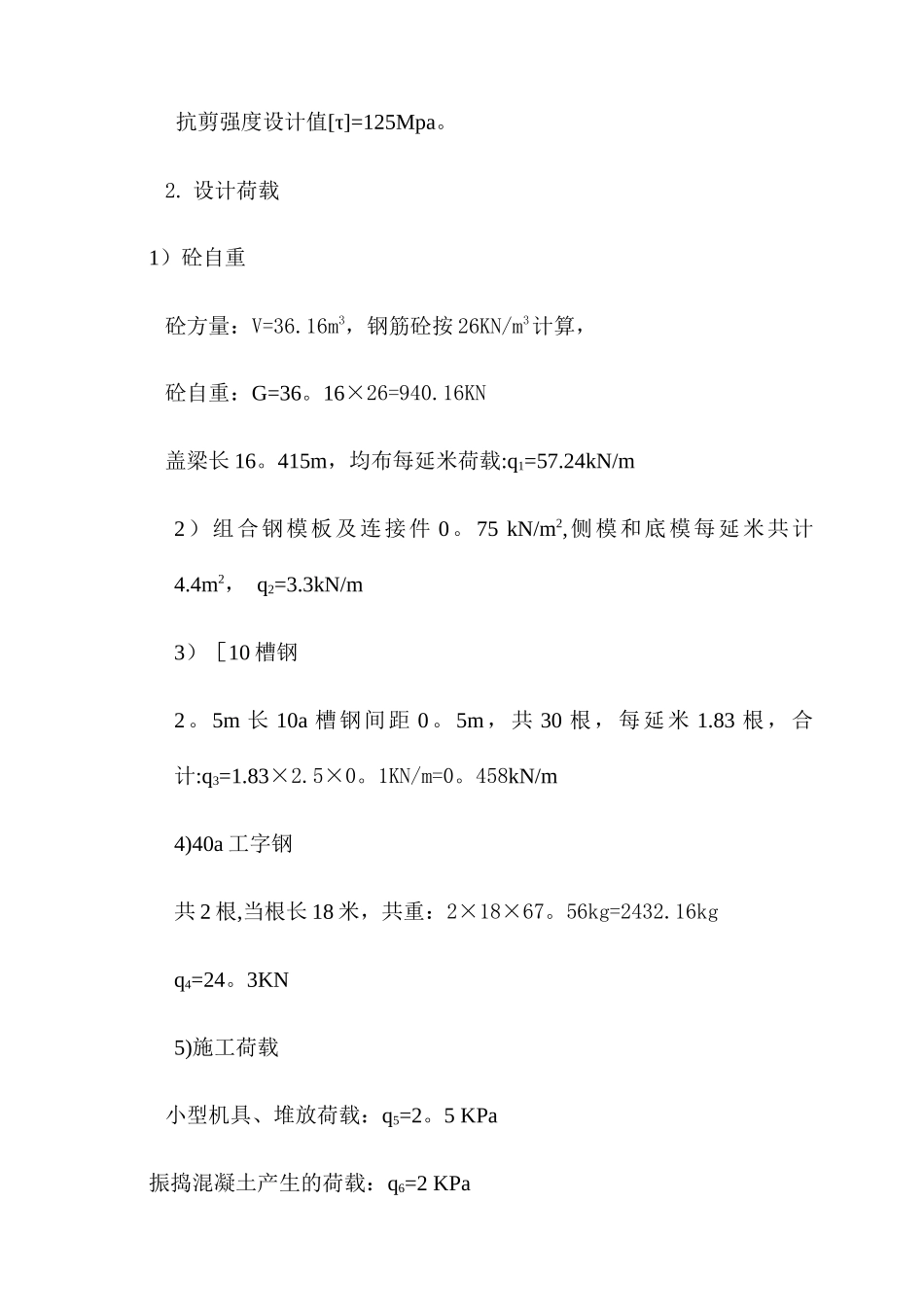

盖梁销棒法施工方案计算书一、支承平台布置盖梁施工支承平台采纳在三墩柱上各穿一根 3m 长 φ9cm 钢棒，上面采纳墩柱两侧各 2 根 18m 长 40a 工字钢做横向主梁，搭设施工平台的方式。主梁上面安放一排每根 2。5m 长的［10 槽钢，中间间距为 50cm，两边间距为 50cm 作为分布梁。两端安放工字钢在分布梁上，铺设盖梁底模.传力途径为：盖梁底模——纵向分布梁——横向主梁--支点钢棒。如下图:二、计算依据及采纳程序本计算书采纳的法律规范如下：1. 《公路桥涵施工技术法律规范》((JTG T F50-2024)）2. 《钢结构设计法律规范》（GB 50017—2024)3. 《建筑结构荷载法律规范》（GB50009-2024)4. 其他现行相关法律规范、规程三、计算参数1. 主要材料1)[10 槽钢截面面积为：A=1274mm2截面抵抗矩：W=39。4×103mm3截面惯性矩：I=198.3×104mm4弹性模量 E=2.1×105Mpa钢材采纳 Q235 钢，抗拉、抗压、抗弯强度设计值[σ]=215MPa。2)40a 工字钢横向主梁采纳 2 根 40a 工字钢，横向间距为 144.2cm。截面面积为：A=8607mm2，X 轴惯性矩为：IX=21714×104mm4，X 轴抗弯截面模量为：WX=1085.7×103mm3，钢材采纳 Q235 钢，抗拉、抗压、抗弯强度设计值［σ］=215MPa。3）钢棒钢棒采纳 φ90mm 高强钢棒(A45），截面面积为：A=3。14×452=6358。5mm2，惯性矩为：I=πd4/64=3.14×904/64=321.899×104 mm4截面模量为：W=πd3/32=7。1533×104 mm3抗剪强度设计值[τ]=125Mpa。2. 设计荷载 1）砼自重砼方量：V=36.16m3，钢筋砼按 26KN/m3计算，砼自重：G=36。16×26=940.16KN盖梁长 16。415m，均布每延米荷载:q1=57.24kN/m2）组合钢模板及连接件 0。75 kN/m2,侧模和底模每延米共计4.4m2， q2=3.3kN/m3）［10 槽钢2。5m 长 10a 槽钢间距 0。5m，共 30 根，每延米 1.83 根，合计:q3=1.83×2.5×0。1KN/m=0。458kN/m4)40a 工字钢共 2 根,当根长 18 米，共重：2×18×67。56kg=2432.16kgq4=24。3KN5)施工荷载小型机具、堆放荷载：q5=2。5 KPa 振捣混凝土产生的荷载：q6=2 KPa3.荷载组合及施工阶段盖梁自重及支架自重均按恒载考虑组合系数 1。2,施工荷载按活载考虑组合系数 1。4。四、受力模型1）[10 槽钢分布梁计算模型：［10 槽钢分布梁直接承受底模以上的自重，［10 槽钢分布在圆柱两侧的 40a 工字钢上，工字钢主梁紧贴圆柱,间距为 144.2cm,故[10 槽钢分布梁计算跨径为 144。2cm，盖梁底宽为...
