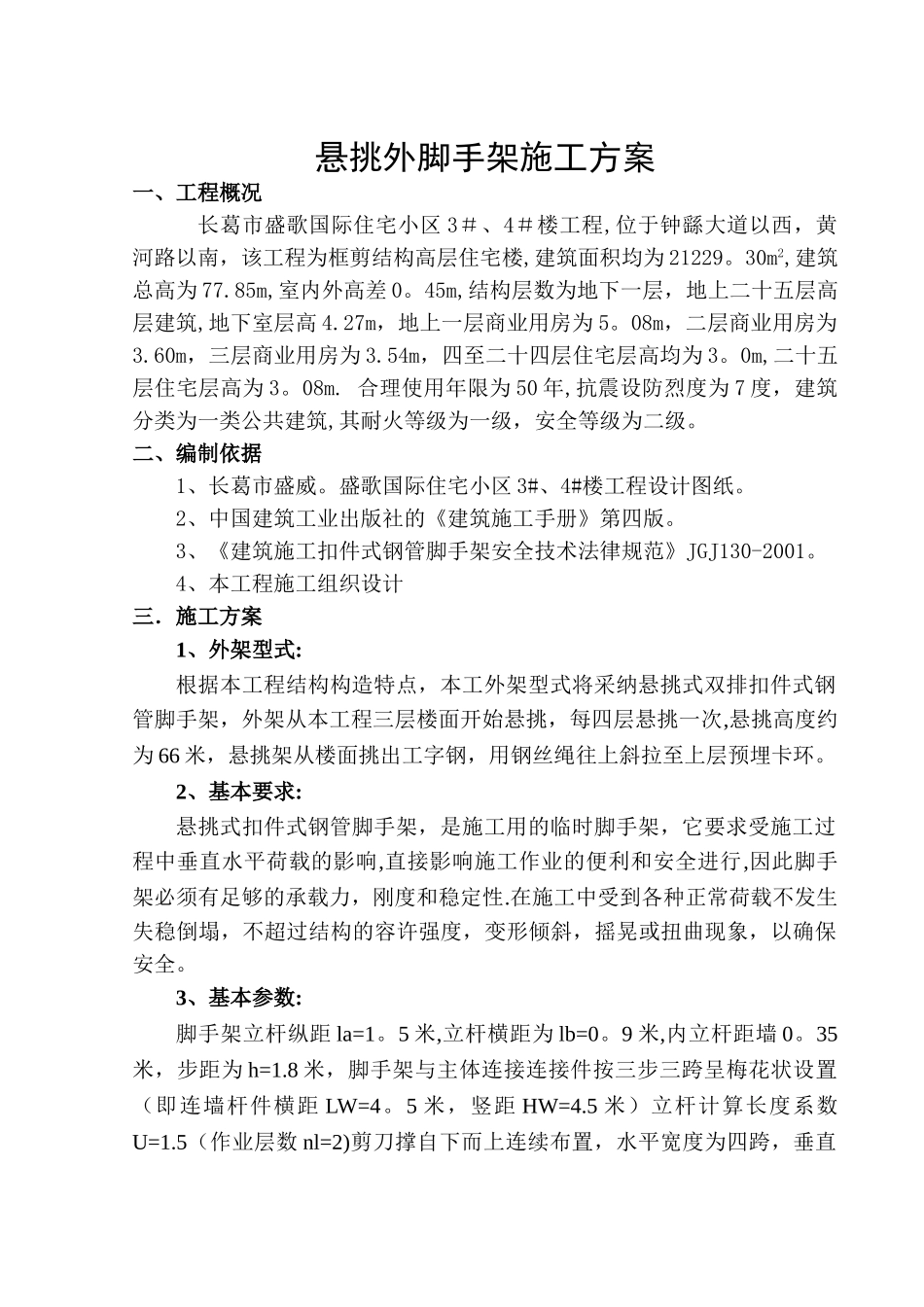

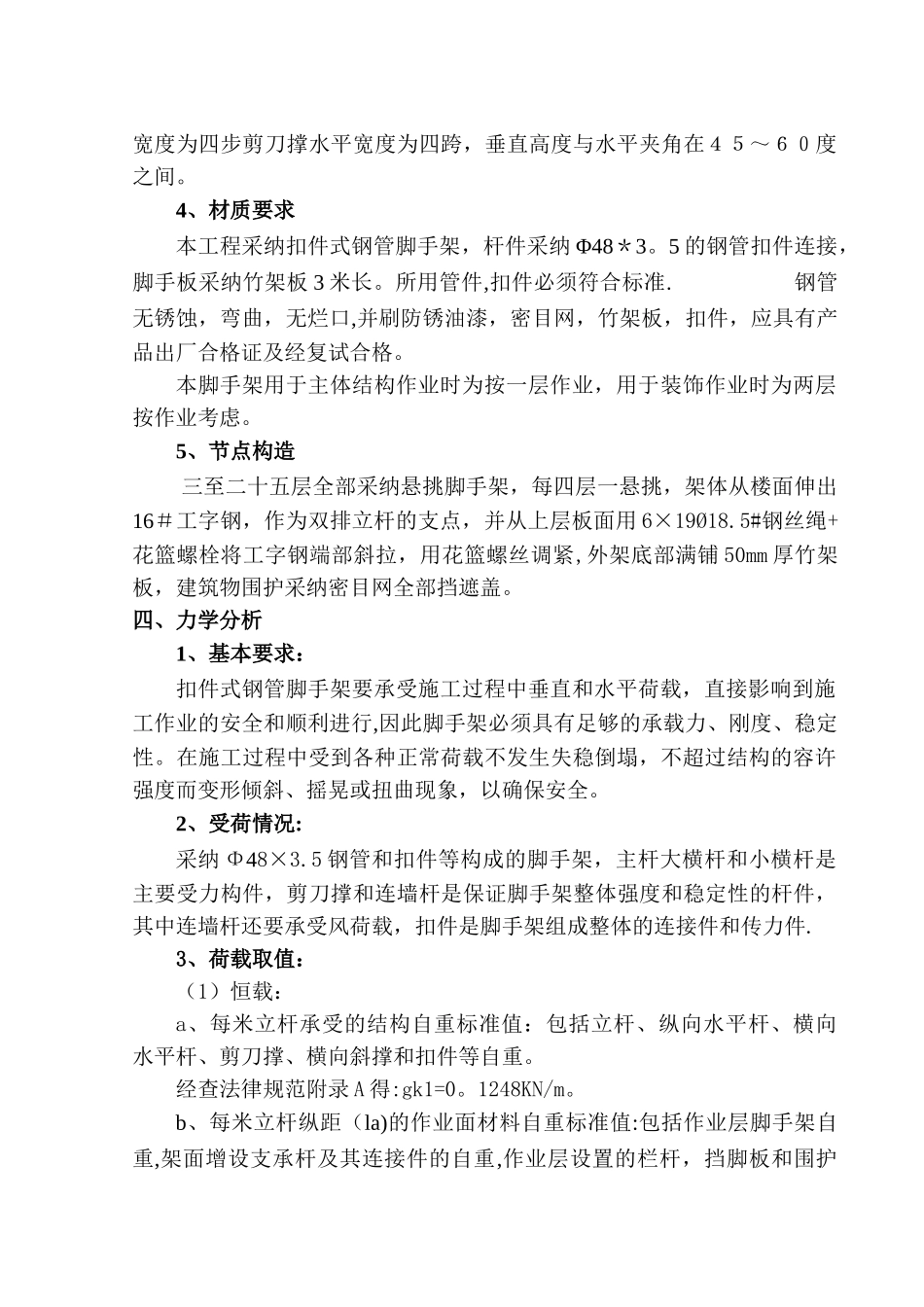

长葛市盛歌国际住宅小区 3＃、4＃楼悬挑外脚手架施工方案审批： 审核： 编制： 许昌市万基城市建设有限公司2024 年 12 月悬挑外脚手架施工方案一、工程概况长葛市盛歌国际住宅小区 3＃、4＃楼工程,位于钟繇大道以西，黄河路以南，该工程为框剪结构高层住宅楼,建筑面积均为 21229。30m2,建筑总高为 77.85m,室内外高差 0。45m,结构层数为地下一层，地上二十五层高层建筑,地下室层高 4.27m，地上一层商业用房为 5。08m，二层商业用房为3.60m，三层商业用房为 3.54m，四至二十四层住宅层高均为 3。0m,二十五层住宅层高为 3。08m. 合理使用年限为 50 年,抗震设防烈度为 7 度，建筑分类为一类公共建筑,其耐火等级为一级，安全等级为二级。二、编制依据1、长葛市盛威。盛歌国际住宅小区 3#、4#楼工程设计图纸。2、中国建筑工业出版社的《建筑施工手册》第四版。3、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001。4、本工程施工组织设计三．施工方案1、外架型式:根据本工程结构构造特点，本工外架型式将采纳悬挑式双排扣件式钢管脚手架，外架从本工程三层楼面开始悬挑，每四层悬挑一次,悬挑高度约为 66 米，悬挑架从楼面挑出工字钢，用钢丝绳往上斜拉至上层预埋卡环。2、基本要求:悬挑式扣件式钢管脚手架，是施工用的临时脚手架，它要求受施工过程中垂直水平荷载的影响,直接影响施工作业的便利和安全进行,因此脚手架必须有足够的承载力，刚度和稳定性.在施工中受到各种正常荷载不发生失稳倒塌，不超过结构的容许强度，变形倾斜，摇晃或扭曲现象，以确保安全。3、基本参数:脚手架立杆纵距 la=1。5 米,立杆横距为 lb=0。9 米,内立杆距墙 0。35米，步距为 h=1.8 米，脚手架与主体连接连接件按三步三跨呈梅花状设置（即连墙杆件横距 LW=4。5 米，竖距 HW=4.5 米）立杆计算长度系数U=1.5（作业层数 nl=2)剪刀撑自下而上连续布置，水平宽度为四跨，垂直宽度为四步剪刀撑水平宽度为四跨，垂直高度与水平夹角在４５～６０度之间。4、材质要求本工程采纳扣件式钢管脚手架，杆件采纳 Φ48＊3。5 的钢管扣件连接，脚手板采纳竹架板 3 米长。所用管件,扣件必须符合标准. 钢管无锈蚀，弯曲，无烂口,并刷防锈油漆，密目网，竹架板，扣件，应具有产品出厂合格证及经复试合格。本脚手架用于主体结构作业时为按一层作业，用于装饰作业时为两层按作业考虑。5、节点构造 三至二十五层全部采纳悬挑脚手架，每四层一悬挑...
