火灾报警系统拆除更新施工组织设计

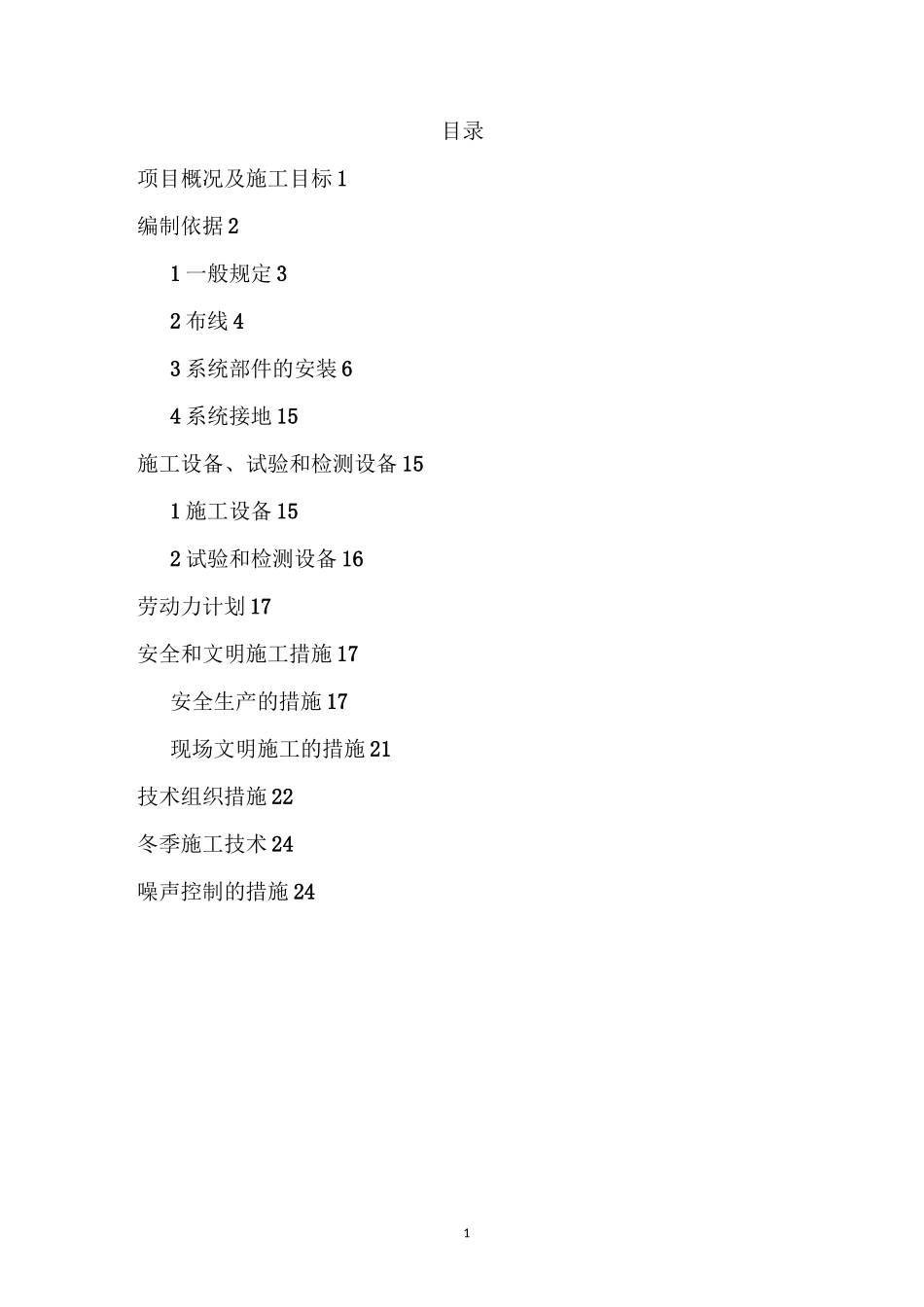

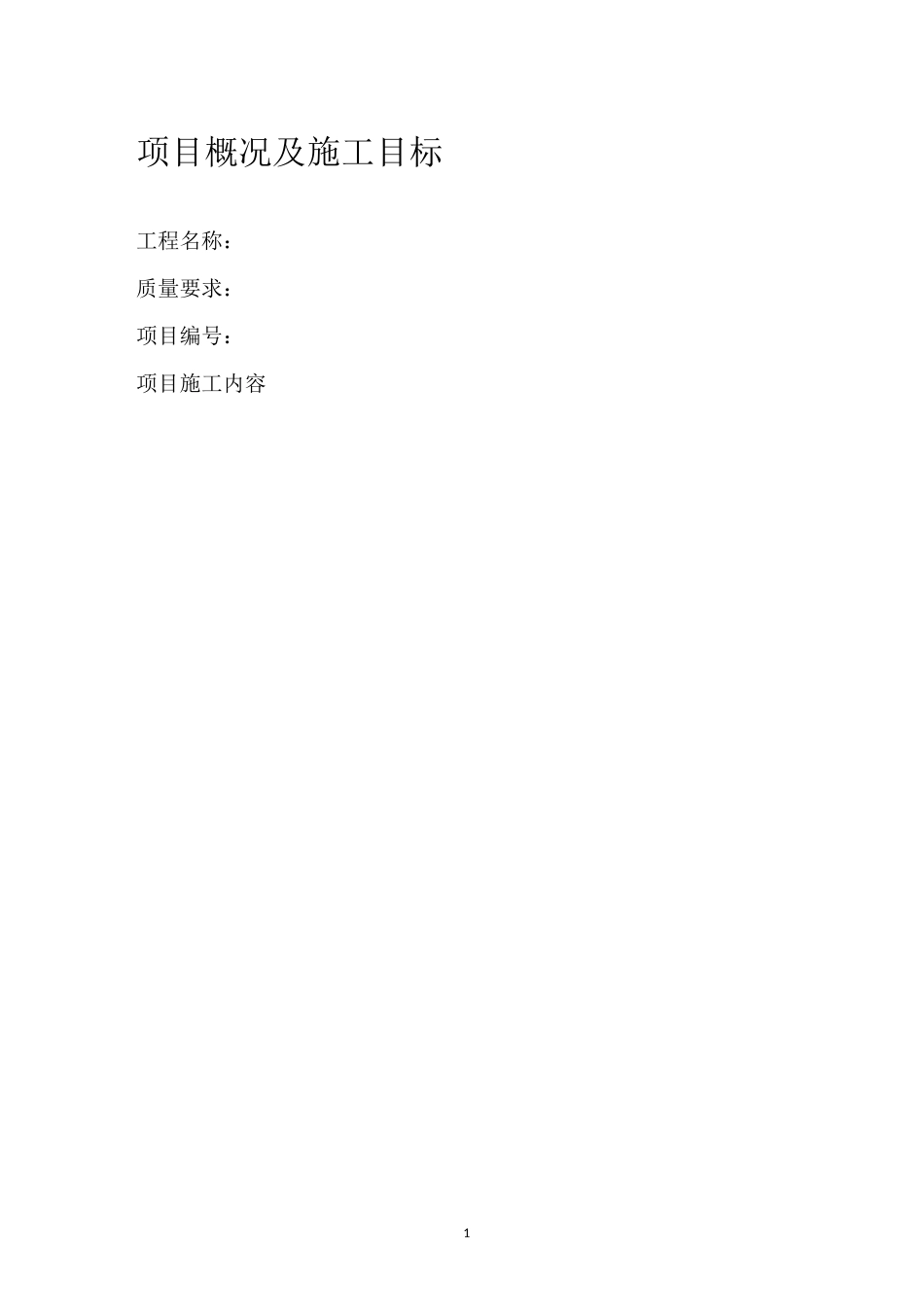

改造工程施工组织设计1目录项目概况及施工目标 1编制依据 21 一般规定 32 布线 43 系统部件的安装 64 系统接地 15施工设备、试验和检测设备 151 施工设备 152 试验和检测设备 16劳动力计划 17安全和文明施工措施 17安全生产的措施 17现场文明施工的措施 21技术组织措施 22冬季施工技术 24噪声控制的措施 241项目概况及施工目标工程名称：质量要求：项目编号：项目施工内容2编制依据主要相关规范《火灾自动报警系统设计规范》GB50116《火灾自动报警系统施工及验收规范》GB50166《汽车库、修车库、停车场设计防火规范》GB50067《民用建筑电气设计规范》JGJ16《消防设备施工技术手册》3施工方法1 一般规定1．1 系统部件的设置应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116 的规定。1．2 有爆炸危险性的场所，系统的布线和部件的安装应符合现行国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257 的相关规定。1.3 自动报警系统工艺流程图42 布线2．1 各类管路明敷时，应采用单独的卡具吊装或支撑物固定，吊杆直径不应小于 6mm。2．2 各类管路暗敷时，应敷设在不燃结构内，且保护层厚度不应小于30mm。2．3 管路经过建筑物的沉降缝、伸缩缝、抗震缝等变形缝处，应采取补偿措施，线缆跨越变形缝的两侧应固定，并应留有适当余量。2．4 敷设在多尘或潮湿场所管路的管口和管路连接处，均应做密封处理。2．5 符合下列条件时，管路应在便于接线处装设接线盒：1 管路长度每超过 30m 且无弯曲时；2 管路长度每超过 20m 且有 1 个弯曲时；3 管路长度每超过 10m 且有 2 个弯曲时；4 管路长度每超过 8m 且有 3 个弯曲时。2．6 金属管路入盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。2．7 槽盒敷设时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：1 槽盒始端、终端及接头处；2 槽盒转角或分支处；3 直线段不大于 3m 处。2．8 槽盒接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。52．9 导线的种类、电压等级应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116 的规定。2．10 同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致。电源线正极应为红色，负极应为蓝色或黑色。2. 11 在管内或槽盒内的布线，...
