矿用隔爆兼本质安全型真空电磁起动器说明书新

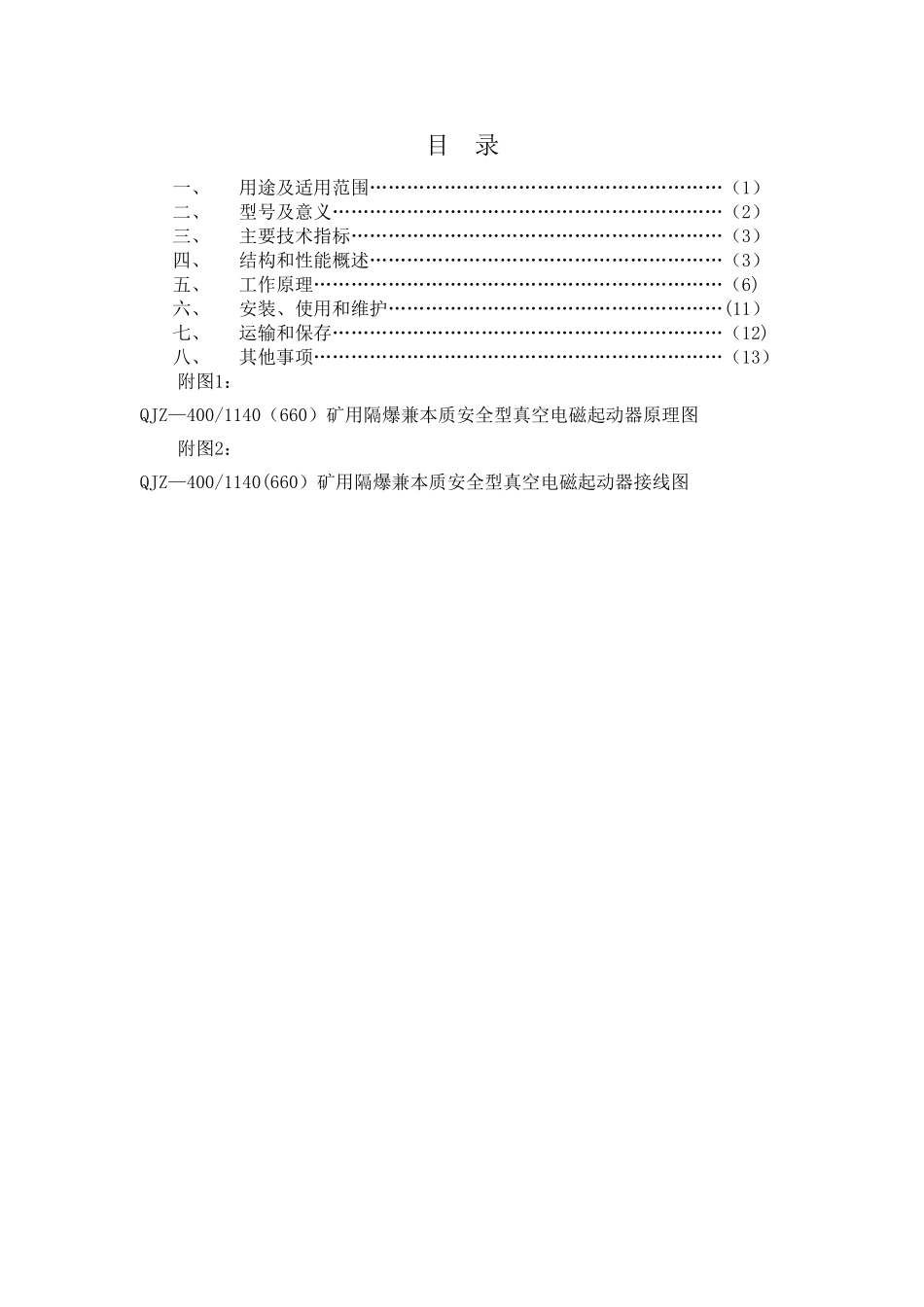

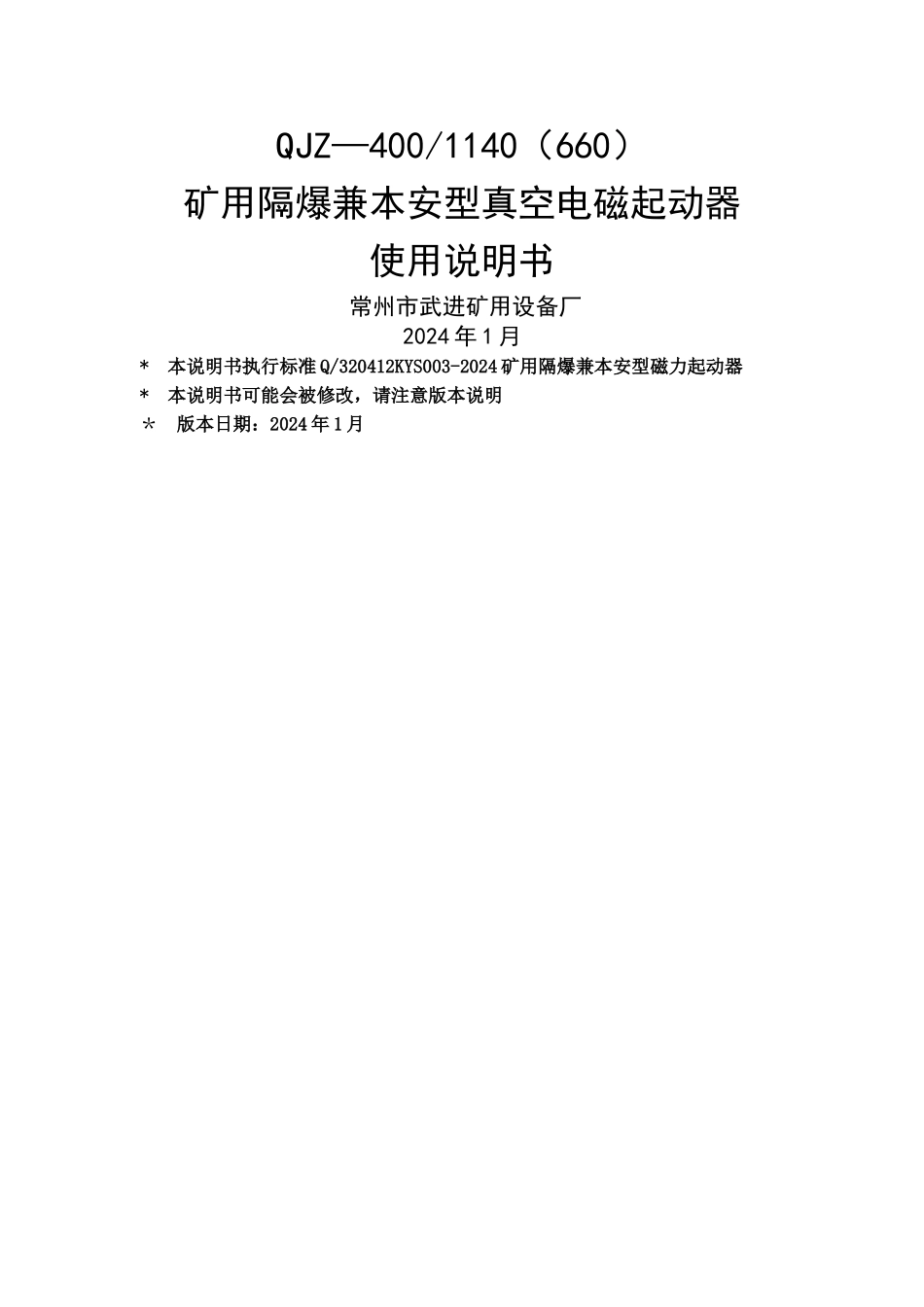

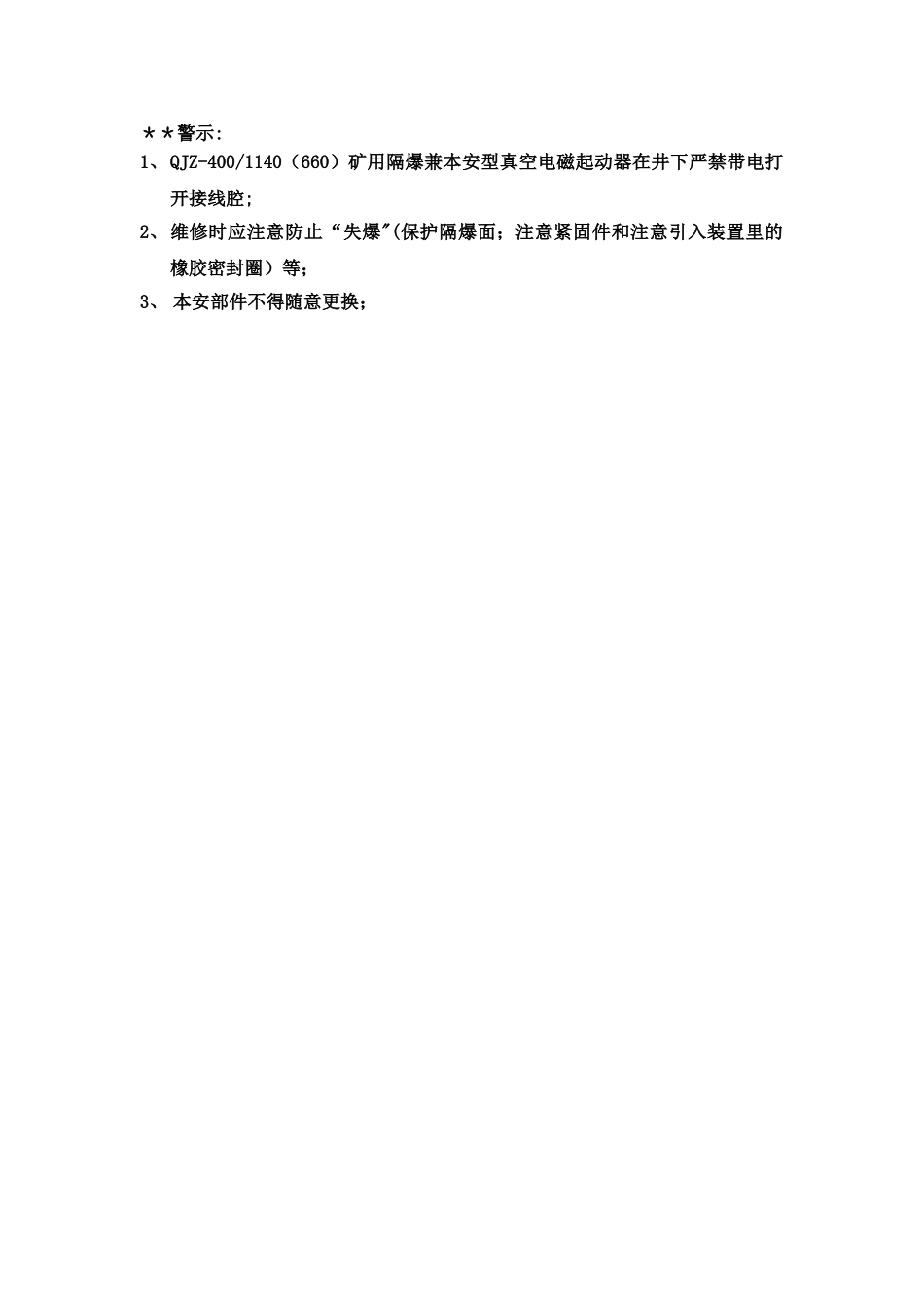

QJZ—400/1140（660）矿用隔爆兼本安型真空电磁起动器使用说明书常州市武进矿用设备厂2024 年 1 月* 本说明书执行标准 Q/320412KYS003-2024 矿用隔爆兼本安型磁力起动器* 本说明书可能会被修改，请注意版本说明＊ 版本日期：2024 年 1 月＊＊警示:1、QJZ-400/1140（660）矿用隔爆兼本安型真空电磁起动器在井下严禁带电打开接线腔;2、维修时应注意防止“失爆"(保护隔爆面；注意紧固件和注意引入装置里的橡胶密封圈）等；3、 本安部件不得随意更换；目 录一、用途及适用范围…………………………………………………（1）二、型号及意义………………………………………………………（2）三、主要技术指标……………………………………………………（3）四、结构和性能概述…………………………………………………（3）五、工作原理…………………………………………………………（6)六、安装、使用和维护………………………………………………(11）七、运输和保存………………………………………………………（12)八、其他事项…………………………………………………………（13）附图1：QJZ—400/1140（660）矿用隔爆兼本质安全型真空电磁起动器原理图附图2：QJZ—400/1140(660）矿用隔爆兼本质安全型真空电磁起动器接线图QJZ-400/1140（660）矿用隔爆兼本安型真空电磁起动器一、用途及适用范围1。1 概述本矿用隔爆兼本安型真空电磁起动器 (以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质。在沟通 50Hz、电压 1140V 或 660V 供电系统中，对 400A 以下电流的三相鼠笼型电机进行直接起动、停止控制，并对线路及电机进行综合保护，也可进行多台同型号起动器顺序控制.控制方式可以就地控制和远方控制，在停机后 ,可利用换向开关进行换向,改变电动机旋转方向。本起动器具有分断能力强、寿命长、安全可靠等优点，防爆外壳采纳方型、快速开盖、抽插式主芯板，便于生产和维修 。采纳先进的 PIR-400Ⅱ 井下智能化多功能综合保护器，保护器采纳了先进的微处理器,高精度的数据处理及先进的保护算法，保护精度高，反应速度快。能完成漏电闭锁、欠压、过压、三相不平衡、过载、短路、风电闭锁、瓦斯保护、温度测量等多种保护功能。1。2 起动器正常使用条件★海拔高度不超过 2000m；★周围环境温度为-5℃～40℃；★周围空气相对湿度不大于 95％（±25℃）；★在...
