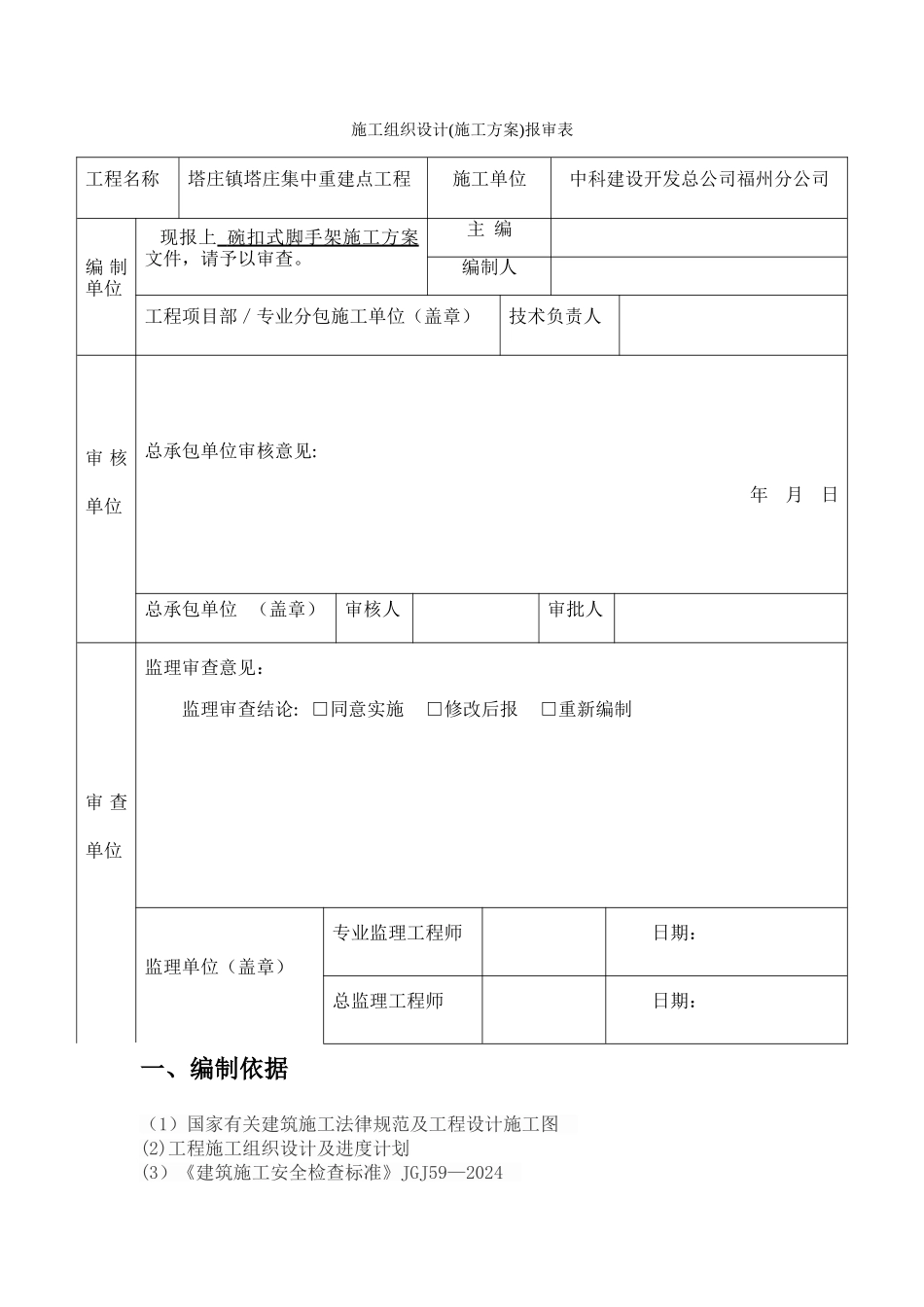

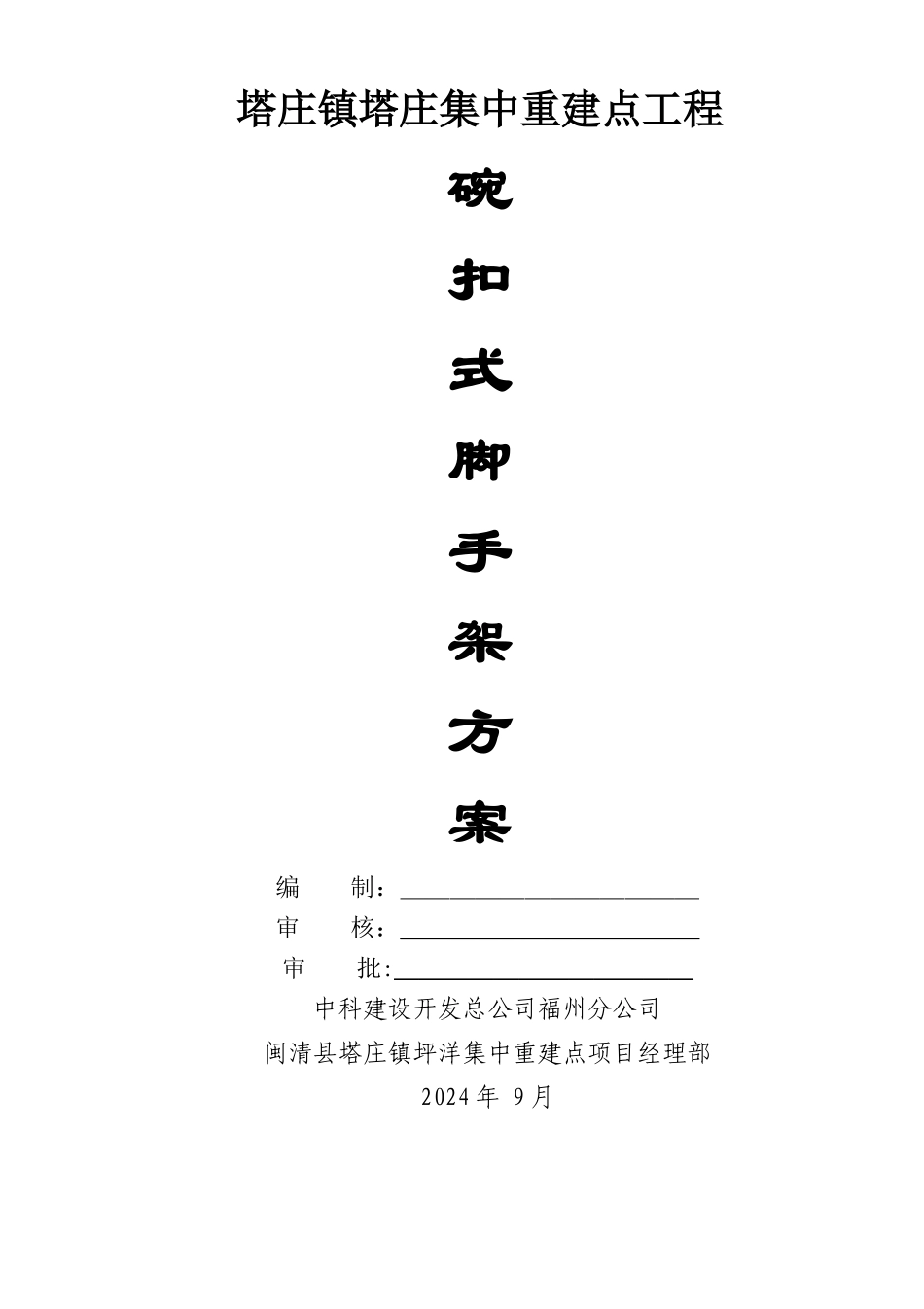

塔庄镇塔庄集中重建点工程碗扣式脚手架方案编 制:____________审 核:____________审 批:____________中科建设开发总公司福州分公司闽清县塔庄镇坪洋集中重建点项目经理部2024 年 9 月施工组织设计(施工方案)报审表工程名称塔庄镇塔庄集中重建点工程施工单位中科建设开发总公司福州分公司编 制单位 现报上 碗扣 式脚手架施工方案 文件,请予以审查。主 编编制人工程项目部/专业分包施工单位(盖章)技术负责人 审 核单位总承包单位审核意见:年 月 日总承包单位 (盖章)审核人审批人审 查单位监理审查意见:监理审查结论: □同意实施 □修改后报 □重新编制监理单位(盖章)专业监理工程师日期:总监理工程师日期:一、编制依据(1)国家有关建筑施工法律规范及工程设计施工图 (2)工程施工组织设计及进度计划(3)《建筑施工安全检查标准》JGJ59—2024 (4)《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024 (5)《建筑施工碗扣式钢管脚手架技术法律规范》JGJ166—2024 二、施工准备2。1 材料计划根据现场实际情况结合该项目的结构特点,支撑架采纳碗扣满堂红钢管支顶,钢管采纳 φ4。8 壁厚 3.5mm 的钢管,碗扣式构配件外观质量应符合下列要求:(1)钢管应平直光滑、无裂纹、无锈蚀、无分层、无结巴、无毛刺等,不得采纳横断面接长的钢管。(2)铸造件表面应光整,不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷,表面粘砂应清除洁净。(3)冲压件不得有毛刺、裂纹、氧化皮等缺陷.(4)各焊缝应饱满、焊药应清楚洁净,不得有未焊透、夹砂、咬肉、裂纹等缺陷。(5)构配件防锈漆涂层应均匀,附着应牢固。(6)立杆的上碗扣应能上下窜动、转动灵活,不得有卡滞现象.(7)立杆与立杆的连接孔处应能插入 υ10mm 连接销.(8)碗扣节点上应安装 1 到 4 个横杆时,上碗扣均能锁紧。2.2 劳动力计划根据施工需要,需要配备专业架子工人数为 12 人;2.3 作业条件(1)碗扣式钢管支顶在下层混凝土基层面上时,须待下层梁板底板混凝土浇筑后并达到安全强度后才可进行安装,以保证支顶地面能满足承载力要求,防止钢支顶下沉和梁板受到破坏。(2)使用前应检查钢管及扣件的出厂合格证,碗扣式钢管是否存在弯曲、裂缝和锈蚀严重等缺陷,若有则应挑除不用,对于多次重复使用的钢管(包括配件),要仔细检查.作业前应在框架小桥底板处拉线以保证对位准确。三、施工工艺模板支架立柱...
