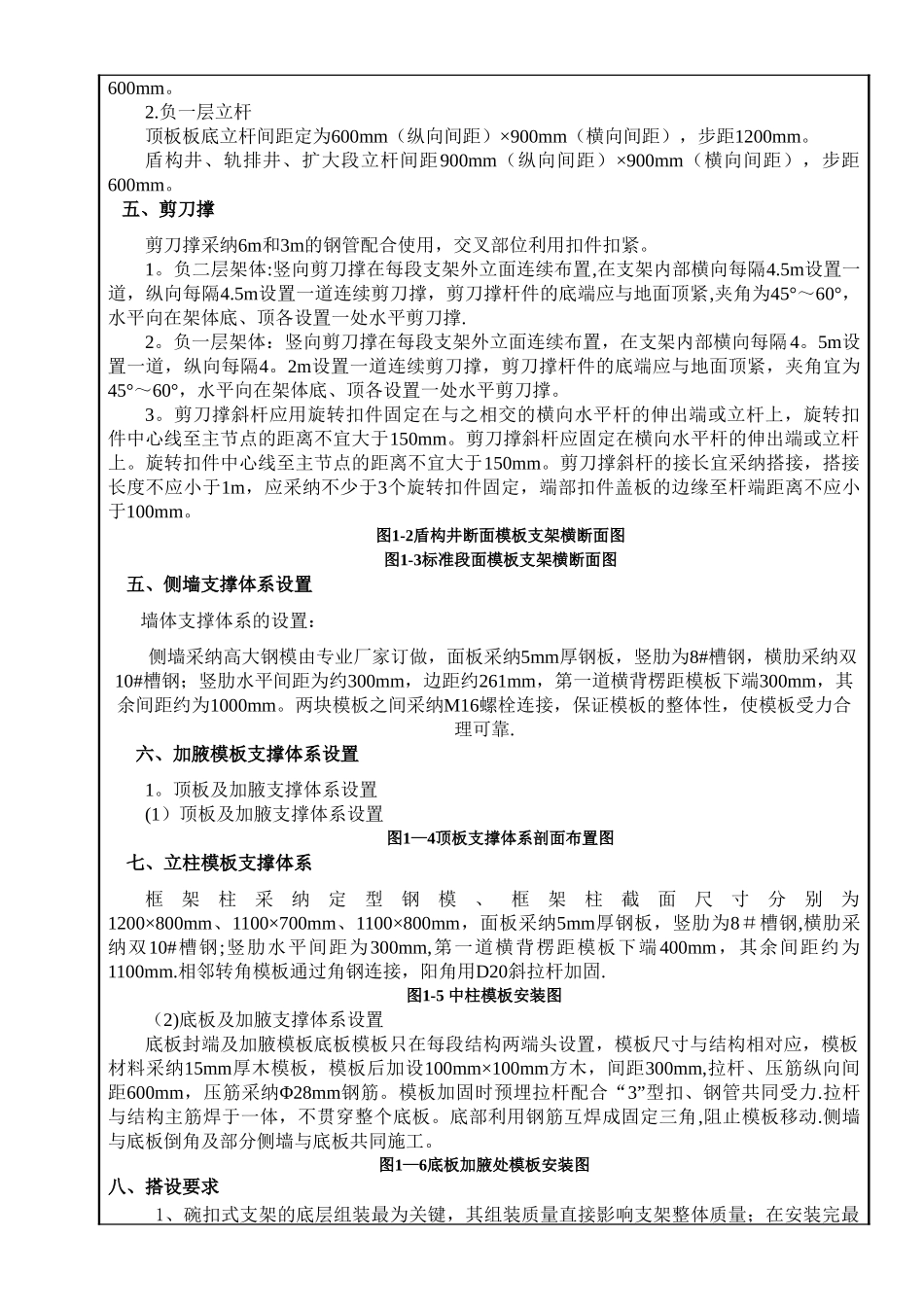

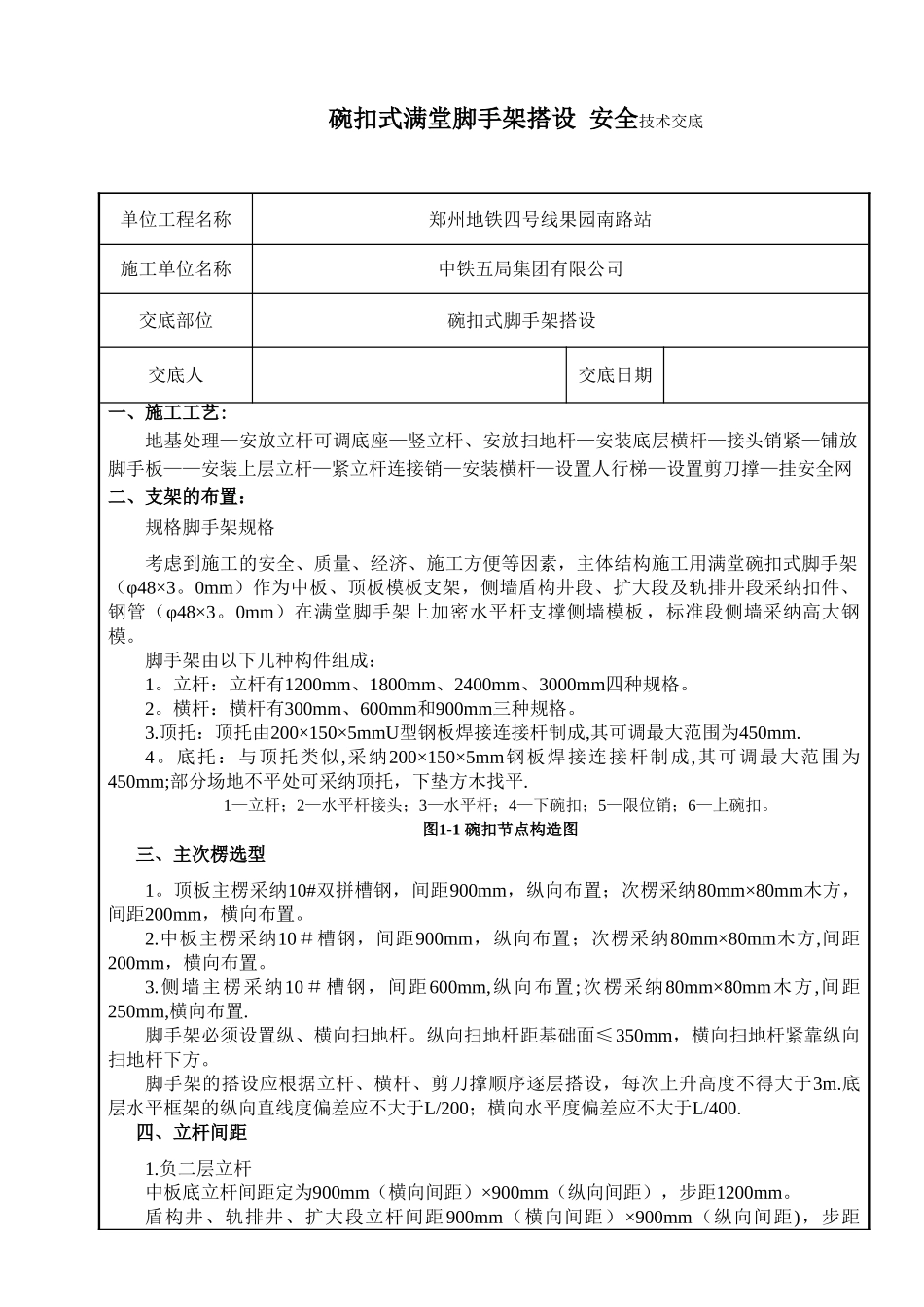

碗扣式满堂脚手架搭设 安全技术交底单位工程名称 郑州地铁四号线果园南路站施工单位名称 中铁五局集团有限公司交底部位 碗扣式脚手架搭设交底人交底日期一、施工工艺:地基处理—安放立杆可调底座—竖立杆、安放扫地杆—安装底层横杆—接头销紧—铺放脚手板——安装上层立杆—紧立杆连接销—安装横杆—设置人行梯—设置剪刀撑—挂安全网二、支架的布置： 规格脚手架规格考虑到施工的安全、质量、经济、施工方便等因素，主体结构施工用满堂碗扣式脚手架（φ48×3。0mm）作为中板、顶板模板支架，侧墙盾构井段、扩大段及轨排井段采纳扣件、钢管（φ48×3。0mm）在满堂脚手架上加密水平杆支撑侧墙模板，标准段侧墙采纳高大钢模。脚手架由以下几种构件组成：1。立杆：立杆有1200mm、1800mm、2400mm、3000mm四种规格。2。横杆：横杆有300mm、600mm和900mm三种规格。3.顶托：顶托由200×150×5mmU型钢板焊接连接杆制成,其可调最大范围为450mm.4。底托：与顶托类似,采纳200×150×5mm钢板焊接连接杆制成,其可调最大范围为450mm;部分场地不平处可采纳顶托，下垫方木找平.1—立杆；2—水平杆接头；3—水平杆；4—下碗扣；5—限位销；6—上碗扣。图1-1 碗扣节点构造图三、主次楞选型1。顶板主楞采纳10#双拼槽钢，间距900mm，纵向布置；次楞采纳80mm×80mm木方，间距200mm，横向布置。2.中板主楞采纳10＃槽钢，间距900mm，纵向布置；次楞采纳80mm×80mm木方,间距200mm，横向布置。3.侧墙主楞采纳10＃槽钢，间距600mm,纵向布置;次楞采纳80mm×80mm木方,间距250mm,横向布置.脚手架必须设置纵、横向扫地杆。纵向扫地杆距基础面≤350mm，横向扫地杆紧靠纵向扫地杆下方。脚手架的搭设应根据立杆、横杆、剪刀撑顺序逐层搭设，每次上升高度不得大于3m.底层水平框架的纵向直线度偏差应不大于L/200；横向水平度偏差应不大于L/400.四、立杆间距1.负二层立杆中板底立杆间距定为900mm（横向间距）×900mm（纵向间距），步距1200mm。盾构井、轨排井、扩大段立杆间距900mm（横向间距）×900mm（纵向间距)，步距600mm。2.负一层立杆顶板板底立杆间距定为600mm（纵向间距）×900mm（横向间距），步距1200mm。盾构井、轨排井、扩大段立杆间距900mm（纵向间距）×900mm（横向间距），步距600mm。 五、剪刀撑剪刀撑采纳6m和3m的钢管配合使用，交叉部位利用扣件扣紧。1。负二层架体:竖向剪刀撑在每段支架外立面连续布置,在支架内部横向每隔4.5m设置一道，纵向每隔4.5m设置一...
