示波器试题及答案VIP专享

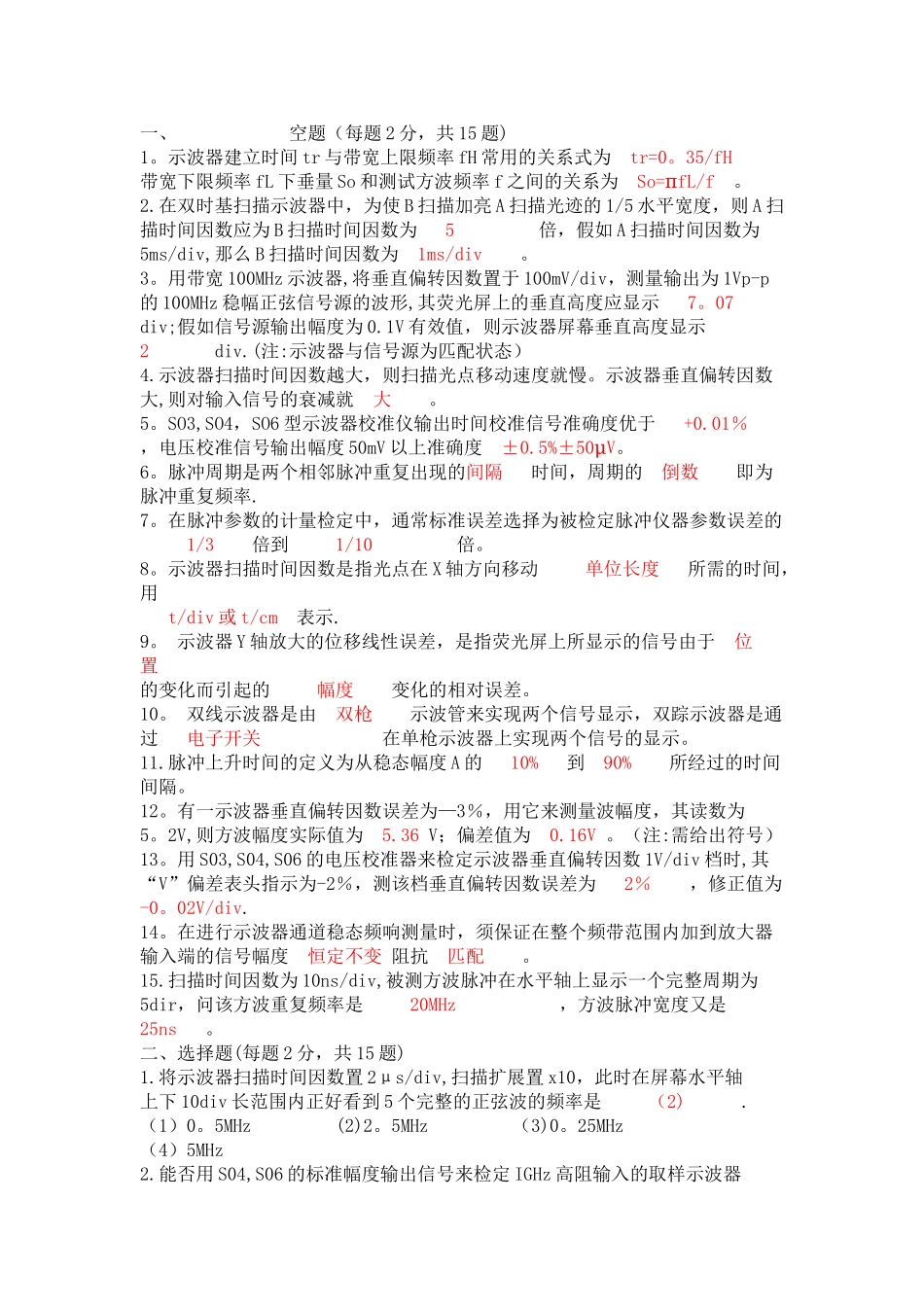

一、 空题（每题 2 分，共 15 题)1。示波器建立时间 tr 与带宽上限频率 fH 常用的关系式为 tr=0。35/fH 带宽下限频率 fL 下垂量 So 和测试方波频率 f 之间的关系为 So=πfL/f 。 2.在双时基扫描示波器中，为使 B 扫描加亮 A 扫描光迹的 1/5 水平宽度，则 A 扫描时间因数应为 B 扫描时间因数为 5 倍，假如 A 扫描时间因数为5ms/div,那么 B 扫描时间因数为 1ms/div 。3。用带宽 100MHz 示波器,将垂直偏转因数置于 100mV/div，测量输出为 1Vp-p的 100MHz 稳幅正弦信号源的波形,其荧光屏上的垂直高度应显示 7。07 div;假如信号源输出幅度为 0.1V 有效值，则示波器屏幕垂直高度显示 2 div.(注:示波器与信号源为匹配状态）4.示波器扫描时间因数越大，则扫描光点移动速度就慢。示波器垂直偏转因数大,则对输入信号的衰减就 大 。5。SO3,SO4，SO6 型示波器校准仪输出时间校准信号准确度优于 +0.01％ ，电压校准信号输出幅度 50mV 以上准确度 ±0.5%±50μV。6。脉冲周期是两个相邻脉冲重复出现的间隔 时间，周期的 倒数 即为脉冲重复频率.7。在脉冲参数的计量检定中，通常标准误差选择为被检定脉冲仪器参数误差的 1/3 倍到 1/10 倍。8。示波器扫描时间因数是指光点在 X 轴方向移动 单位长度 所需的时间，用 t/div 或 t/cm 表示.9。 示波器 Y 轴放大的位移线性误差，是指荧光屏上所显示的信号由于 位置 的变化而引起的 幅度 变化的相对误差。10。 双线示波器是由 双枪 示波管来实现两个信号显示，双踪示波器是通过 电子开关 在单枪示波器上实现两个信号的显示。11.脉冲上升时间的定义为从稳态幅度 A 的 10% 到 90% 所经过的时间间隔。12。有一示波器垂直偏转因数误差为—3％，用它来测量波幅度，其读数为5。2V,则方波幅度实际值为 5.36 V；偏差值为 0.16V 。（注:需给出符号）13。用 S03,S04,S06 的电压校准器来检定示波器垂直偏转因数 1V/div 档时,其“V”偏差表头指示为-2％，测该档垂直偏转因数误差为 2％ ，修正值为-0。02V/div.14。在进行示波器通道稳态频响测量时，须保证在整个频带范围内加到放大器输入端的信号幅度 恒定不变 阻抗 匹配 。15.扫描时间因数为 10ns/div,被测方波脉冲在水平轴上显示一个完整周期为5dir，问该方波重复频率是 20MHz ，方波脉冲宽度又是 25ns 。二、选择题(每题 2 分，共 15 题)1.将示波器扫描时间因...
