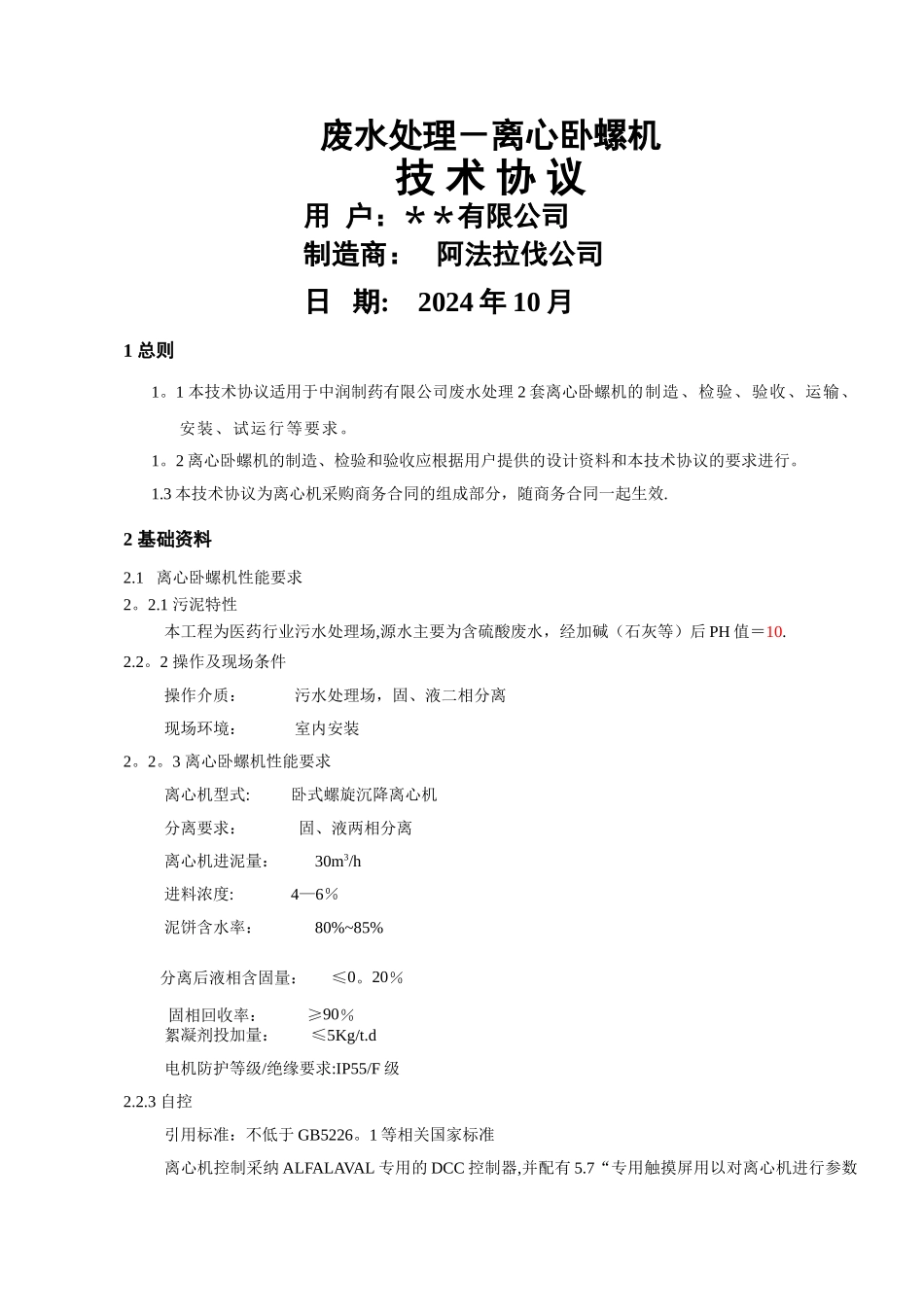

废水处理－离心卧螺机技 术 协 议用 户：＊＊有限公司 制造商： 阿法拉伐公司日 期: 2024 年 10 月1 总则1。1 本技术协议适用于中润制药有限公司废水处理 2 套离心卧螺机的制造、检验、验收、运输、安装、试运行等要求。1。2 离心卧螺机的制造、检验和验收应根据用户提供的设计资料和本技术协议的要求进行。1.3 本技术协议为离心机采购商务合同的组成部分，随商务合同一起生效.2 基础资料2.1 离心卧螺机性能要求2。2.1 污泥特性本工程为医药行业污水处理场,源水主要为含硫酸废水，经加碱（石灰等）后 PH 值＝10.2.2。2 操作及现场条件操作介质： 污水处理场，固、液二相分离现场环境： 室内安装2。2。3 离心卧螺机性能要求离心机型式: 卧式螺旋沉降离心机分离要求： 固、液两相分离离心机进泥量： 30m3/h进料浓度: 4—6％泥饼含水率： 80%~85%分离后液相含固量： ≤0。20％固相回收率： ≥90％絮凝剂投加量： ≤5Kg/t.d电机防护等级/绝缘要求:IP55/F 级2.2.3 自控 引用标准：不低于 GB5226。1 等相关国家标准离心机控制采纳 ALFALAVAL 专用的 DCC 控制器,并配有 5.7“专用触摸屏用以对离心机进行参数设置，状态监控，报警显示及离心机操作。通过操作屏控制内容包括离心机的启动，停机及过热保护污泥泵的连锁加药泵的连锁离心机紧急停车保护主副电机电流显示离心机转鼓转速，差速，扭矩显示及调整运行时间显示离心机扭矩,速度,振动，机盖等保护控制器可提供 RS485 通讯接口DCC 控制柜和变频驱动柜分开。DCC 控制柜的电源从变频驱动柜引。控制柜设置隔离栅，用于连接来自危险区的信号。隔离栅采纳 MTL 或 P+F 的产品设置独立的现场操作箱，现场操作箱为防暴操作箱，用于离心机现场启动。操作箱符合 ATEX 标准.另设置一台 PC 上位机，用于离心机的状态监视.2.2.4 水 用户提供回用水或自来水供清洗用，保证清洗水流量为>10m3/h,能够流进离心机.3 制造、检验及验收标准法律规范离心脱水机及其附属设备的设计和制造，应符合现行的相关国家标准和国际标准和法律规范。这些标准和法律规范至少包括：生产质管标准： ENISO9001：1994,ISO9001：1994，DSISO9001：1994，转鼓离心铸造铸件标准: DIN500493。1。B转鼓部件加工标准： ISO2861转鼓及转子动平衡测试标准：ISO1940.驱动马达制造标准： IEC60034—1 和 IEC60072-1.批核证书编号: 910108 电气控制柜设计制造标准:...
