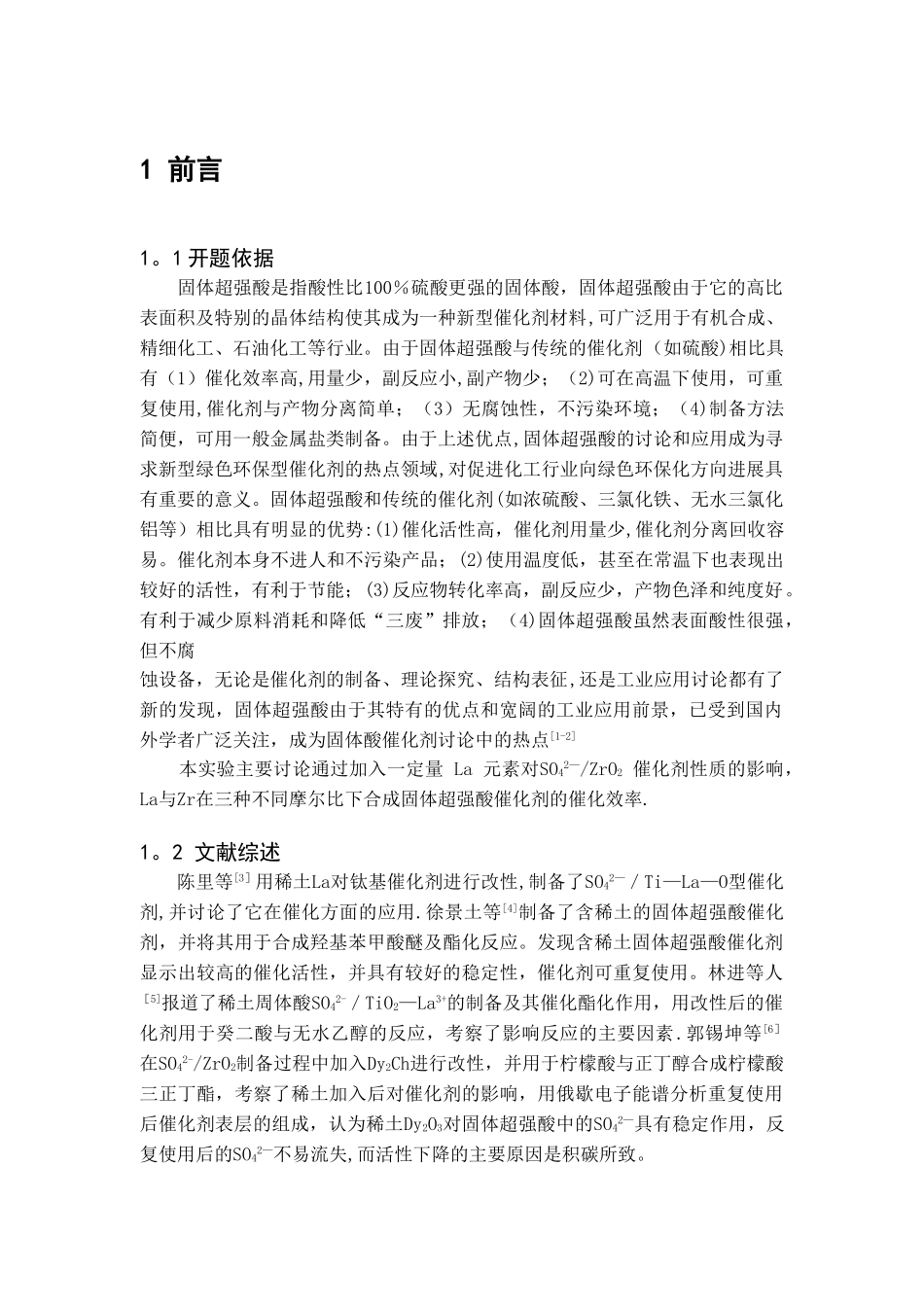

稀土改性固体超强酸催化剂的合成及性质表征摘要：本实验讨论以硝酸锆和硝酸镧为原料合成物质的量比为 Zr:La=1:0， Zr：La=1：1， Zr:La=1：2 的固体超强酸催化剂，讨论了在 Zr:La 分别为 1:0， 1:1, 1:2 三种催化剂各取 2g 催化合成乙酸正丁酯的酯化率，由酯化率得出催化剂的活性,并且对催化剂进行红外光谱和紫外光谱分析。结果表明 Zr:La=1:2 的催化剂的催化效率最高，同样反应时间为 3 h 时，乙酸正丁酯的收率为 66。84％.关键词：稀土；固体超强酸催化剂；乙酸正丁酯；催化剂的合成；酯化反应。 1 前言1。1 开题依据 固体超强酸是指酸性比100％硫酸更强的固体酸，固体超强酸由于它的高比表面积及特别的晶体结构使其成为一种新型催化剂材料,可广泛用于有机合成、精细化工、石油化工等行业。由于固体超强酸与传统的催化剂（如硫酸)相比具有（1）催化效率高,用量少，副反应小,副产物少；（2)可在高温下使用，可重复使用,催化剂与产物分离简单；（3）无腐蚀性，不污染环境；（4)制备方法简便，可用一般金属盐类制备。由于上述优点,固体超强酸的讨论和应用成为寻求新型绿色环保型催化剂的热点领域,对促进化工行业向绿色环保化方向进展具有重要的意义。固体超强酸和传统的催化剂(如浓硫酸、三氯化铁、无水三氯化铝等）相比具有明显的优势:(1)催化活性高，催化剂用量少,催化剂分离回收容易。催化剂本身不进人和不污染产品；(2)使用温度低，甚至在常温下也表现出较好的活性，有利于节能；(3)反应物转化率高，副反应少，产物色泽和纯度好。有利于减少原料消耗和降低“三废”排放；（4)固体超强酸虽然表面酸性很强，但不腐蚀设备，无论是催化剂的制备、理论探究、结构表征,还是工业应用讨论都有了新的发现，固体超强酸由于其特有的优点和宽阔的工业应用前景，已受到国内外学者广泛关注，成为固体酸催化剂讨论中的热点[1-2] 本实验主要讨论通过加入一定量 La 元素对SO42—/ZrO2 催化剂性质的影响，La与Zr在三种不同摩尔比下合成固体超强酸催化剂的催化效率.1。2 文献综述陈里等[3］用稀土La对钛基催化剂进行改性,制备了SO42—／Ti—La—O型催化剂,并讨论了它在催化方面的应用.徐景土等[4]制备了含稀土的固体超强酸催化剂，并将其用于合成羟基苯甲酸醚及酯化反应。发现含稀土固体超强酸催化剂显示出较高的催化活性，并具有较好的稳定性，催化剂可重复使用。林进等人［5]报道了稀土周体酸SO42-／TiO2—La3+的制备及其催化酯化作用...
