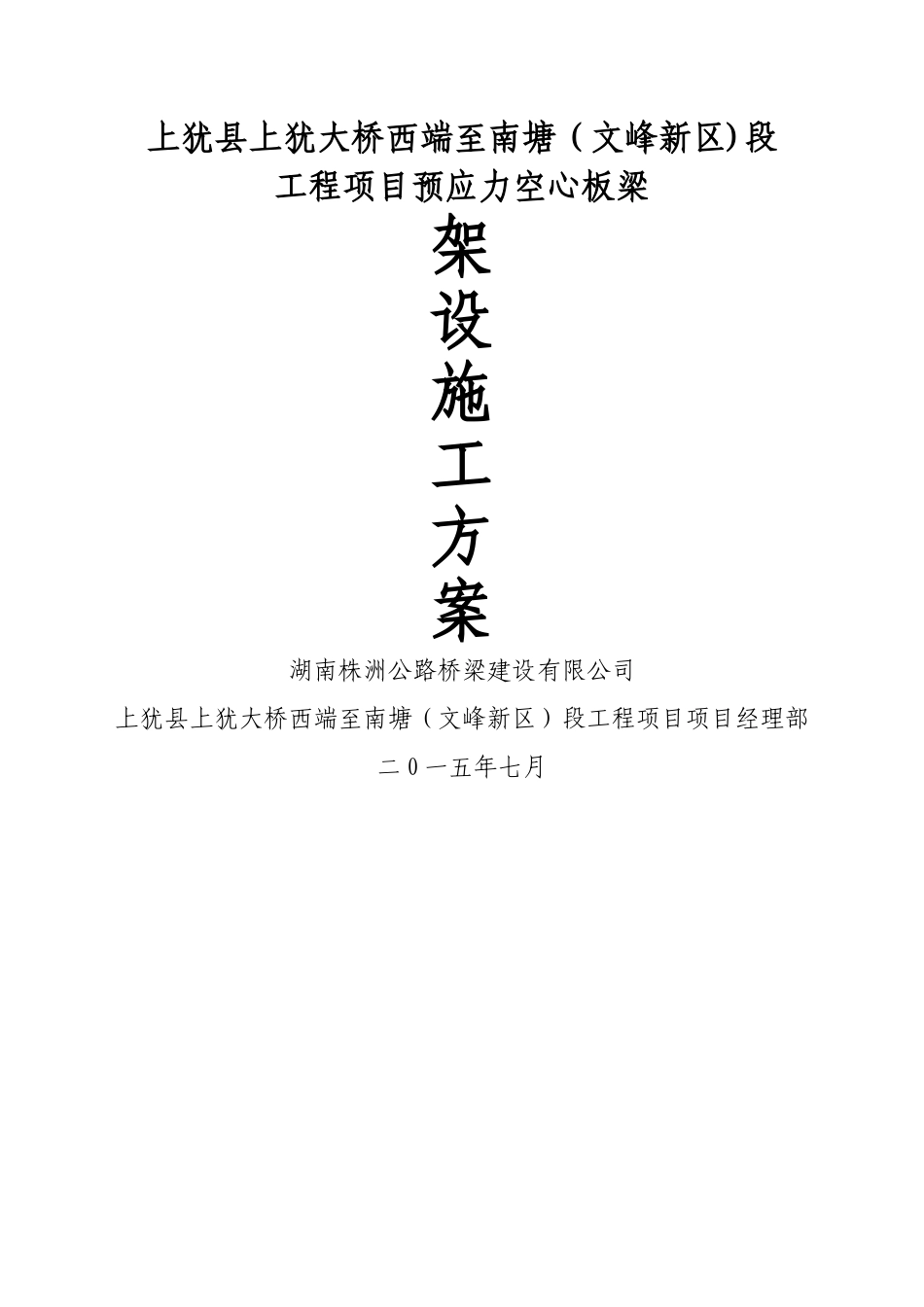

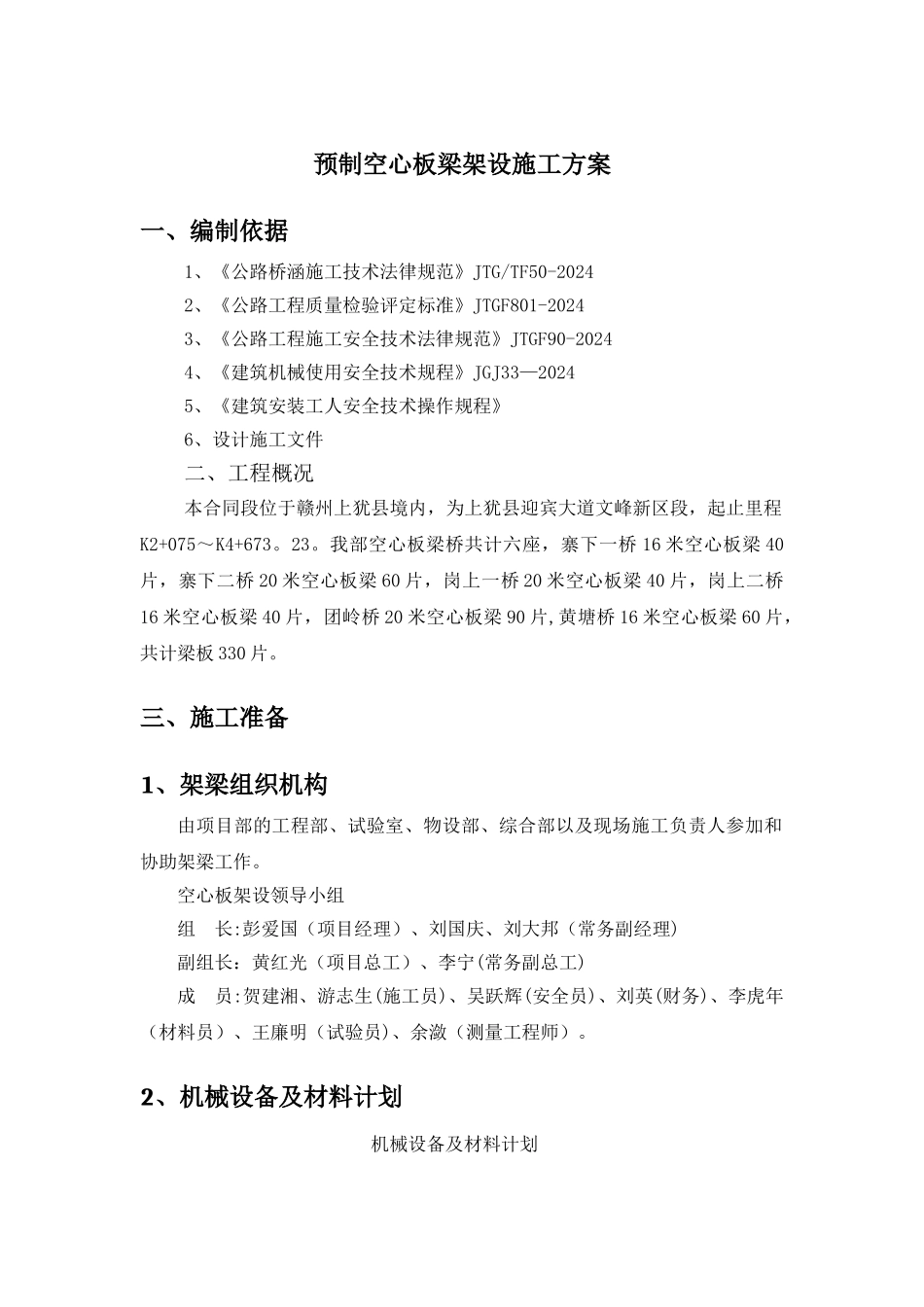

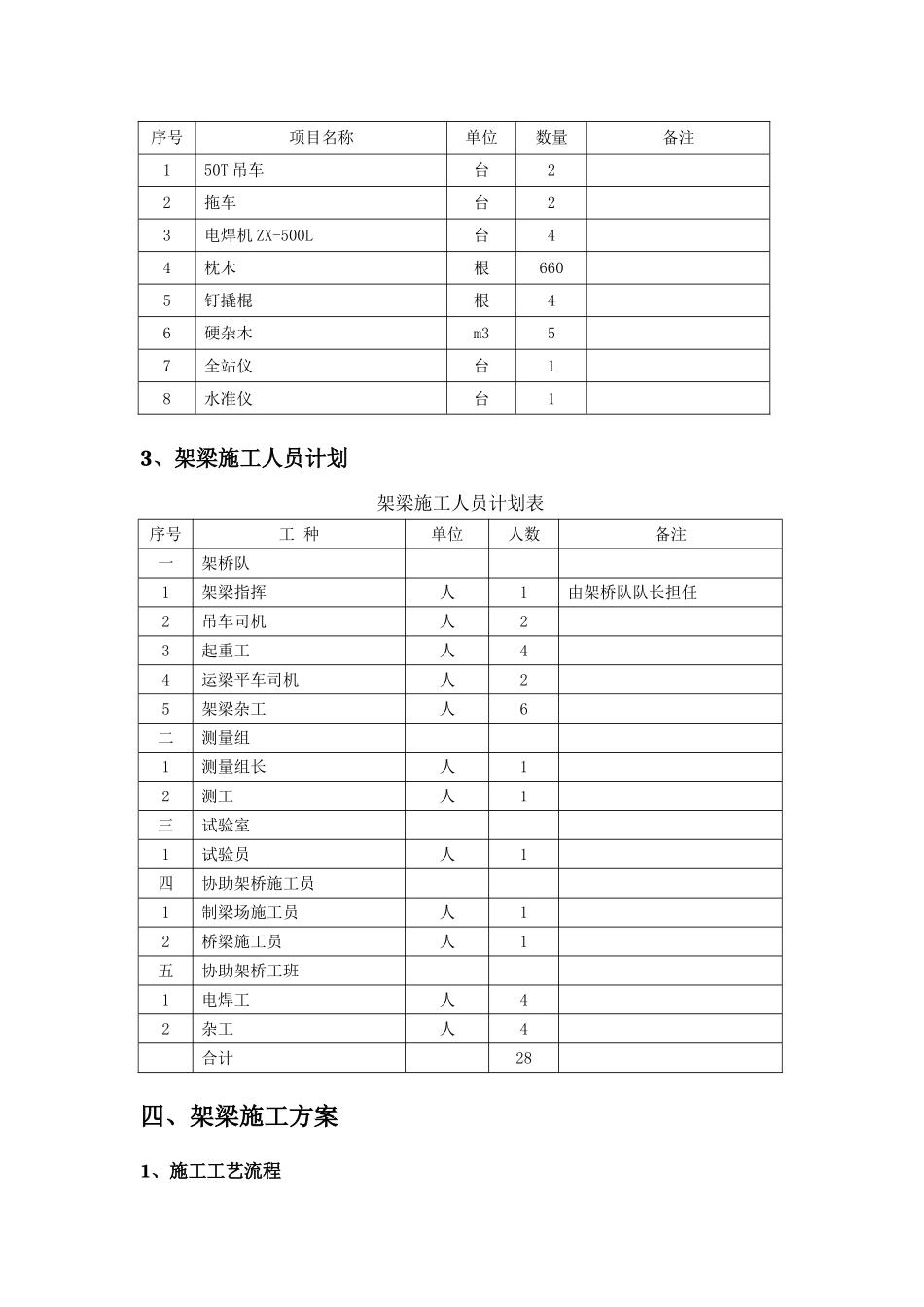

上犹县上犹大桥西端至南塘(文峰新区)段工程项目预应力空心板梁架 设 施 工 方案湖南株洲公路桥梁建设有限公司上犹县上犹大桥西端至南塘(文峰新区)段工程项目项目经理部二 0 一五年七月预制空心板梁架设施工方案一、编制依据1、《公路桥涵施工技术法律规范》JTG/TF50-20242、《公路工程质量检验评定标准》JTGF801-20243、《公路工程施工安全技术法律规范》JTGF90-20244、《建筑机械使用安全技术规程》JGJ33—20245、《建筑安装工人安全技术操作规程》6、设计施工文件二、工程概况本合同段位于赣州上犹县境内,为上犹县迎宾大道文峰新区段,起止里程K2+075~K4+673。23。我部空心板梁桥共计六座,寨下一桥 16 米空心板梁 40片,寨下二桥 20 米空心板梁 60 片,岗上一桥 20 米空心板梁 40 片,岗上二桥16 米空心板梁 40 片,团岭桥 20 米空心板梁 90 片,黄塘桥 16 米空心板梁 60 片,共计梁板 330 片。三、施工准备1、架梁组织机构由项目部的工程部、试验室、物设部、综合部以及现场施工负责人参加和协助架梁工作。空心板架设领导小组组 长:彭爱国(项目经理)、刘国庆、刘大邦(常务副经理)副组长:黄红光(项目总工)、李宁(常务副总工)成 员:贺建湘、游志生(施工员)、吴跃辉(安全员)、刘英(财务)、李虎年(材料员)、王廉明(试验员)、余潋(测量工程师)。2、机械设备及材料计划机械设备及材料计划序号项目名称单位数量备注150T 吊车台22拖车台23电焊机 ZX-500L台4 4枕木根660 5钉撬棍根4 6硬杂木m35 7全站仪台1 8水准仪台1 3、架梁施工人员计划架梁施工人员计划表序号工 种单位人数备注一架桥队 1架梁指挥人1由架桥队队长担任2吊车司机人2 3起重工人4 4运梁平车司机人2 5架梁杂工人6 二测量组 1测量组长人1 2测工人1 三试验室 1试验员人1 四协助架桥施工员 1制梁场施工员人1 2桥梁施工员人1五协助架桥工班 1电焊工人4 2杂工人4 合计 28 四、架梁施工方案1、施工工艺流程 测量放线——捆梁-—起吊--纵移——横移-—落梁——板梁就位2、支座测量放线 空心板架设前对每片梁的永久支座位置进行平面位置放样及高程测量,并向测量监理报检审核,符合验收标准后进行空心板架设。3、支座安装(1)、两端桥台永久性支座安装空心板架设时按设计要求:寨下一桥、岗上一桥、岗上二桥、黄塘桥:0#桥台处安装四氟滑板橡胶支座;1#桥墩与 2#桥台处安装圆形板式橡胶支座.寨下一桥、团岭桥:桥台...
