窑体砌筑施工方案

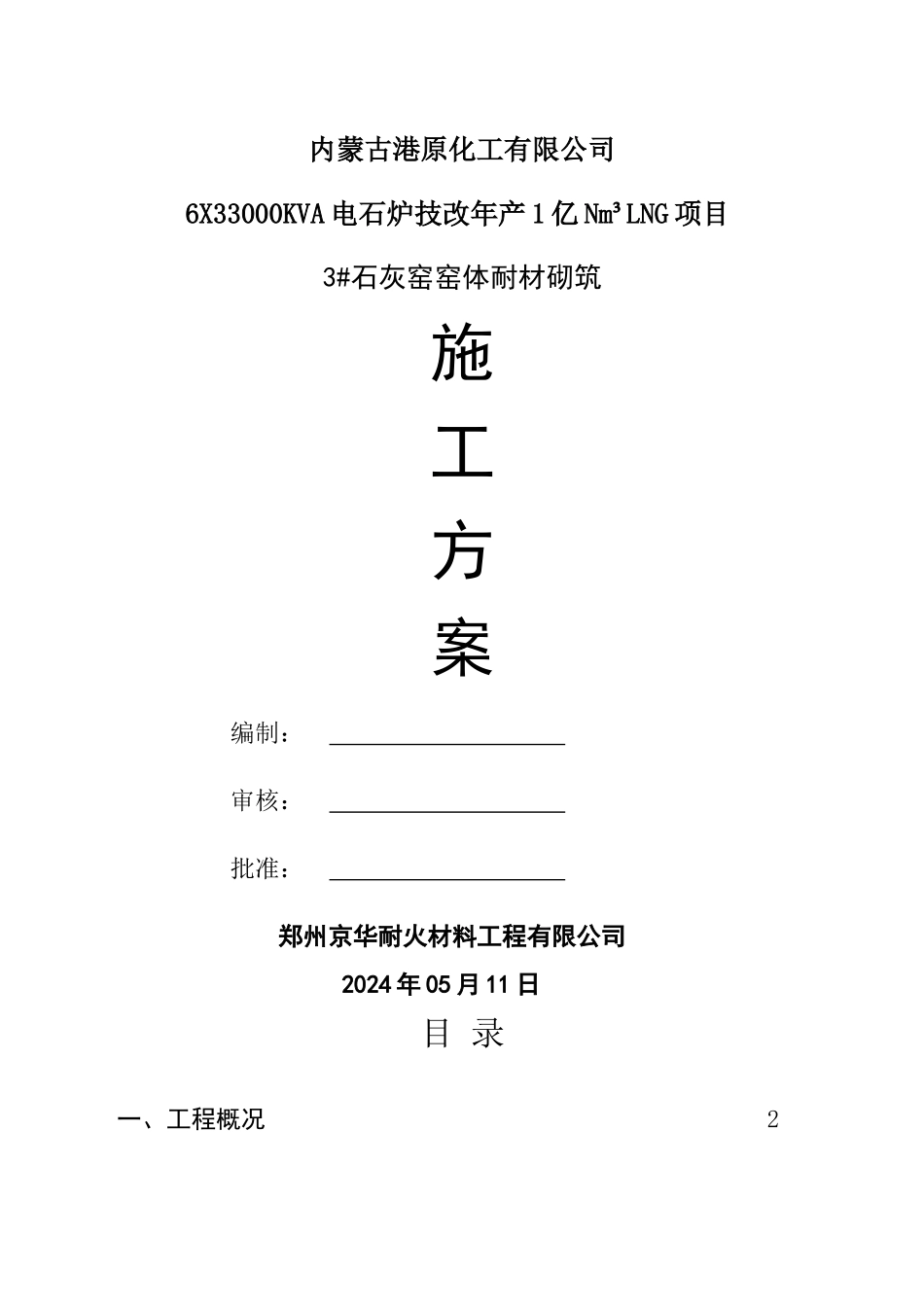

窑体砌筑施工方案_第1页
1/21

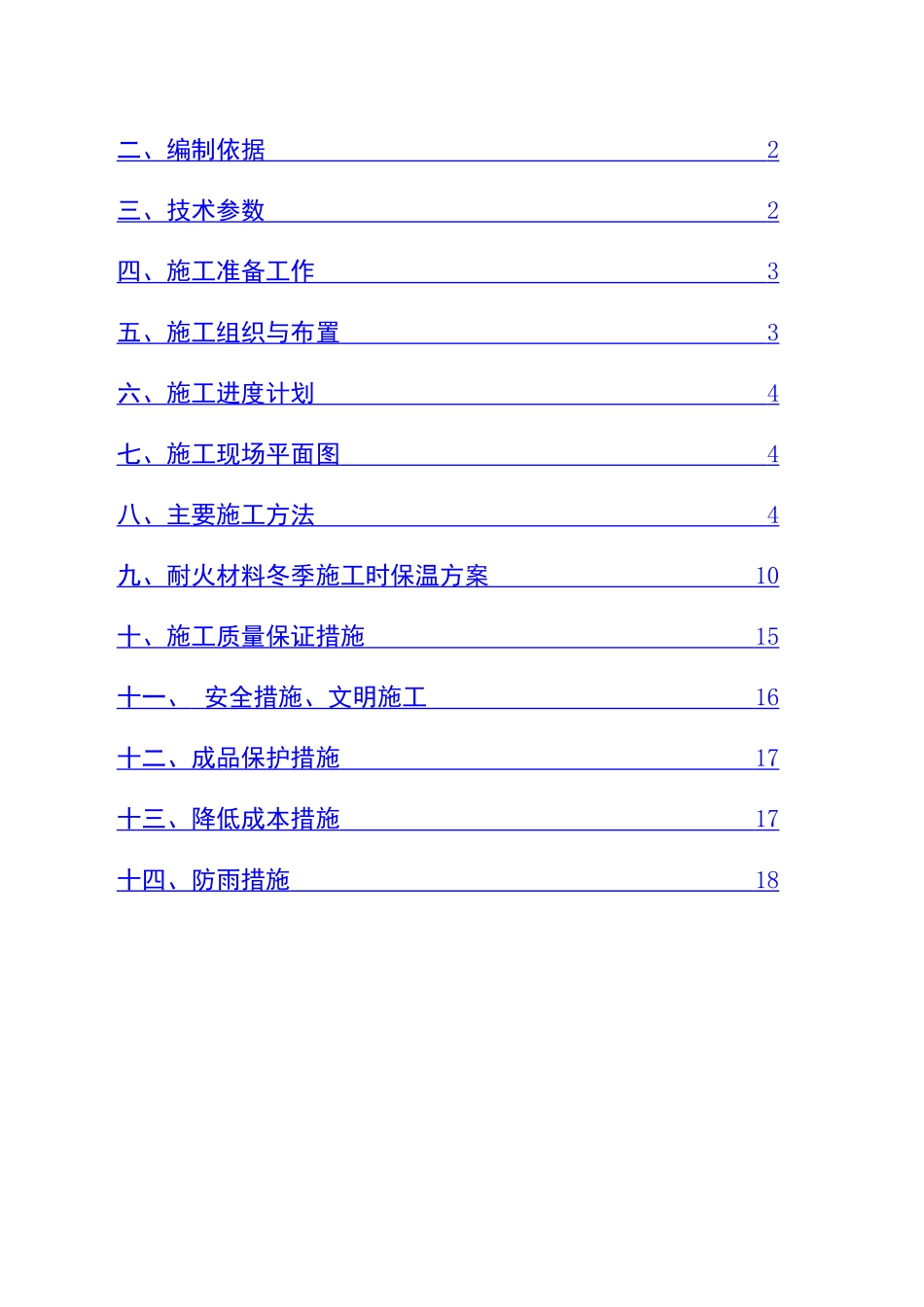

窑体砌筑施工方案_第2页
2/21

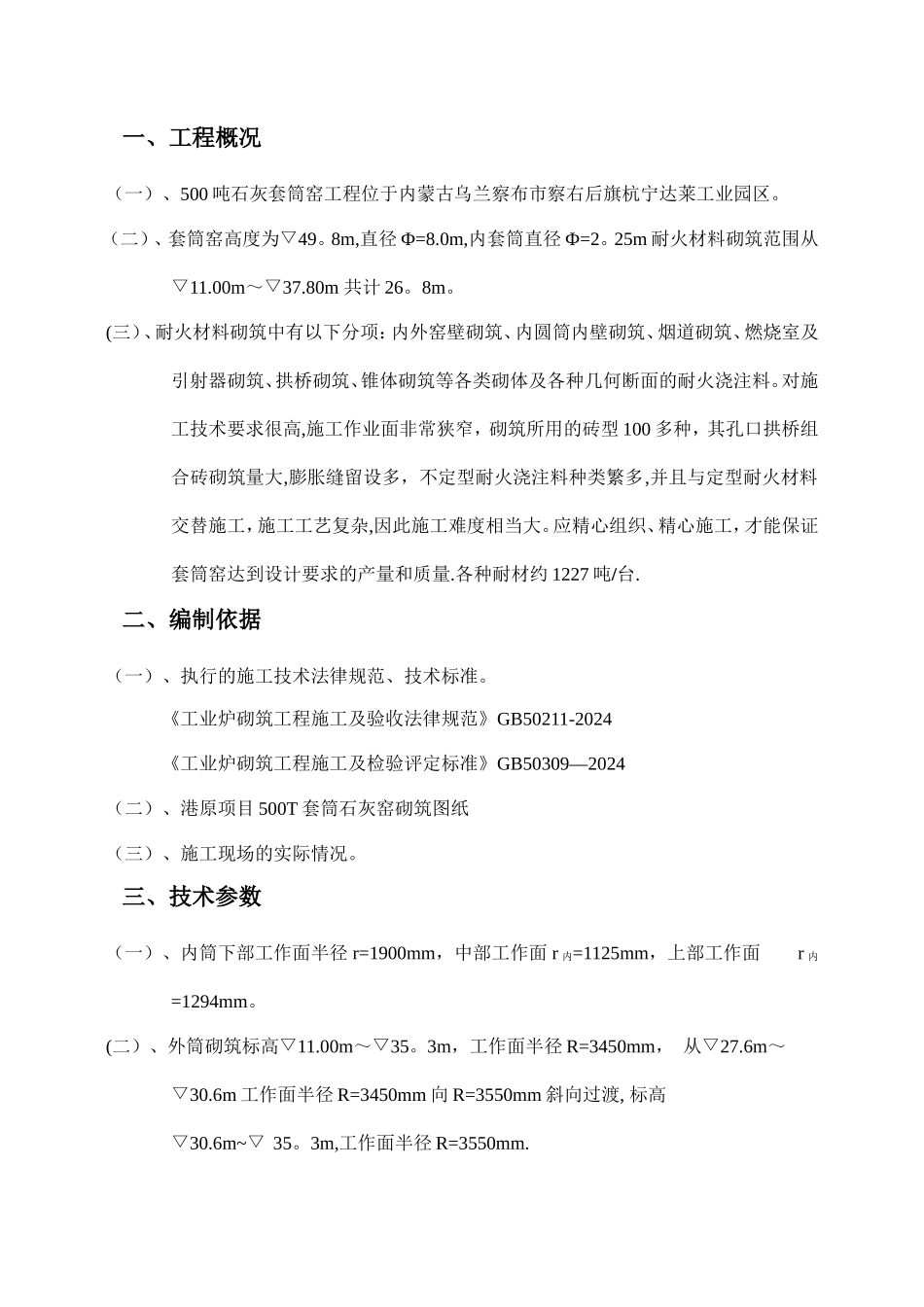

窑体砌筑施工方案_第3页
3/21
内蒙古港原化工有限公司6X33000KVA 电石炉技改年产 1 亿 Nm³LNG 项目3#石灰窑窑体耐材砌筑施工方案编制: 审核: 批准: 郑州京华耐火材料工程有限公司2024 年 05 月 11 日目 录一、工程概况2二、编制依据 2 三、技术参数 2 四、施工准备工作 3 五、施工组织与布置 3 六、施工进度计划 4 七、施工现场平面图 4 八、主要施工方法 4 九、耐火材料冬季施工时保温方案 10 十、施工质量保证措施 15 十一、 安全措施、文明施工 16 十二、成品保护措施 17 十三、降低成本措施 17 十四、防雨措施 18 一、工程概况(一)、500 吨石灰套筒窑工程位于内蒙古乌兰察布市察右后旗杭宁达莱工业园区。(二)、套筒窑高度为▽49。8m,直径 Ф=8.0m,内套筒直径 Ф=2。25m 耐火材料砌筑范围从▽11.00m~▽37.80m 共计 26。8m。(三)、耐火材料砌筑中有以下分项:内外窑壁砌筑、内圆筒内壁砌筑、烟道砌筑、燃烧室及引射器砌筑、拱桥砌筑、锥体砌筑等各类砌体及各种几何断面的耐火浇注料。对施工技术要求很高,施工作业面非常狭窄,砌筑所用的砖型 100 多种,其孔口拱桥组合砖砌筑量大,膨胀缝留设多,不定型耐火浇注料种类繁多,并且与定型耐火材料交替施工,施工工艺复杂,因此施工难度相当大。应精心组织、精心施工,才能保证套筒窑达到设计要求的产量和质量.各种耐材约 1227 吨/台.二、编制依据(一)、执行的施工技术法律规范、技术标准。《工业炉砌筑工程施工及验收法律规范》GB50211-2024《工业炉砌筑工程施工及检验评定标准》GB50309—2024(二)、港原项目 500T 套筒石灰窑砌筑图纸(三)、施工现场的实际情况。三、技术参数(一)、内筒下部工作面半径 r=1900mm,中部工作面 r 内=1125mm,上部工作面 r 内=1294mm。(二)、外筒砌筑标高▽11.00m~▽35。3m,工作面半径 R=3450mm, 从▽27.6m~ ▽30.6m 工作面半径 R=3450mm 向 R=3550mm 斜向过渡, 标高▽30.6m~▽ 35。3m,工作面半径 R=3550mm.(三)、外筒之间环形料道净空为 1550mm.四、施工准备工作(一)、技术准备1、组织工程技术人员熟悉掌握图纸,熟悉套筒窑的砌筑要求、结构尺寸和施工方法.2、结合国家法律规范制定出本工程的检验方案.3、做好技术交底,组织好人员对施工方法、施工安排,技术要求的掌握。4、根据现场实际情况制定出安全措施,做好安全交底工作.5、编制切实可行的施工顺序。(二)、现场准备1、建造木工房并制作各种砌...
