立式热虹吸再沸器机械设计说明书

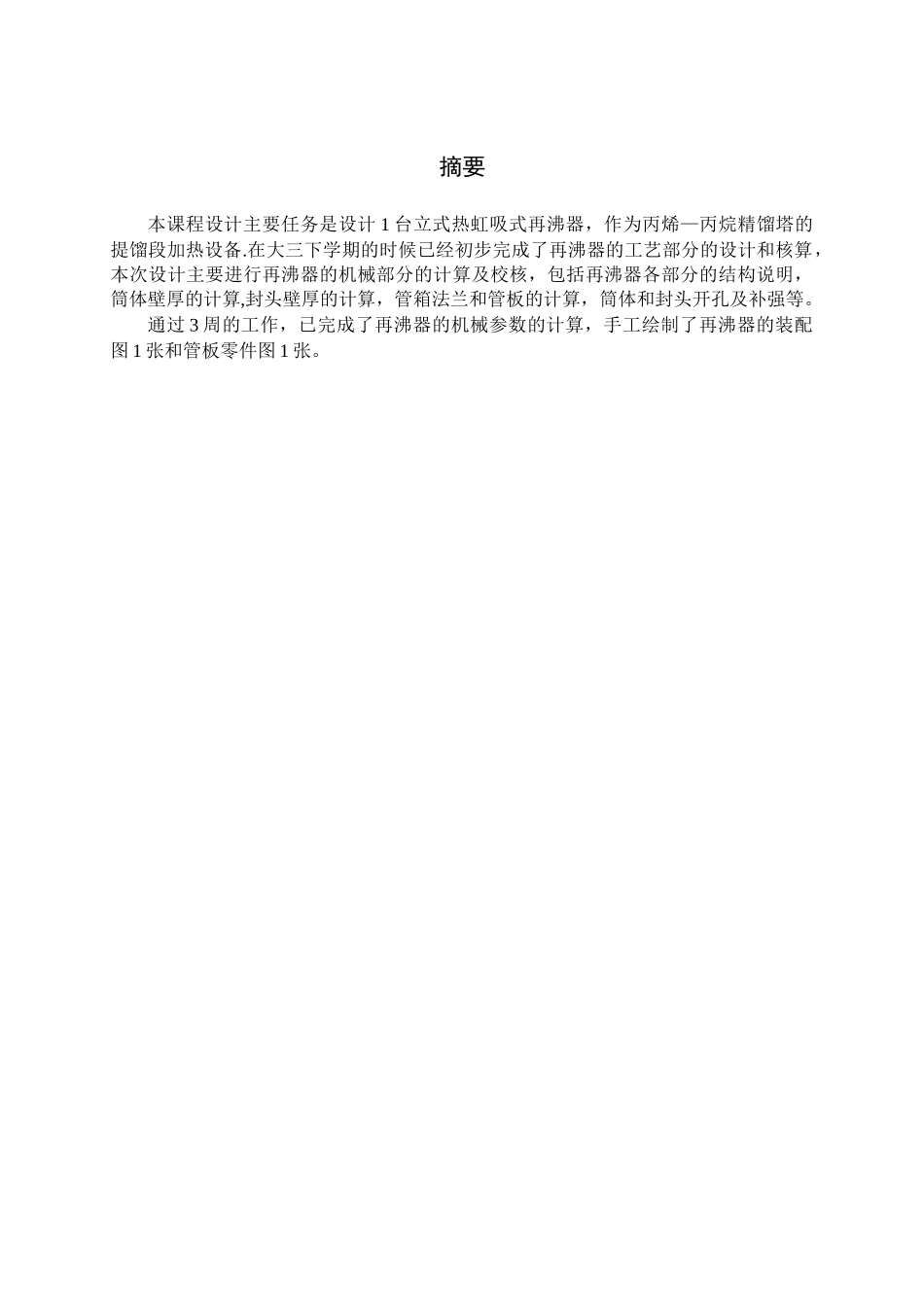

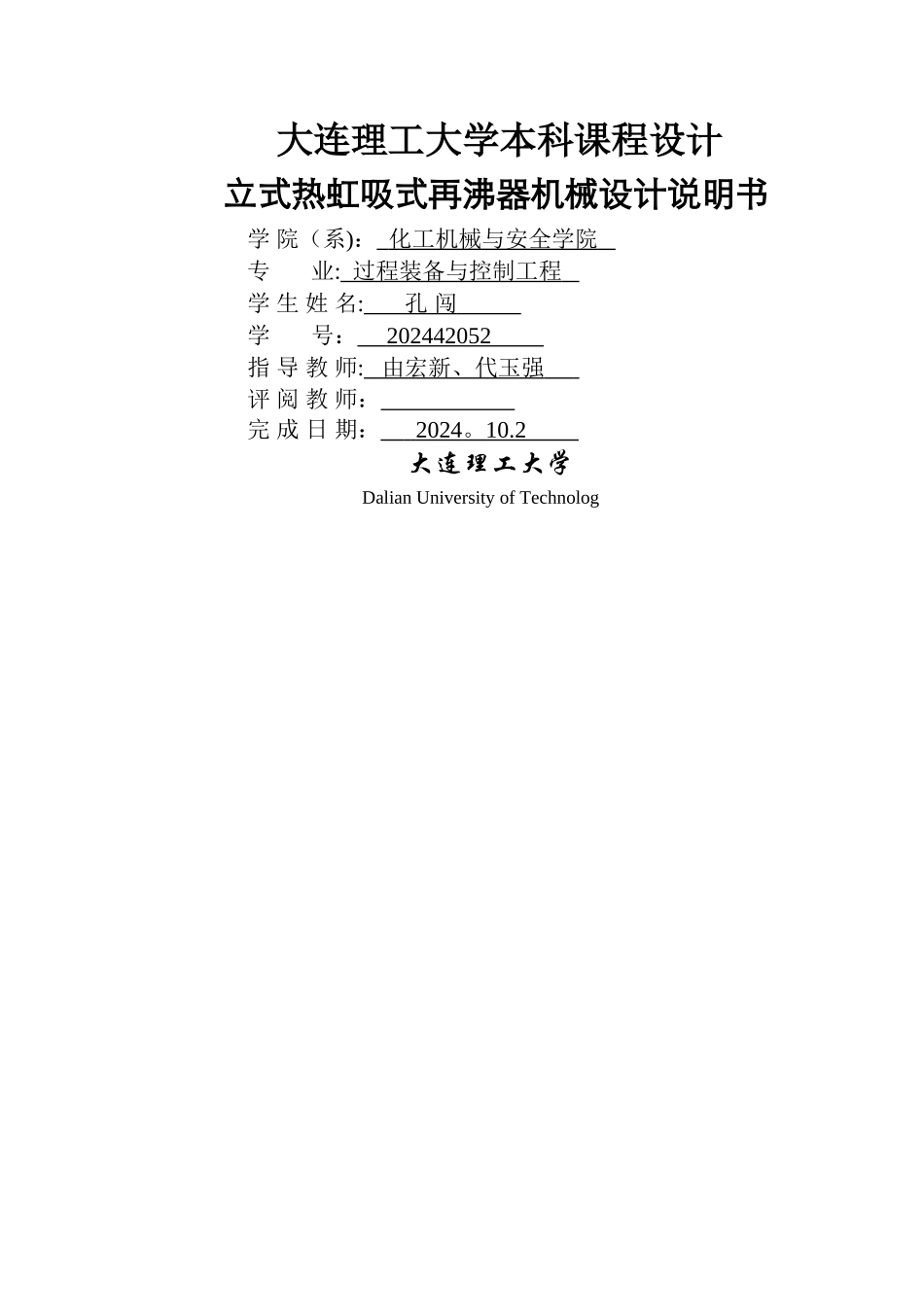

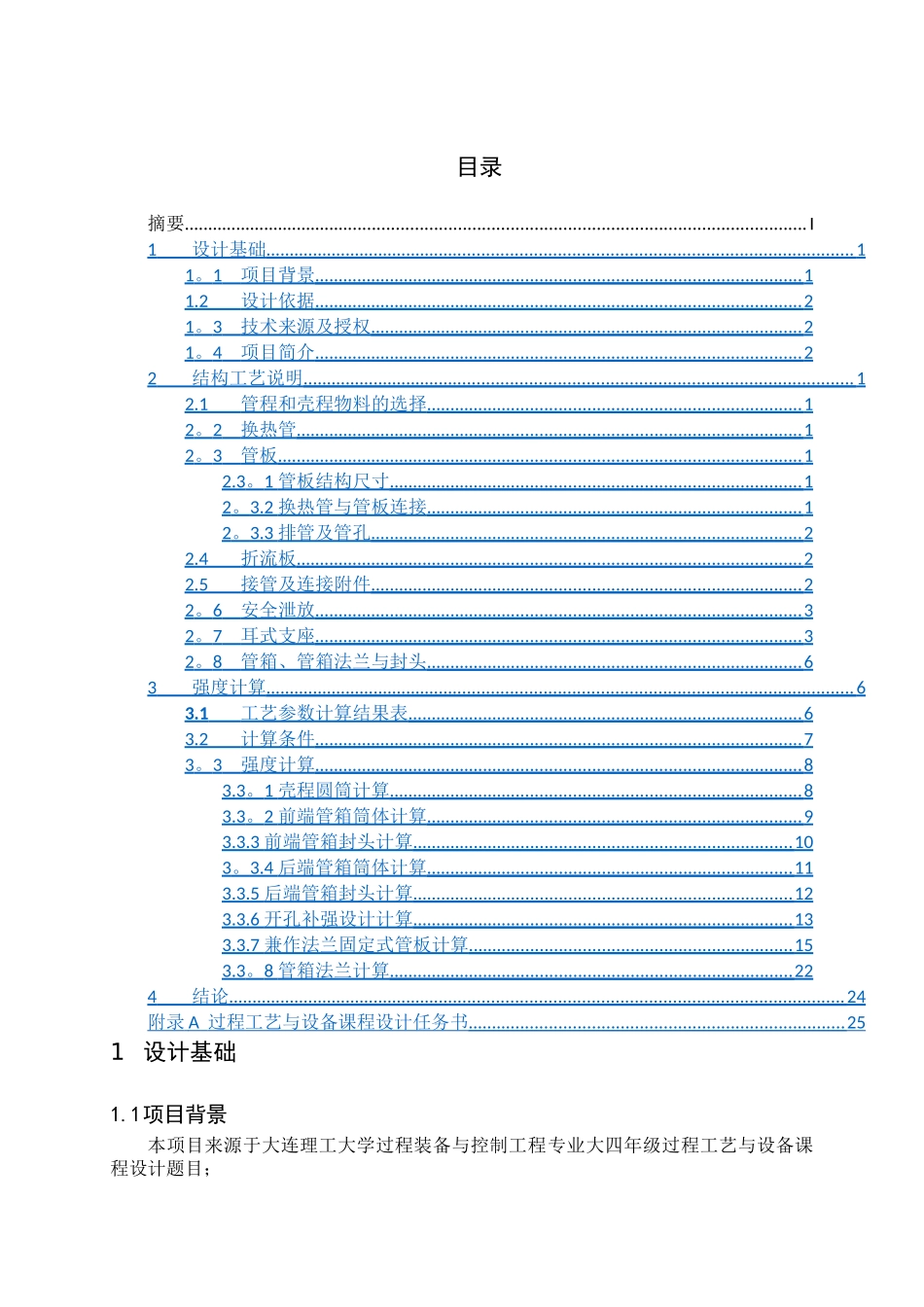

大连理工大学本科课程设计立式热虹吸式再沸器机械设计说明书学 院（系)： 化工机械与安全学院 专 业: 过程装备与控制工程 学 生 姓 名: 孔 闯 学 号： 202442052 指 导 教 师: 由宏新、代玉强 评 阅 教 师： 完 成 日 期： 2024 。 10.2 大连理工大学Dalian University of Technolog摘要本课程设计主要任务是设计 1 台立式热虹吸式再沸器，作为丙烯—丙烷精馏塔的提馏段加热设备.在大三下学期的时候已经初步完成了再沸器的工艺部分的设计和核算，本次设计主要进行再沸器的机械部分的计算及校核，包括再沸器各部分的结构说明，筒体壁厚的计算,封头壁厚的计算，管箱法兰和管板的计算，筒体和封头开孔及补强等。通过 3 周的工作，已完成了再沸器的机械参数的计算，手工绘制了再沸器的装配图 1 张和管板零件图 1 张。目录摘要...................................................................................................................................I1 设计基础 ............................................................................................................................ 1 1 。 1 项目背景 ....................................................................................................... 1 1.2 设计依据 ....................................................................................................... 2 1 。 3 技术来源及授权 ........................................................................................... 2 1 。 4 项目简介 ....................................................................................................... 2 2 结构工艺说明 .................................................................................................................... 1 2.1 管程和壳程物料的选择 ............................................................................... 1 2 。 2 换热管 ........................................................................................................... 1 2 。 3 管板 ............................................................................................................... 1...
