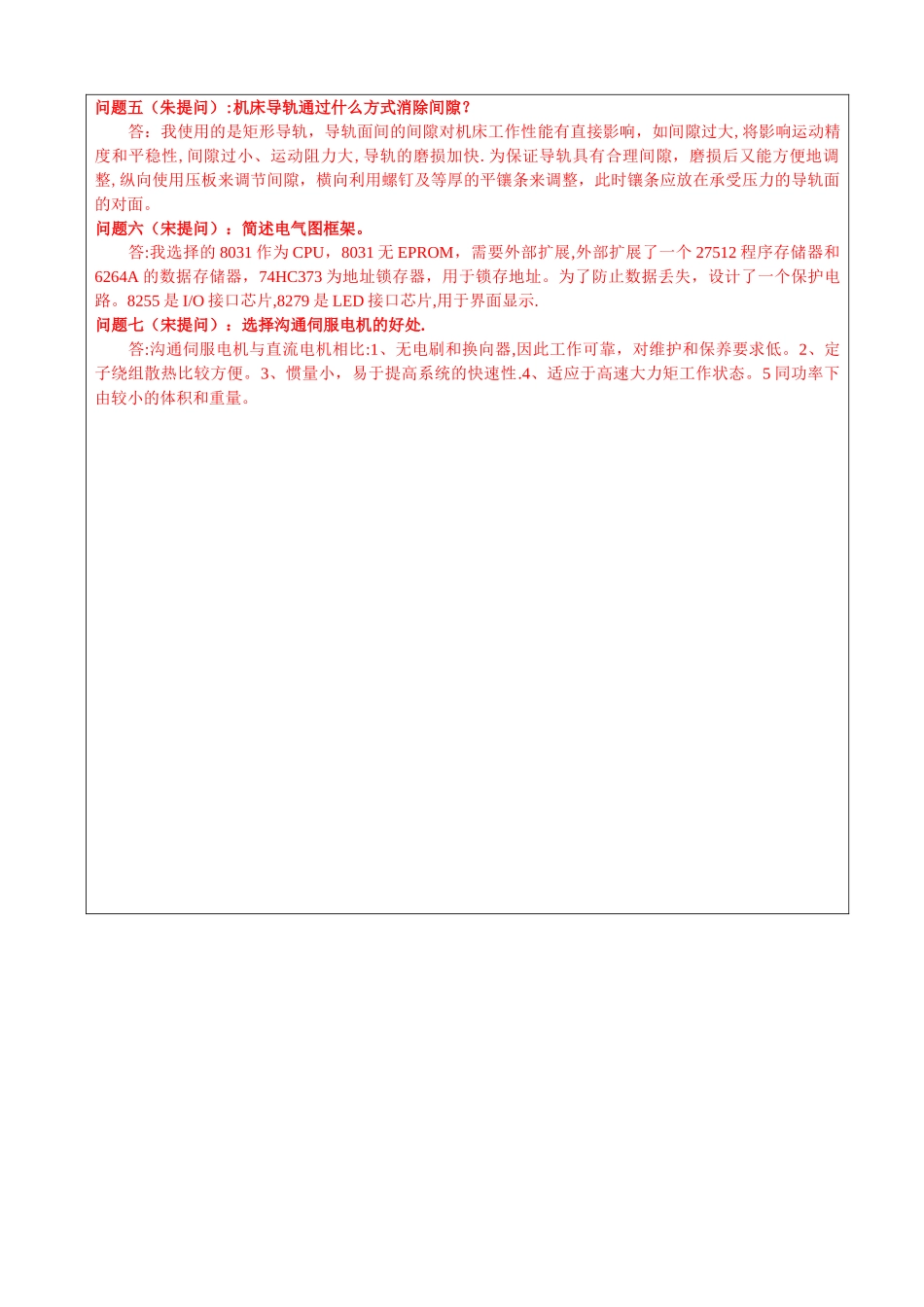

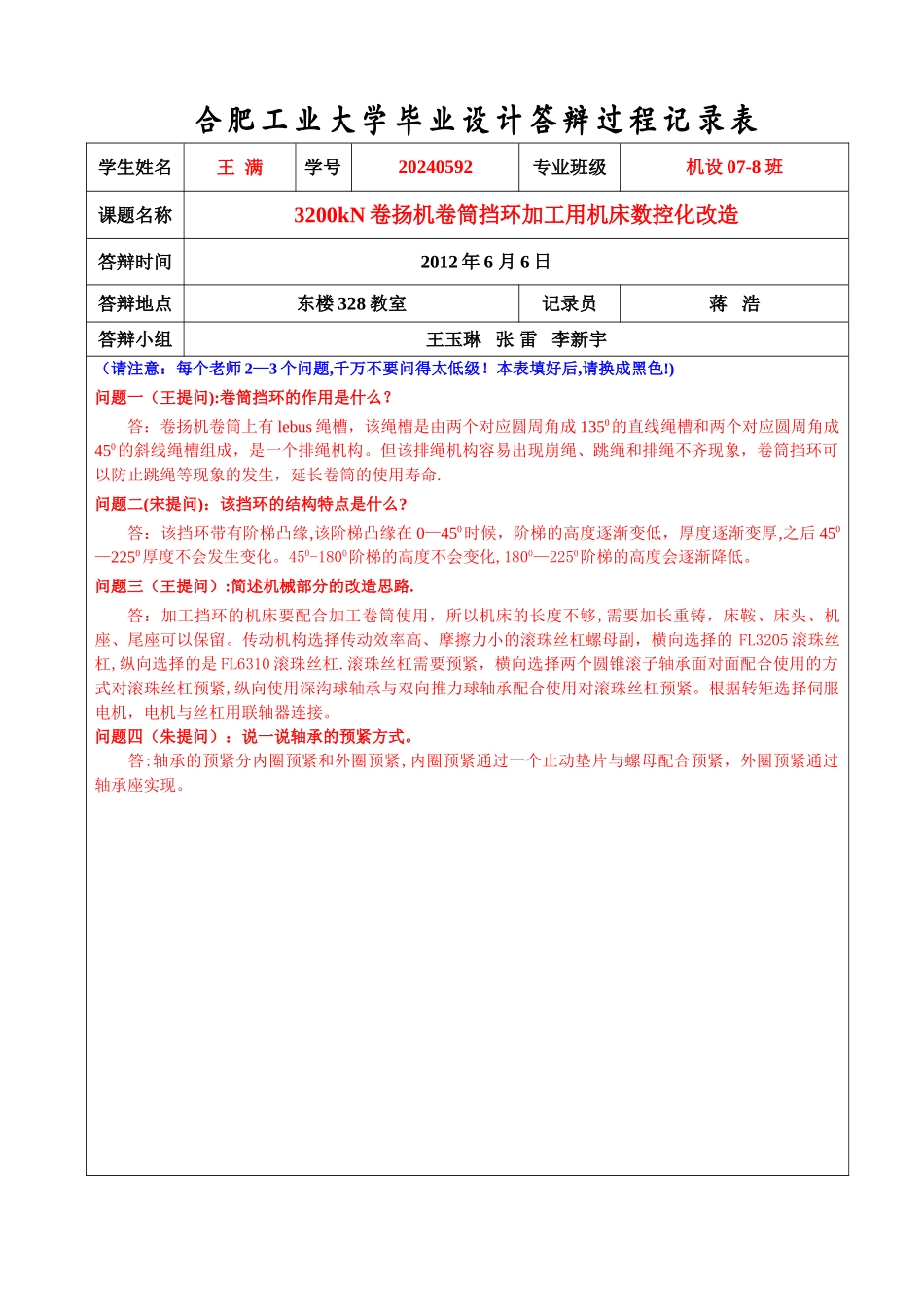

合 肥 工 业 大 学 毕 业 设 计 答 辩 过 程 记 录 表学生姓名王 满学号20240592专业班级机设 07-8 班课题名称3200kN 卷扬机卷筒挡环加工用机床数控化改造答辩时间2012 年 6 月 6 日答辩地点东楼 328 教室记录员蒋 浩答辩小组王玉琳 张 雷 李新宇（请注意：每个老师 2—3 个问题,千万不要问得太低级！本表填好后,请换成黑色!)问题一（王提问):卷筒挡环的作用是什么？答：卷扬机卷筒上有 lebus 绳槽，该绳槽是由两个对应圆周角成 1350的直线绳槽和两个对应圆周角成450的斜线绳槽组成，是一个排绳机构。但该排绳机构容易出现崩绳、跳绳和排绳不齐现象，卷筒挡环可以防止跳绳等现象的发生，延长卷筒的使用寿命.问题二(宋提问)：该挡环的结构特点是什么?答：该挡环带有阶梯凸缘,该阶梯凸缘在 0—450时候，阶梯的高度逐渐变低，厚度逐渐变厚,之后 450—2250厚度不会发生变化。450-1800阶梯的高度不会变化,1800—2250阶梯的高度会逐渐降低。问题三（王提问）:简述机械部分的改造思路.答：加工挡环的机床要配合加工卷筒使用，所以机床的长度不够,需要加长重铸，床鞍、床头、机座、尾座可以保留。传动机构选择传动效率高、摩擦力小的滚珠丝杠螺母副，横向选择的 FL3205 滚珠丝杠,纵向选择的是 FL6310 滚珠丝杠.滚珠丝杠需要预紧，横向选择两个圆锥滚子轴承面对面配合使用的方式对滚珠丝杠预紧,纵向使用深沟球轴承与双向推力球轴承配合使用对滚珠丝杠预紧。根据转矩选择伺服电机，电机与丝杠用联轴器连接。问题四（朱提问）：说一说轴承的预紧方式。答:轴承的预紧分内圈预紧和外圈预紧,内圈预紧通过一个止动垫片与螺母配合预紧，外圈预紧通过轴承座实现。问题五（朱提问）:机床导轨通过什么方式消除间隙？答：我使用的是矩形导轨，导轨面间的间隙对机床工作性能有直接影响，如间隙过大,将影响运动精度和平稳性,间隙过小、运动阻力大,导轨的磨损加快.为保证导轨具有合理间隙，磨损后又能方便地调整,纵向使用压板来调节间隙，横向利用螺钉及等厚的平镶条来调整，此时镶条应放在承受压力的导轨面的对面。问题六（宋提问）：简述电气图框架。答:我选择的 8031 作为 CPU，8031 无 EPROM，需要外部扩展,外部扩展了一个 27512 程序存储器和6264A 的数据存储器，74HC373 为地址锁存器，用于锁存地址。为了防止数据丢失，设计了一个保护电路。8255 是 I/O 接口芯片,8279 是 LED 接口芯片,用于界面显示.问题...
