管廊、管架基础施工方案

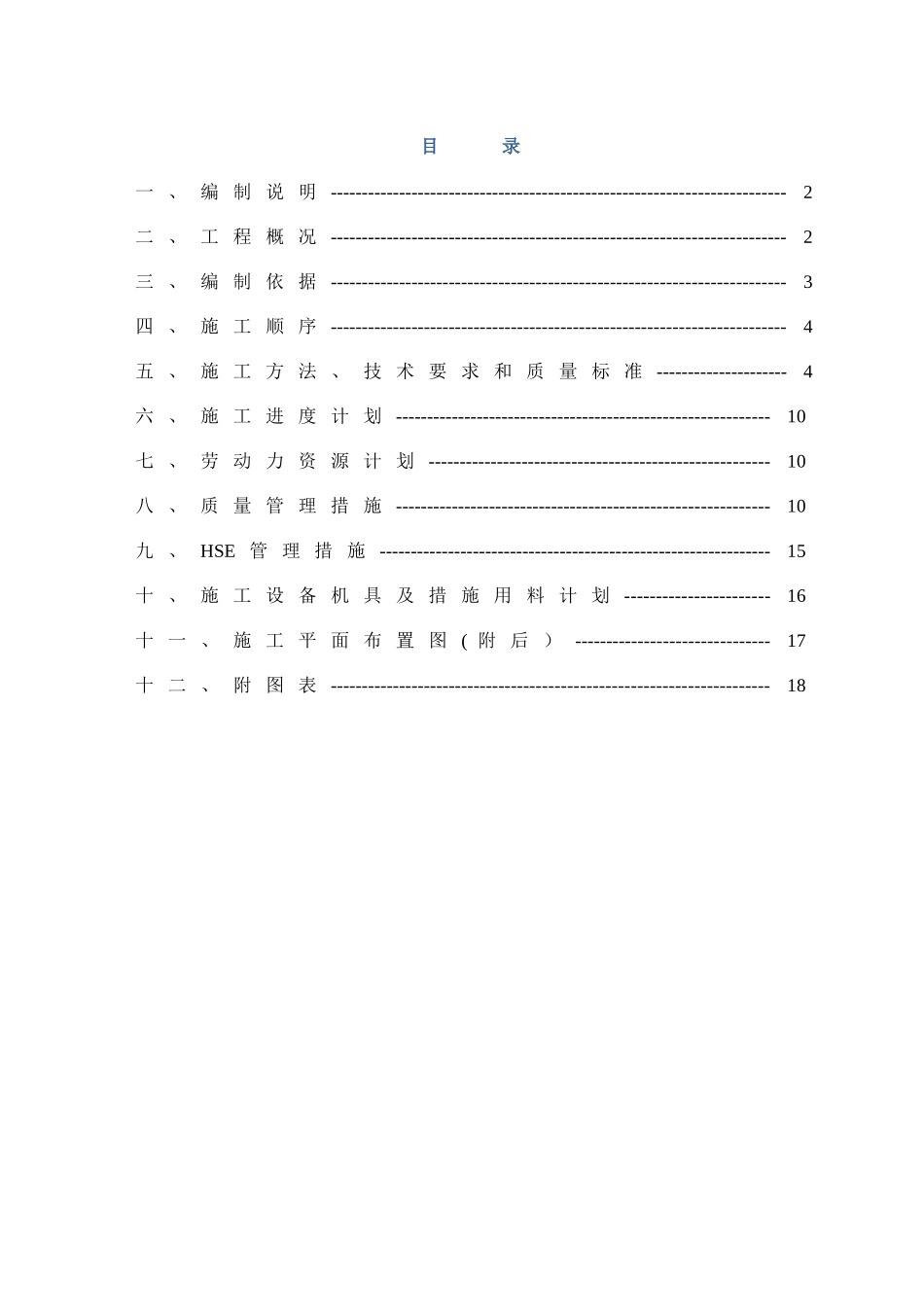

目 录一 、 编 制 说 明 -------------------------------------------------------------------------2二 、 工 程 概 况 -------------------------------------------------------------------------2三 、 编 制 依 据 -------------------------------------------------------------------------3四 、 施 工 顺 序 -------------------------------------------------------------------------4五 、 施 工 方 法 、 技 术 要 求 和 质 量 标 准 ---------------------4六 、 施 工 进 度 计 划 ------------------------------------------------------------10七 、 劳 动 力 资 源 计 划 -------------------------------------------------------10八 、 质 量 管 理 措 施 ------------------------------------------------------------10九 、 HSE 管 理 措 施 ---------------------------------------------------------------15十 、 施 工 设 备 机 具 及 措 施 用 料 计 划 -----------------------16十 一 、 施 工 平 面 布 置 图 ( 附 后 ） -------------------------------17十 二 、 附 图 表 ----------------------------------------------------------------------18一 、 编 制 说 明工 程 名 称 ： 200 万 吨 / 年 渣 油 加 氢 装 置 管 廊 、 构架 基 础 土 建 工 程 项 目建 设 单 位 ：中 国 石 油 化 工 股 份 有 限 公 司 荆 门分 公 司设 计 单 位 : 武 汉 金 中 石 化 工 程 有 限 公 司监 理 单 位 ： 荆 门 四 方 工 程 建 设 监 理 有 限 责 任公 司本 方 案 适 用 于 200 万 吨 / 年 渣 油 加 氢 装 置 建 设 项目 装 置 区 内 所 有 管 廊 及 构 架 基 础 土 建 工 程 项 目 。包 含 A 、 B 、 C 、 D 、 E 、 F 、 G 共 7 个 区 域 的 管 廊 基 础 、SS-1~3 构 架 基 础 。 管 廊 基 础 及SS-3 为 独 立 钢 筋 混 凝土 基 础 ， 管 廊 独 立 基 础 共 计 168 个 ， 其 中 A 区 81 个 、B 区 15 个 、 C 区 21 个 、 D 区 10 个 、 E 区 12 个 、 F 区 16个 ...
