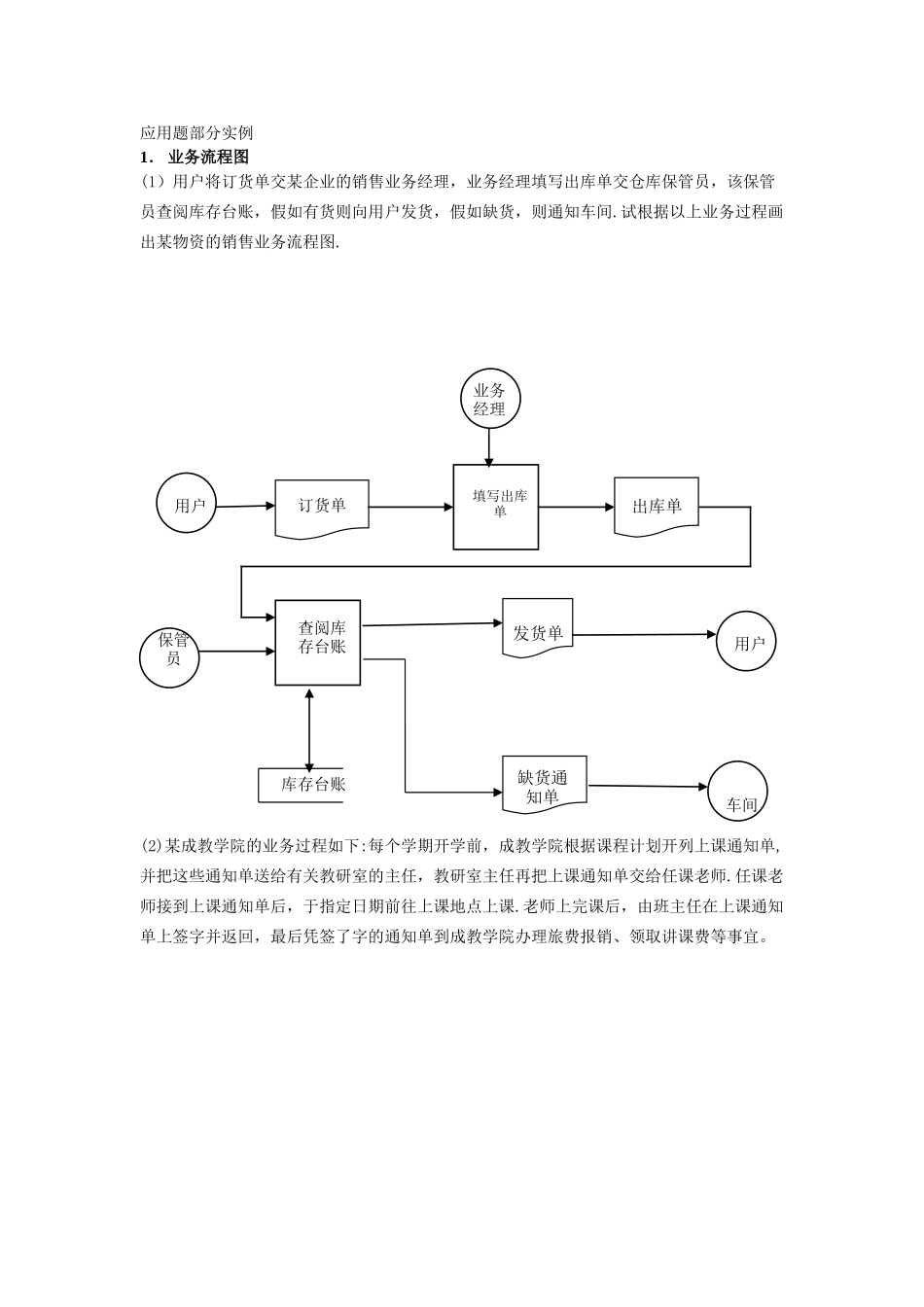

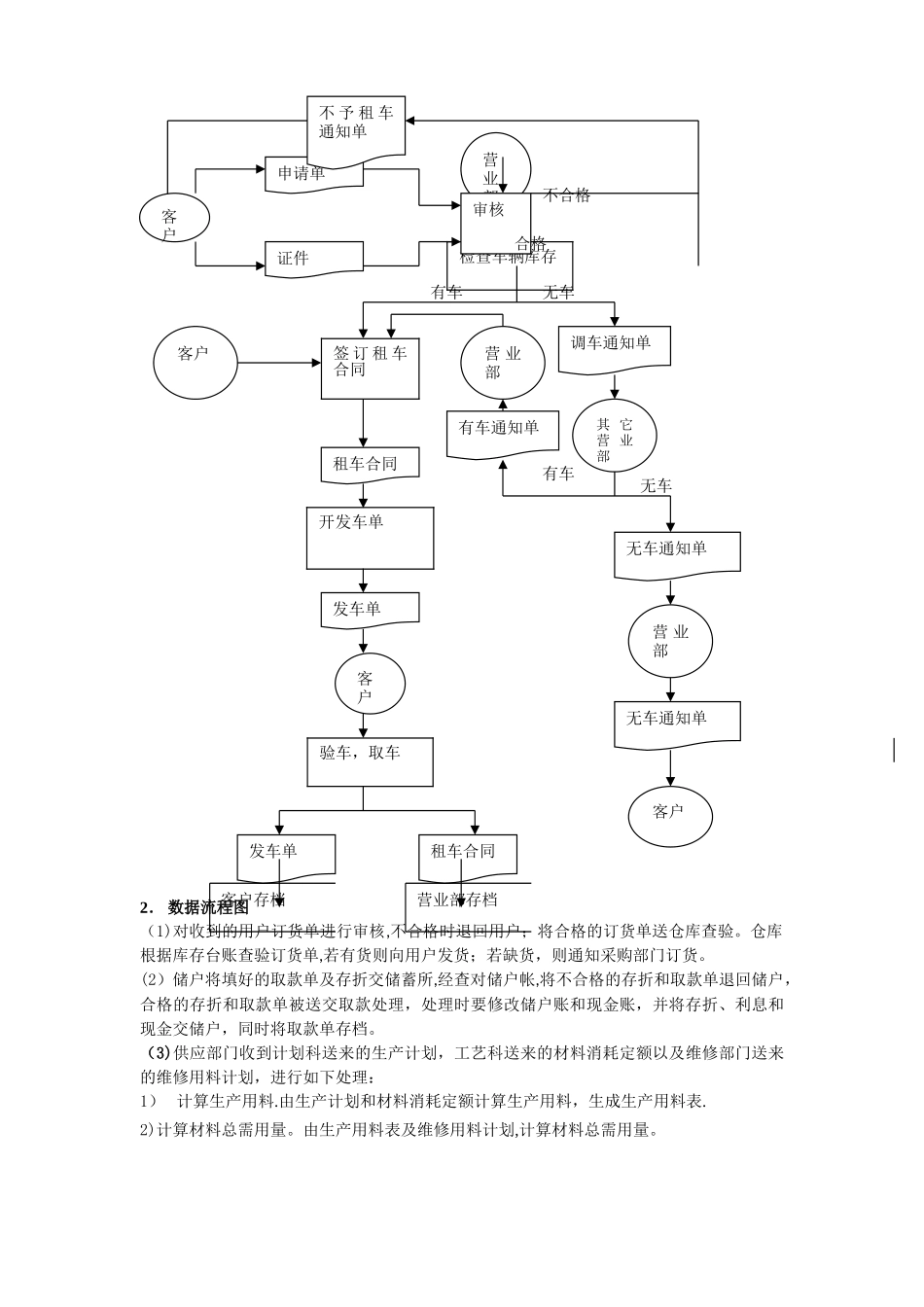

应用题部分实例1. 业务流程图(1)用户将订货单交某企业的销售业务经理,业务经理填写出库单交仓库保管员,该保管员查阅库存台账,假如有货则向用户发货,假如缺货,则通知车间.试根据以上业务过程画出某物资的销售业务流程图.(2)某成教学院的业务过程如下:每个学期开学前,成教学院根据课程计划开列上课通知单,并把这些通知单送给有关教研室的主任,教研室主任再把上课通知单交给任课老师.任课老师接到上课通知单后,于指定日期前往上课地点上课.老师上完课后,由班主任在上课通知单上签字并返回,最后凭签了字的通知单到成教学院办理旅费报销、领取讲课费等事宜。用户车间用户填写出库单出库单查阅库存台账保管员库存台账发货单缺货通知单订货单业务经理请根据上述过程画出该成教学院的业务流程图.(3)用户去图书馆借书的过程用户先查图书卡片;填写借书条;交给图书管理人员;管理人员入库查书;找到后由用户填写借书卡片;管理员核对卡片;将书交给用户;将借书卡内容录入计算机。请画出相应的业务流程图。(4)会计部门进行工资管理的业务流程是:会计部门根据人事部送来的标准工资表、固定补贴表、人员变动表以及车间送来的加班费用表填写工资单中的应发数额,然后根据车间送来的考勤记录和总务部送来的扣款单(房租、水电)填写扣款数,最后计算工人的实发工资数,并填制工资结算单。工资结算单一般是一式三份,一份发给员工,一份交给劳资部门备查,一份由会计部门按工资发放部门和职工类别进行汇总得到工资结算汇总表后存档。(5)自驾车出租业务流程① 客户到营业部租车,填写申请单,提供相应证件② 营业部审核客户申请单及证件,通知不合格客户不予租车③ 营业部检查车辆库存,有满足需要的车则与客户签订租车合同.无车则开调车通知,向其它营业部调车。无法调车的,则通知客户无车④ 签订合同后,营业部开出发车单⑤ 客户根据发车单验车、取车⑥ 合同、发车单分别由营业部、客户存档授课金领取单任 课教 师上 课 通知单上 课 通知单成 教学 院教 研室 主任签字的通知单及各种单据班主任上 课 通知单签 字 的通知单用户借书条图书管理员入库查书核 对 借 书卡片填好后的借书卡片借书卡片借书卡片借书卡片计算机内存档 2. 数据流程图(1)对收到的用户订货单进行审核,不合格时退回用户;将合格的订货单送仓库查验。仓库根据库存台账查验订货单,若有货则向用户发货;若缺货,则通知采购部门订货。(2)储户将填好的取款单及...
