管道出水口挡闸施工方案VIP专享

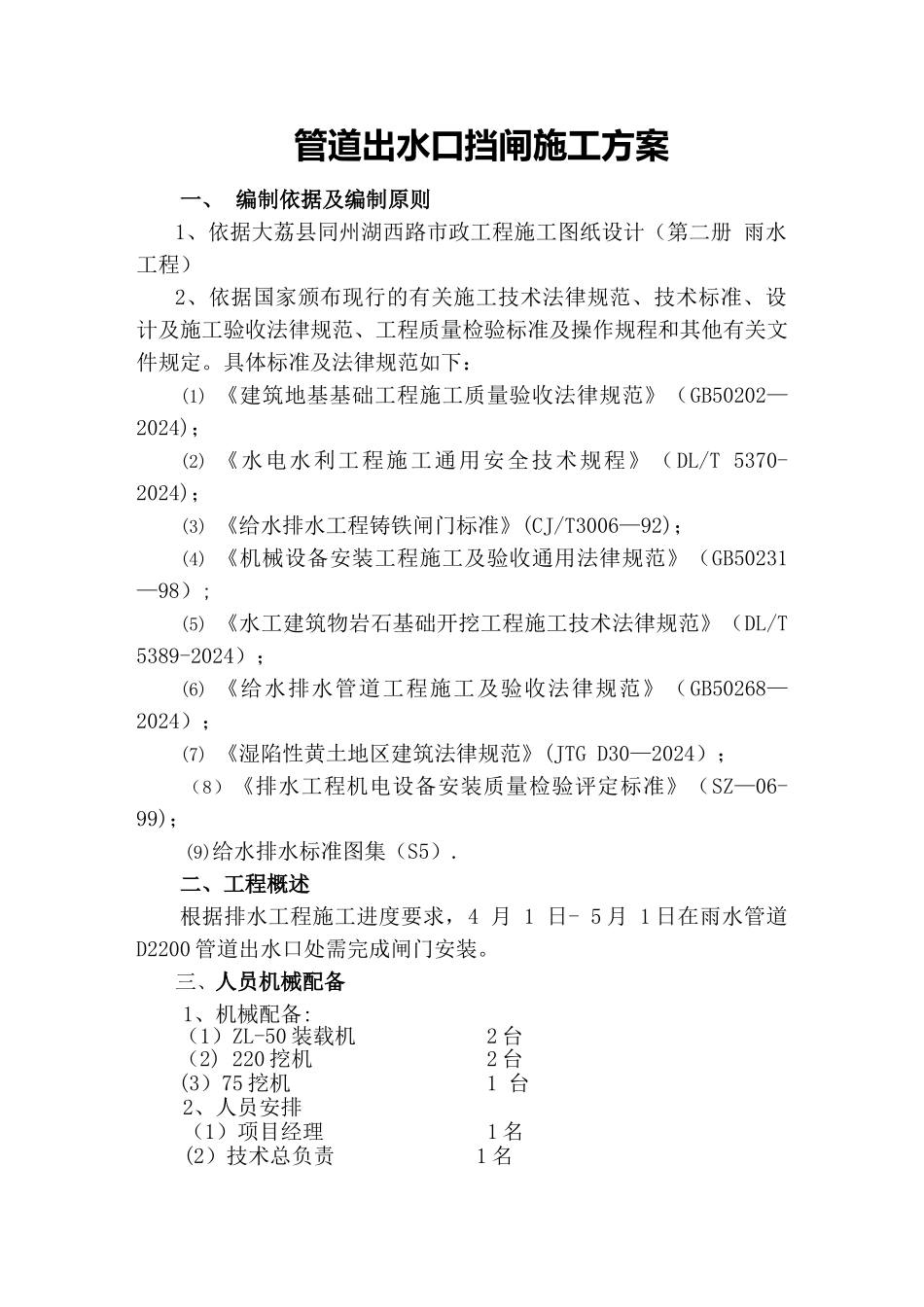

管道出水口挡闸施工方案一、 编制依据及编制原则1、依据大荔县同州湖西路市政工程施工图纸设计（第二册 雨水工程）2、依据国家颁布现行的有关施工技术法律规范、技术标准、设计及施工验收法律规范、工程质量检验标准及操作规程和其他有关文件规定。具体标准及法律规范如下：(1) 《建筑地基基础工程施工质量验收法律规范》（GB50202—2024)；(2) 《水电水利工程施工通用安全技术规程》（DL/T 5370-2024)；(3) 《给水排水工程铸铁闸门标准》(CJ/T3006—92)；(4) 《机械设备安装工程施工及验收通用法律规范》（GB50231—98）;(5) 《水工建筑物岩石基础开挖工程施工技术法律规范》（DL/T 5389-2024）；(6) 《给水排水管道工程施工及验收法律规范》（GB50268—2024）；(7) 《湿陷性黄土地区建筑法律规范》(JTG D30—2024）；（8）《排水工程机电设备安装质量检验评定标准》（SZ—06-99)； (9)给水排水标准图集（S5）.二、工程概述根据排水工程施工进度要求，4 月 1 日- 5 月 1 日在雨水管道D2200 管道出水口处需完成闸门安装。三、人员机械配备1、机械配备:（1）ZL-50 装载机 2 台（2) 220 挖机 2 台(3）75 挖机 1 台2、人员安排（1）项目经理 1 名(2）技术总负责 1 名（3）施工负责 1 名（4）质量员 1 名（5）专职安全员 1 名(6)技术员 2 名 （7）施工人员 15 名四、程序和方法1、施工程序根据管道埋设、八字墙砌筑要求，各部位开挖施工时，按自上而下、由外向内的原则进行,八字墙开挖、砌筑、闸门安装程序为： 施工前准备 施工测量放线 河道截流 八字墙开挖 测量抄平 基底处理 高程、中线复测 八字墙两侧墙体处理 闸门安装 清理现场.施工时按各道工序依次进行，形成多工作面流水作业。2、施工方法(1）场地清理施工前由测量放出设计开挖边线,对开挖范围内的原始地形、地貌进行复测,核实开挖原始断面，确定开挖及清理范围，人工配挖掘机清理开挖区内的杂物，并在开挖开口边线外按设计要求做好排水沟。（2）测量放线根据批准的设计施工图纸，根据甲方现场交桩，依据施工图纸对管位和高程进行实测、复核，准确无误后，就近引侧，临时高程点及管位控制桩，并逐一编号，其间距不超过 100 米,经甲方现场代表和监理验线合格后,方可进行开挖。（3）开挖与支撑挖前进行现场调查摸清地下设施的情况，对有与其交叉处设置醒目标记，必要时实行相应的保护措施.开挖采纳机械挖土、削坡,人工配合修整边坡。...
