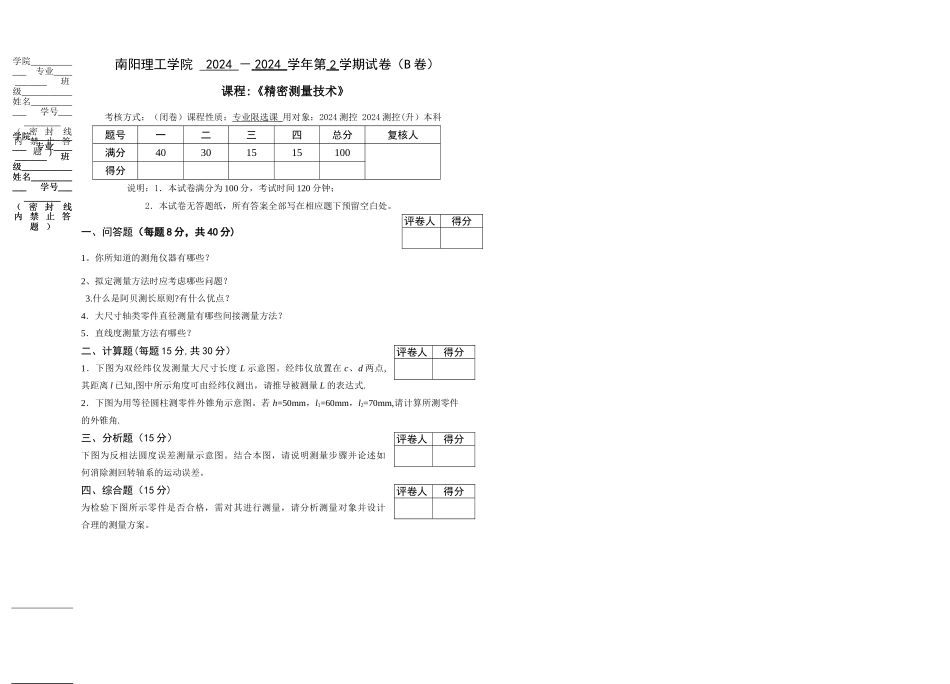

评卷人得分评卷人得分评卷人得分 南阳理工学院 _2024 － 2024 学年第 2 学期试卷（B 卷） 课程:《精密测量技术》考核方式：（闭卷）课程性质：专业限选课 _ 用对象：2024 测控 2024 测控(升）本科题号一二三四总分复核人满分40301515100得分说明：1．本试卷满分为 100 分，考试时间 120 分钟；2．本试卷无答题纸，所有答案全部写在相应题下预留空白处。一、问答题（每题 8 分，共 40 分)1。你所知道的测角仪器有哪些？ 2、拟定测量方法时应考虑哪些问题？ 3.什么是阿贝测长原则?有什么优点？ 4．大尺寸轴类零件直径测量有哪些间接测量方法？ 5．直线度测量方法有哪些？ 二、计算题(每题 15 分,共 30 分）1．下图为双经纬仪发测量大尺寸长度 L 示意图。经纬仪放置在 c、d 两点,其距离 l 已知,图中所示角度可由经纬仪测出，请推导被测量 L 的表达式.2．下图为用等径圆柱测零件外锥角示意图。若 h=50mm，l1=60mm，l2=70mm,请计算所测零件的外锥角.三、分析题（15 分）下图为反相法圆度误差测量示意图。结合本图，请说明测量步骤并论述如何消除测回转轴系的运动误差。四、综合题（15 分)为检验下图所示零件是否合格，需对其进行测量，请分析测量对象并设计合理的测量方案。学院____________ 专业___________ 班级___________ 姓名____________ 学号___________（ 密 封 线 内 禁 止 答 题 )学院____________ 专业___________ 班级___________ 姓名____________ 学号___________（ 密 封 线 内 禁 止 答 题 ）学院____________ 专业___________ 班级___________ 姓名____________ 学号___________（ 密 封 线 内 禁 止 答 题 ）评卷人得分
