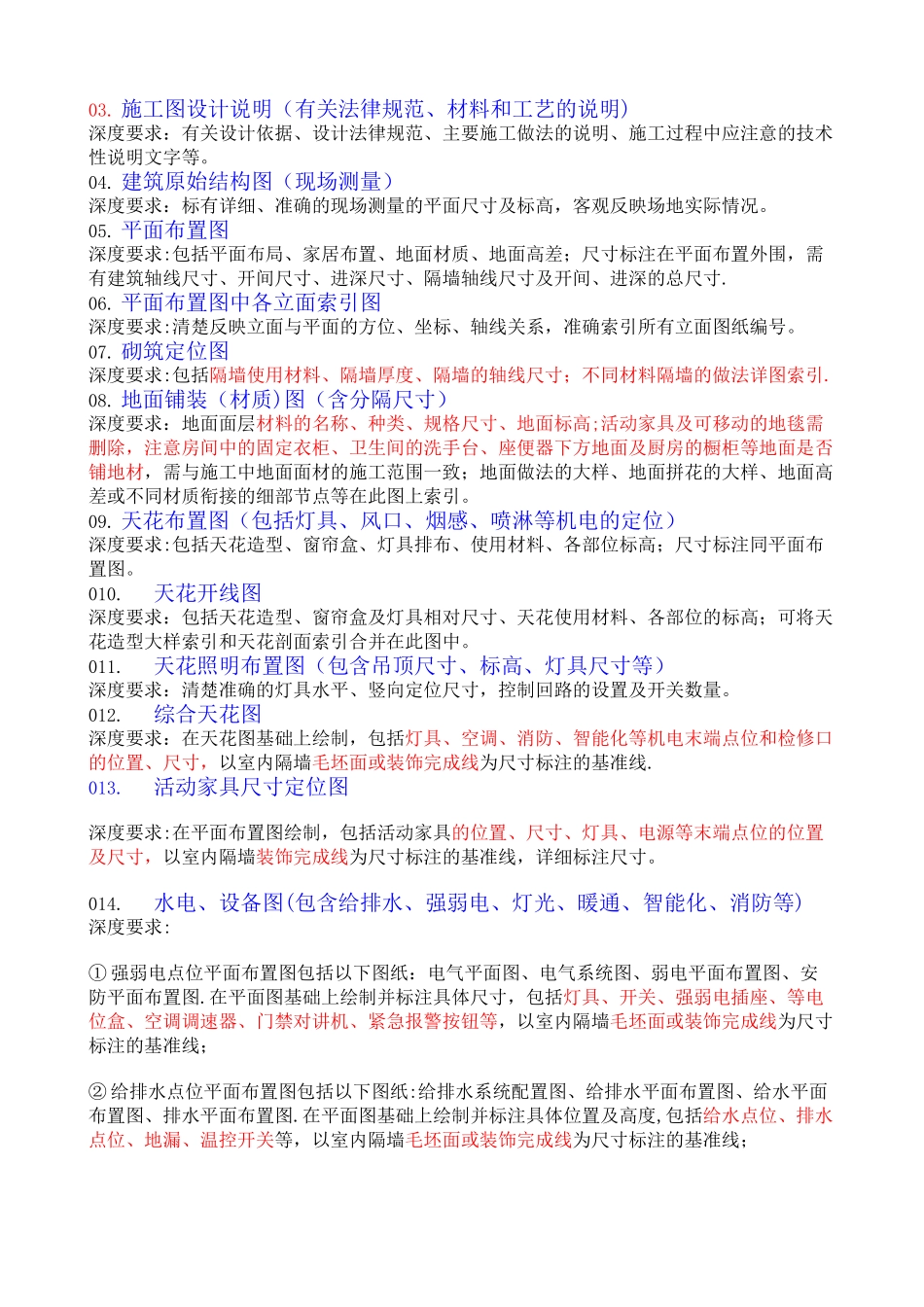

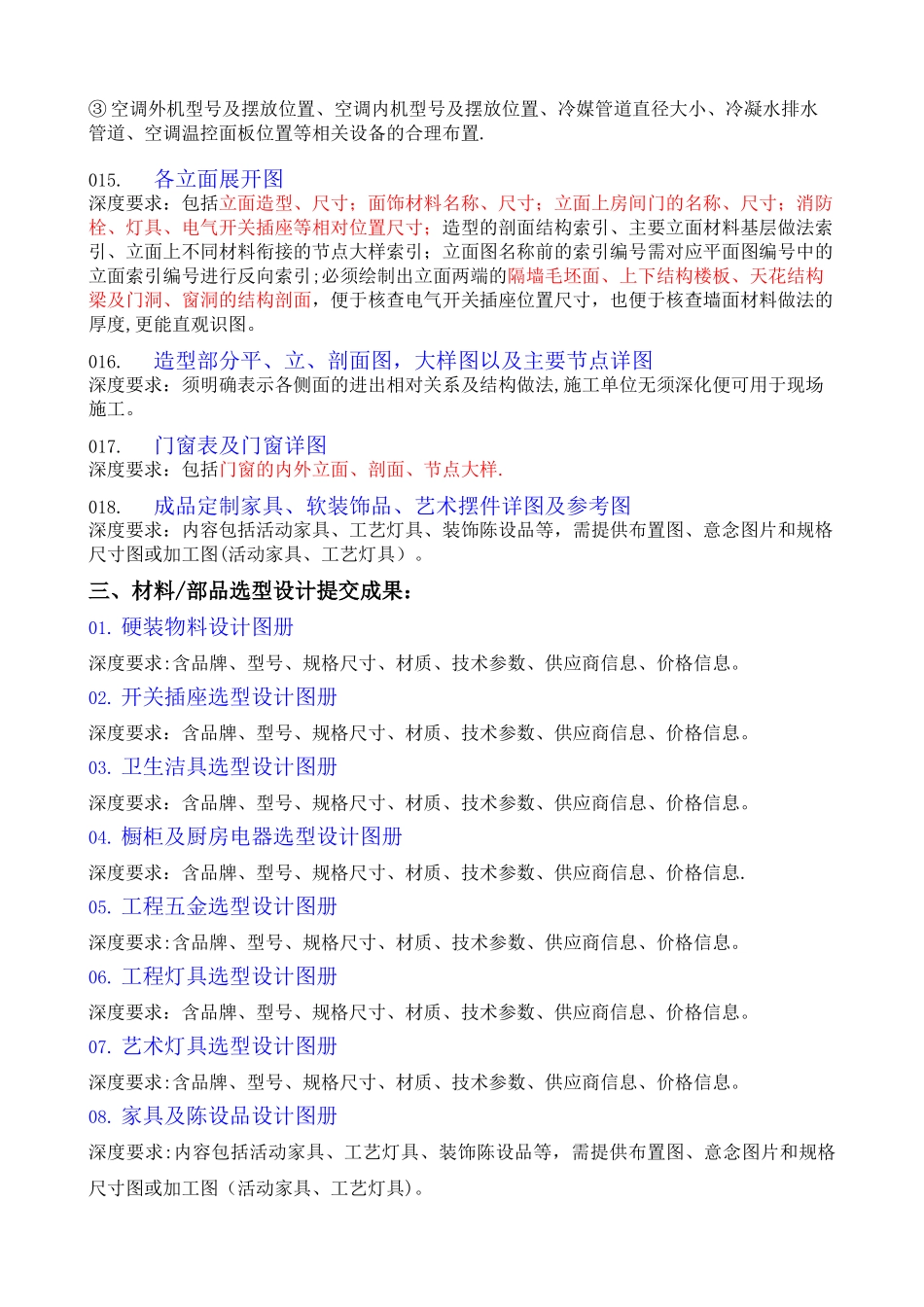

精装修施工图设计出图标准 设计范围与设计要求 设计成果要求 材料/部品选型成果提交 设计成果提交2024 年 4 月精装修施工图设计出图标准一、设计范围与设计要求01. 设计范围与设计内容：① 区域范围:该楼层内的全部区域；② 专业范围：包括所有精装区域的装修、水电(含智能化、消防)、暖通机电设备、灯光、软装配饰、艺术摆件等专业的施工图设计或整合；③ 设计内容：包括装修以及涉及装修的相关专业的平、剖、立面图纸，大样图（放样图）、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等.02. 设计要求:① 由装修专业负责协调、整合装修阶段所有专业的图纸设计工作，确保提交图纸的统一性、完整性和协调性，避开出现不同专业间图纸矛盾或者同一专业内大样与平立面矛盾等问题;② 图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化；③ 图纸及所选材料必须满足消防验收法律规范等国家强制性法规的要求 ,确保工程能够顺利通过验收；④ 满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求,充分考虑经营管理者使用维护的便利性和经济性.二、设计成果要求01. 图纸封面深度要求：包括项目名称、图纸名称、编制单位、编制时间.02. 图纸目录深度要求：包括图纸编号、图纸名称、图纸张号（页码)、图幅.03. 施工图设计说明（有关法律规范、材料和工艺的说明)深度要求：有关设计依据、设计法律规范、主要施工做法的说明、施工过程中应注意的技术性说明文字等。04. 建筑原始结构图（现场测量）深度要求：标有详细、准确的现场测量的平面尺寸及标高，客观反映场地实际情况。05. 平面布置图深度要求:包括平面布局、家居布置、地面材质、地面高差；尺寸标注在平面布置外围，需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸.06. 平面布置图中各立面索引图深度要求:清楚反映立面与平面的方位、坐标、轴线关系，准确索引所有立面图纸编号。07. 砌筑定位图深度要求:包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸；不同材料隔墙的做法详图索引.08. 地面铺装（材质)图（含分隔尺寸）深度要求：地面面层材料的名称、种类、规格尺寸、地面标高;活动家具及可移动的地毯需删除，注意房间中的固定衣柜、卫生间的洗手台、座便器下方地面及厨房的橱柜等地面是否铺地材，需与施工中地面面材的施工范围一致；地面做法的大样、地面拼花的大样、...
