级配砂砾垫层施工方案

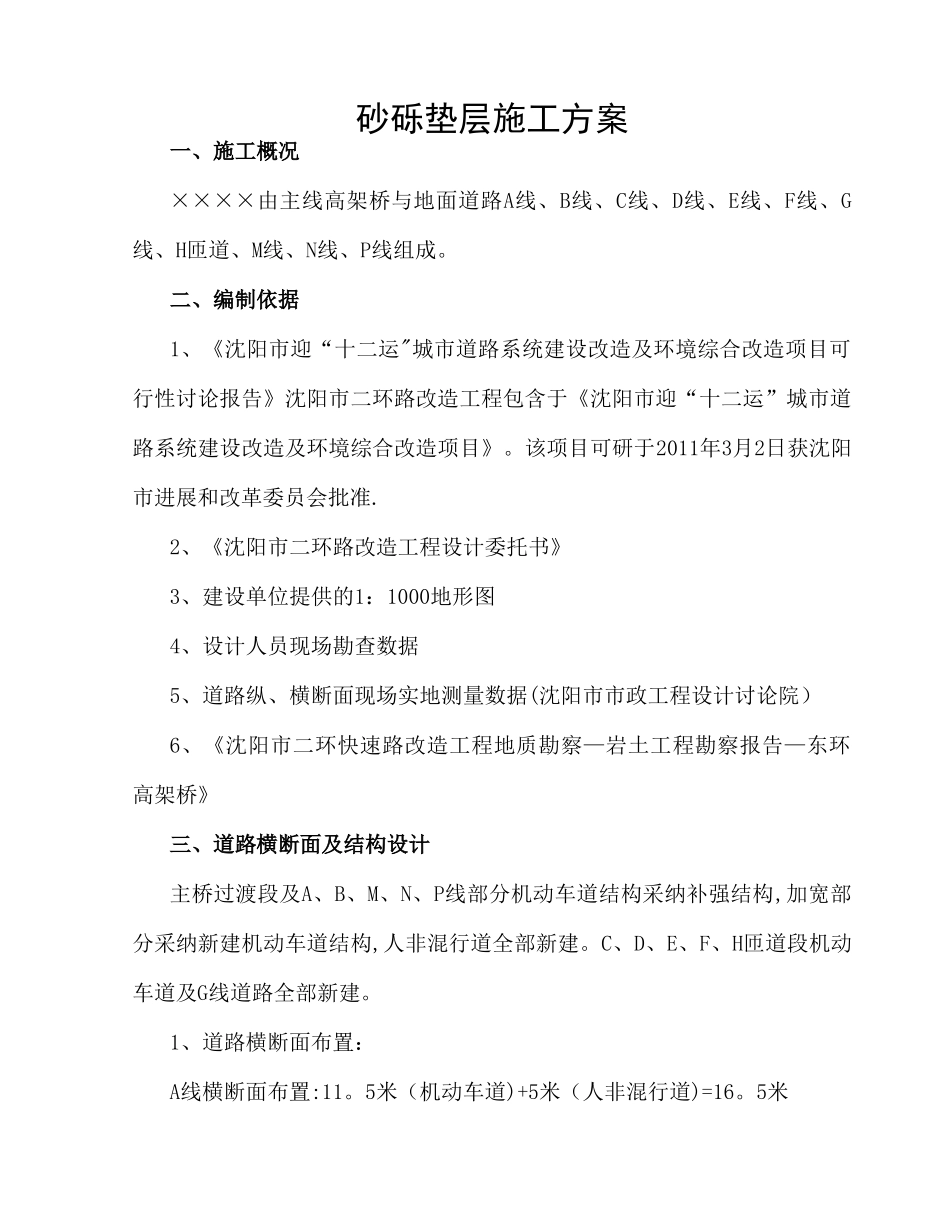

级配砂砾垫层施工方案_第1页
1/10

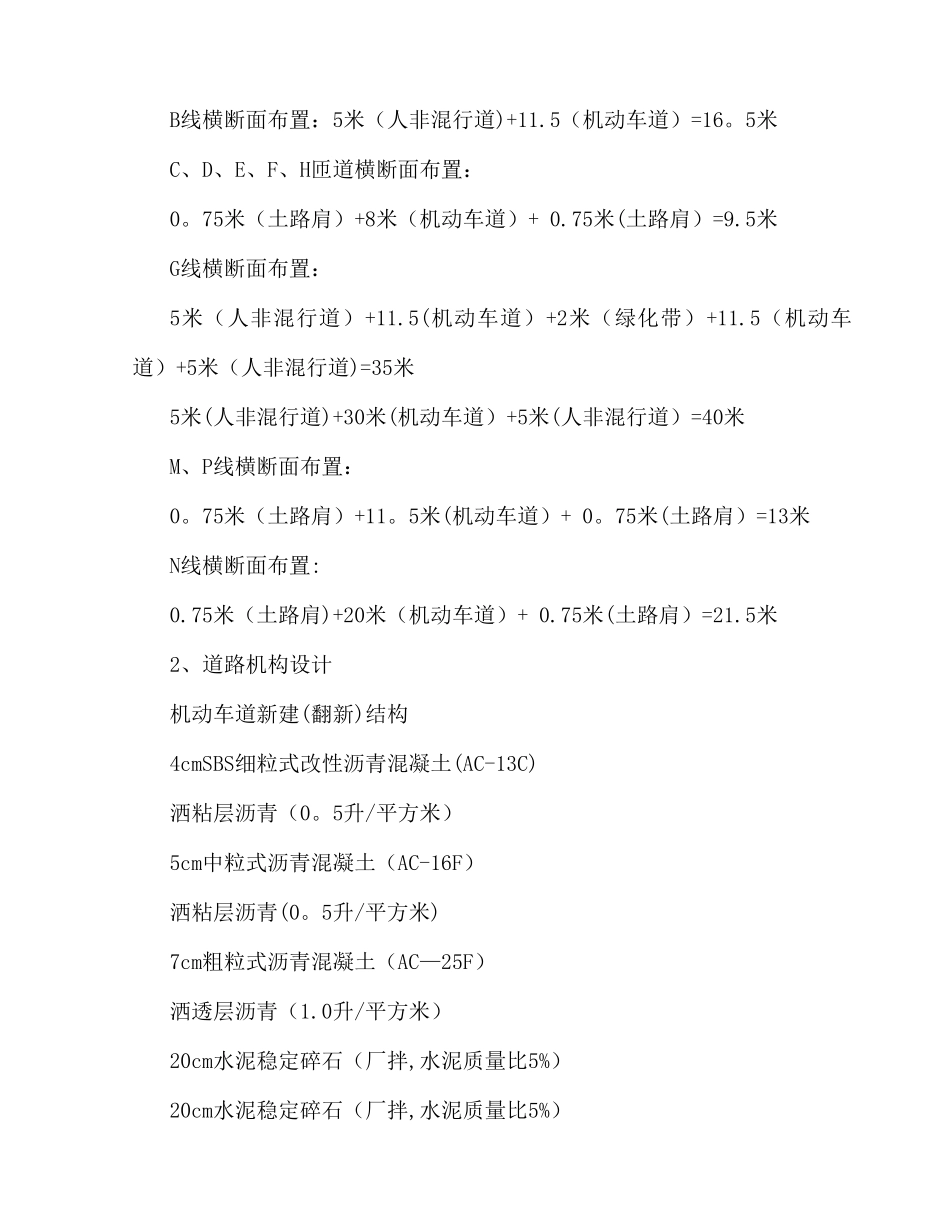

级配砂砾垫层施工方案_第2页
2/10

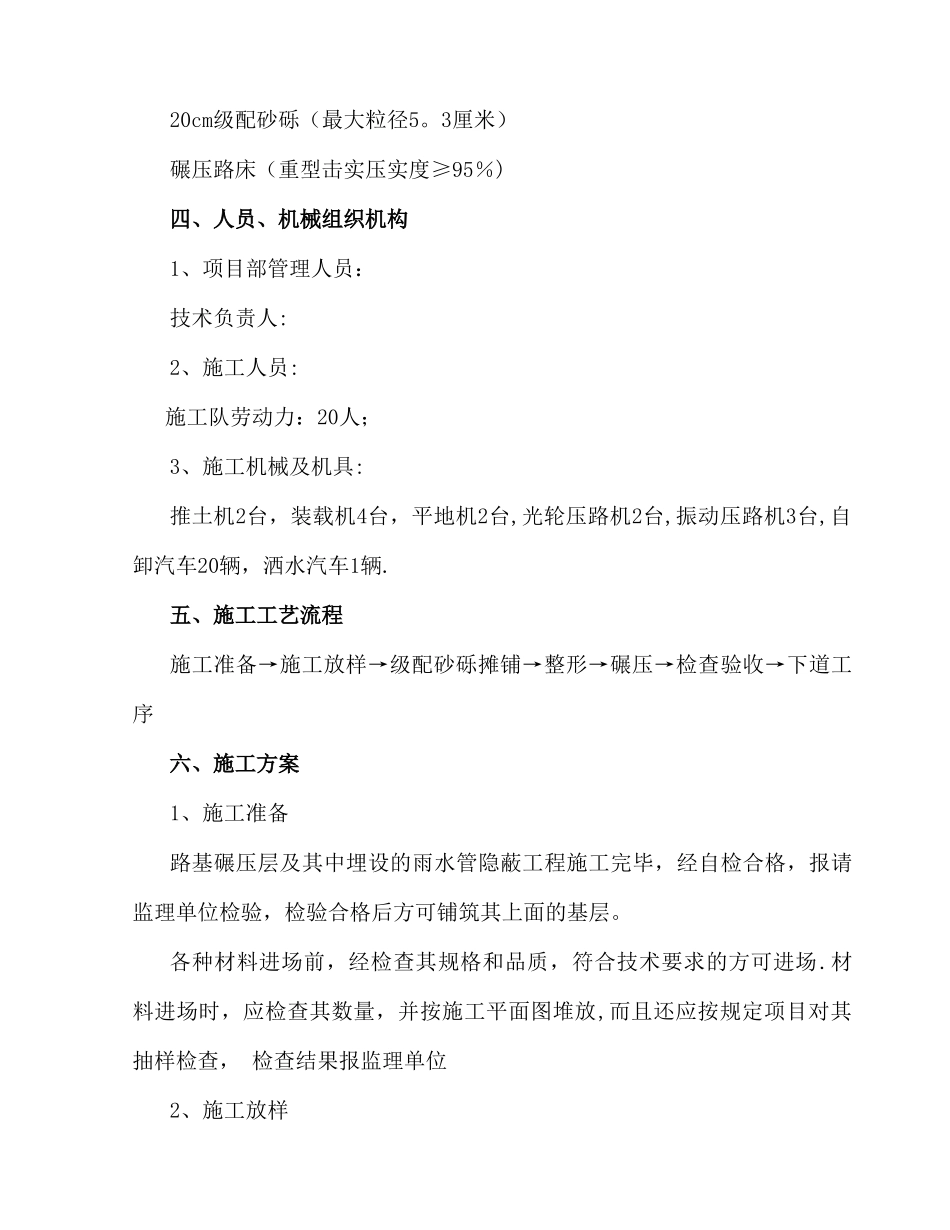

级配砂砾垫层施工方案_第3页
3/10
砂砾垫层施工方案一、施工概况 ××××由主线高架桥与地面道路A线、B线、C线、D线、E线、F线、G线、H匝道、M线、N线、P线组成。二、编制依据1、《沈阳市迎“十二运"城市道路系统建设改造及环境综合改造项目可行性讨论报告》沈阳市二环路改造工程包含于《沈阳市迎“十二运”城市道路系统建设改造及环境综合改造项目》。该项目可研于2011年3月2日获沈阳市进展和改革委员会批准.2、《沈阳市二环路改造工程设计委托书》3、建设单位提供的1:1000地形图4、设计人员现场勘查数据5、道路纵、横断面现场实地测量数据(沈阳市市政工程设计讨论院)6、《沈阳市二环快速路改造工程地质勘察—岩土工程勘察报告—东环高架桥》三、道路横断面及结构设计主桥过渡段及A、B、M、N、P线部分机动车道结构采纳补强结构,加宽部分采纳新建机动车道结构,人非混行道全部新建。C、D、E、F、H匝道段机动车道及G线道路全部新建。1、道路横断面布置:A线横断面布置:11。5米(机动车道)+5米(人非混行道)=16。5米B线横断面布置:5米(人非混行道)+11.5(机动车道)=16。5米C、D、E、F、H匝道横断面布置:0。75米(土路肩)+8米(机动车道)+ 0.75米(土路肩)=9.5米G线横断面布置:5米(人非混行道)+11.5(机动车道)+2米(绿化带)+11.5(机动车道)+5米(人非混行道)=35米5米(人非混行道)+30米(机动车道)+5米(人非混行道)=40米M、P线横断面布置:0。75米(土路肩)+11。5米(机动车道)+ 0。75米(土路肩)=13米N线横断面布置:0.75米(土路肩)+20米(机动车道)+ 0.75米(土路肩)=21.5米2、道路机构设计机动车道新建(翻新)结构4cmSBS细粒式改性沥青混凝土(AC-13C)洒粘层沥青(0。5升/平方米)5cm中粒式沥青混凝土(AC-16F)洒粘层沥青(0。5升/平方米)7cm粗粒式沥青混凝土(AC—25F)洒透层沥青(1.0升/平方米)20cm水泥稳定碎石(厂拌,水泥质量比5%)20cm水泥稳定碎石(厂拌,水泥质量比5%)20cm级配砂砾(最大粒径5。3厘米)碾压路床(重型击实压实度≥95%)四、人员、机械组织机构1、项目部管理人员:技术负责人: 2、施工人员: 施工队劳动力:20人;3、施工机械及机具:推土机2台,装载机4台,平地机2台,光轮压路机2台,振动压路机3台,自卸汽车20辆,洒水汽车1辆.五、施工工艺流程施工准备→施工放样→级配砂砾摊铺→整形→碾压→检查验收→下道工序六、施工方案1、施工准备路基碾压层及其中埋设的雨水管隐蔽工程施工完毕,经自检合格,报请监理单位检验,检验合格后方可铺...
