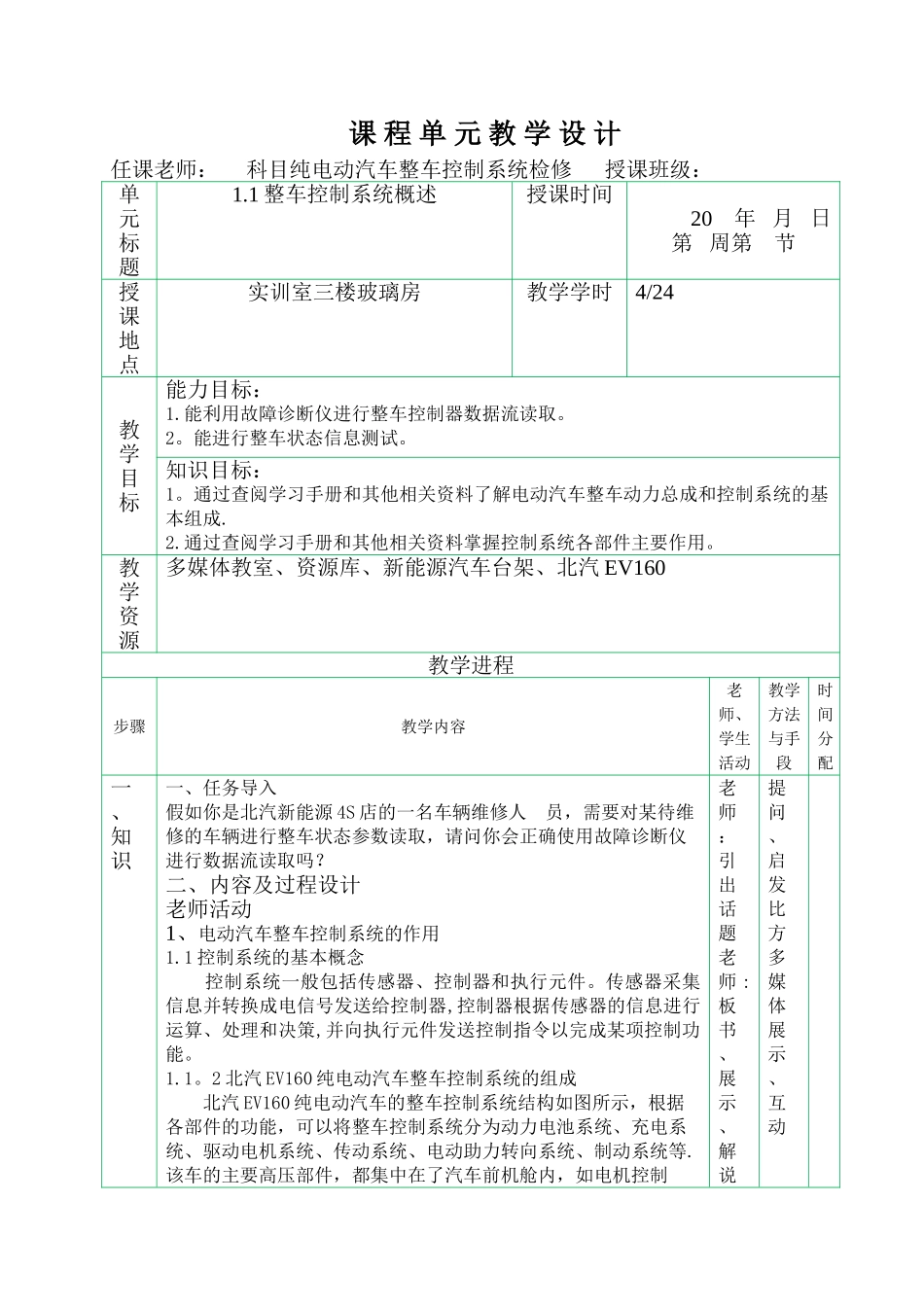

课 程 单 元 教 学 设 计任课老师： 科目纯电动汽车整车控制系统检修 授课班级： 单元标题1.1 整车控制系统概述授课时间20 年 月 日第 周第 节授课地点实训室三楼玻璃房教学学时4/24教学目标能力目标： 1.能利用故障诊断仪进行整车控制器数据流读取。2。能进行整车状态信息测试。知识目标：1。通过查阅学习手册和其他相关资料了解电动汽车整车动力总成和控制系统的基本组成.2.通过查阅学习手册和其他相关资料掌握控制系统各部件主要作用。教学资源多媒体教室、资源库、新能源汽车台架、北汽 EV160教学进程步骤教学内容老师、学生活动教学方法与手段时间分配一、知识一、任务导入假如你是北汽新能源 4S 店的一名车辆维修人 员，需要对某待维修的车辆进行整车状态参数读取，请问你会正确使用故障诊断仪进行数据流读取吗？二、内容及过程设计老师活动1、电动汽车整车控制系统的作用1.1 控制系统的基本概念 控制系统一般包括传感器、控制器和执行元件。传感器采集信息并转换成电信号发送给控制器,控制器根据传感器的信息进行运算、处理和决策,并向执行元件发送控制指令以完成某项控制功能。1.1。2 北汽 EV160 纯电动汽车整车控制系统的组成 北汽 EV160 纯电动汽车的整车控制系统结构如图所示，根据各部件的功能，可以将整车控制系统分为动力电池系统、充电系统、驱动电机系统、传动系统、电动助力转向系统、制动系统等.该车的主要高压部件，都集中在了汽车前机舱内，如电机控制老师：引出话题老师 :板书、展示、解说提问、启发比方多媒体展示、互动器、高压控制盒 DC/DC 变换器、车载充电机、驱动电机等. 、提问步骤教学内容老师、学生活动教学方法与手段时间分配二、技能一、技能训练项目及组织2、实训组织1）分两组,每次一组组,其他学生完成布置作业2)实习、学习指导（老师分工（1）一位老师负责实训室进行操作示范（2)另一位老师负责指导完成相关学习任务3、使用设备4、安全和纪律要求1、穿好工作服、讲究仪容仪表2、服从安排，遵守纪律,讲究秩序3、不允许擅自乱动设备5、学习评估按学校要求评估老师：示范演示课 程 单 元 教 学 设 计任课老师： 科目纯电动汽车整车控制系统检修 授课班级: 单元标题1。2 整车控制器检查与更换授课时间20 年 月 日第 周第 节授课地点实训室三楼玻璃房教学学时4/24教学目标能力目标： 1.能通过查阅相关资料理解整车控制器的工作过程2.能进行整车控制器拆装和更换...
